HV9925SG-G

产品分类: AC-DC稳压器
产品描述: Step-Down (Buck) 50mA 20V 400V Yes SOIC-8 导线安装,贴片安装,黏合安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: HV9925SG-G
供应商: 国内现货
标准整包数: 1000

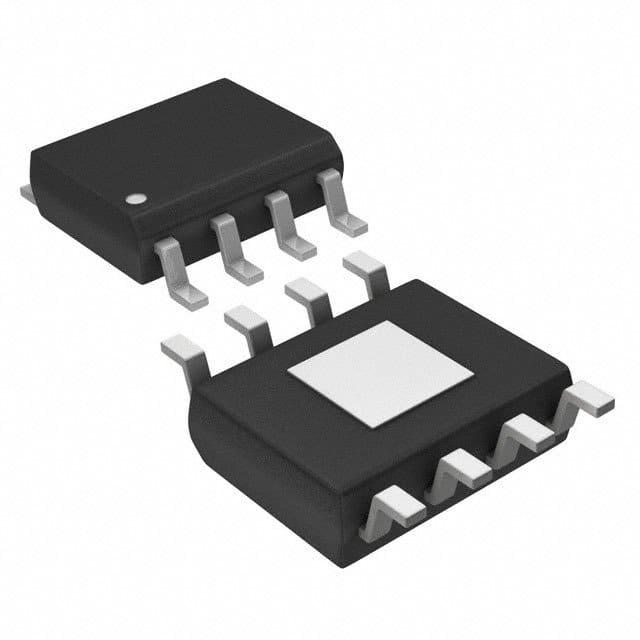

MICROCHIP TECHNOLOGY AC-DC稳压器 HV9925SG-G

HV9925SG-G概述

    HV9925 LED Driver IC: A Comprehensive Guide

    1. 产品简介


    HV9925 是一款由Microchip Technology Inc.设计的脉宽调制(PWM)高效率LED驱动控制集成电路,具有PWM调光能力。这款IC可以高效地驱动高达400V直流电压下的高亮度LED灯串。适用于装饰照明和低功率灯具的应用领域。

    2. 技术参数


    - 输出电流:可编程至最高50mA。
    - PWM调光/使能:提供脉宽调制调光和使能功能。
    - 输入电压范围:交流输入电压85VAC至264VAC,直流输入电压20V至400V。
    - 开关频率:内部固定关断时间为约10.5μs。
    - 内部组件:内置475V功率MOSFET,内部热关断以防止过温。
    - 电气特性:
    - 最大VDD电压:10V
    - 额定输出电压:7.5V
    - 工作温度范围:-40°C至+150°C
    - 最大功耗:800mW(25°C下)


    3. 产品特点和优势


    - 高效率:固定关断时间使输出电流稳定,提高可靠性。
    - 高集成度:内置475V高压开关MOSFET,简化外部电路设计。
    - 多功能调光:可通过PWM调光功能实现精确调光。
    - 广泛的应用范围:适用于多种电压输入环境,从85VAC到264VAC。
    - 保护机制:集成过温保护及欠压锁定功能,提高系统可靠性。

    4. 应用案例和使用建议


    典型应用:
    - 装饰照明:如节日彩灯、壁灯等。
    - 低功率照明:适用于家居或办公环境中的节能灯具。
    使用建议:
    - 在设计应用时,需要考虑峰值到平均电流误差,可以通过选择合适的电感值和滤波电容来减小误差。
    - 为避免电流感应比较器误触发,建议使用具有较低反向恢复时间和较低结电容的超快整流二极管。
    - 在高输入电压情况下,可以通过优化散热设计来降低功耗。

    5. 兼容性和支持


    兼容性:
    - HV9925 可以与大多数LED灯串和其他标准电源设备兼容,适用于广泛的电路设计。
    支持和维护:
    - Microchip Technology Inc. 提供全面的技术支持和维护服务,确保用户能够充分利用该IC的功能。

    6. 常见问题与解决方案


    常见问题:
    - Q:如何调节输出电流?
    - A:通过改变外部电流检测电阻(RSENSE)的阻值来调节输出电流。
    - Q:HV9925 是否适用于高输入电压环境?
    - A:是的,HV9925 可以在85VAC至264VAC的宽输入电压范围内工作,具有出色的可靠性。
    - Q:如何优化散热设计以减少功耗?
    - A:建议将接地垫片连接到印刷电路板上的散热区域,以最大化散热效果。

    7. 总结和推荐


    综合评估:
    - HV9925 提供了高效率、可靠的PWM调光功能,适合各种LED驱动应用。
    - 具有广泛的工作电压范围和强大的保护机制,使其在市场上具有较高的竞争力。
    推荐:
    - 强烈推荐在需要高效率、宽电压范围和精准调光的LED照明应用中使用HV9925。该IC的功能强大且易于集成,有助于提升产品的整体性能和可靠性。

HV9925SG-G参数

参数
最大输出电压 -
输出电流 50mA
最小输出电压 -
最大输入电压 400V
击穿电压 -
占空比 -
内部开关 Yes
开关频率 -
功率 -
故障保护 -
最小输入电压 20V
电压 - 电源(Vcc/Vdd) -
隔离 -
拓扑 Step-Down (Buck)
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 导线安装,贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

HV9925SG-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV9925SG-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY AC-DC稳压器 MICROCHIP TECHNOLOGY HV9925SG-G HV9925SG-G数据手册

HV9925SG-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.1926
2000+ ¥ 10.0122
3000+ ¥ 9.922
库存: 4000
起订量: 1000 增量: 3300
交货地:
最小起订量为:1000
合计: ¥ 10192.6
