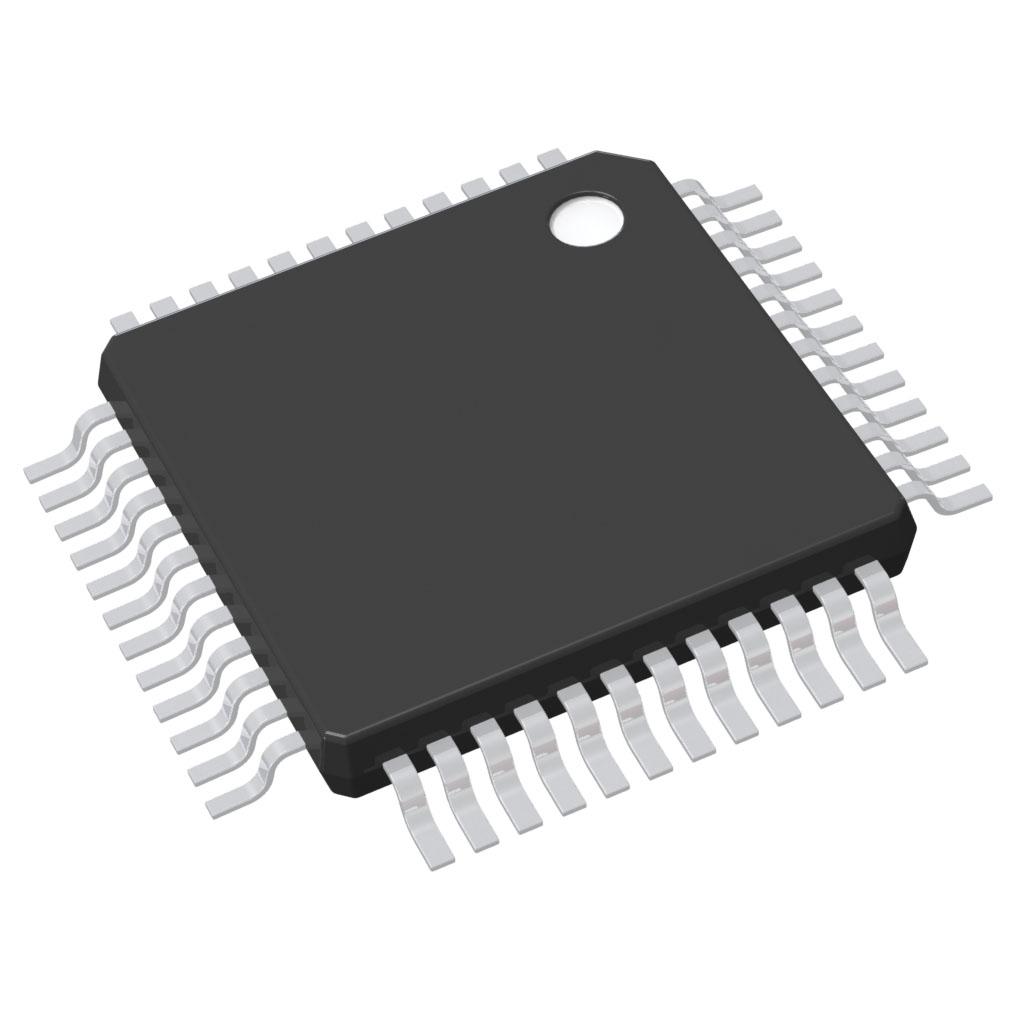

ZL38002QDG1

产品分类: 视频接口芯片
产品描述: ECHO Canceller Chip 1-CH G.711 With Tone Detection 48-Pin TQFP Tray
供应商型号: 494-ZL38002QDG1
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 视频接口芯片 ZL38002QDG1

ZL38002QDG1概述

    数字回声消除器(ZL38002)技术手册解析

    1. 产品简介


    ZL38002是由Zarlink Semiconductor Inc.生产的数字回声消除器,专为免提通信系统设计。它采用先进的回声消除算法和噪声抑制技术,能够提供高达12dB的噪声减少效果。该芯片不仅适用于低功耗语音编解码器,还支持ITU-T G.711、μ/A-Law和线性2的补数格式。通过支持每个端口独立操作在压缩格式或线性格式下,该芯片能够在全双工通话时实现无损耗的音频传输。ZL38002广泛应用于汽车免提套件、全双工免提电话、视频会议系统以及安全和对讲系统等领域。

    2. 技术参数


    - 主要功能:
    - 112ms声学回声消除器
    - 高达12dB的噪声抑制
    - 支持ITU-T G.711、μ/A-Law和线性2的补数格式
    - 每个端口可独立操作在压缩格式或线性格式下
    - 高级非线性处理器设计,确保全双工通话时无音频路径切换损失
    - 快速重收敛时间,能够快速跟踪变化的回声环境
    - 在双话轮期间适应算法仍能收敛
    - 能够处理高达-6dB的声学回声返回损耗(适当时)
    - 工作环境:
    - 工作温度范围:-40°C到85°C
    - 电源电压:2.7V至3.6V
    - 输入引脚兼容5V

    3. 产品特点和优势


    ZL38002的主要特点包括:
    - 高精度回声消除:具备112ms的回声消除能力,保证通话清晰度。
    - 强噪声抑制:最多可达12dB的噪声抑制,适用于嘈杂环境。
    - 灵活的信号处理方式:支持多种格式的信号输入输出,适合不同应用场景。
    - 高性能硬件设计:全双工通话无音频路径切换损失,适应各种复杂的回声环境。
    - 高可靠性:具有快速重收敛时间和双话轮适应能力,确保稳定性。

    4. 应用案例和使用建议


    - 应用案例:
    - 免提汽车套件:适用于车内免提电话系统,提高驾驶安全性。
    - 数字电话的全双工免提电话:提升通话质量,尤其是在背景噪音较大的环境下。
    - 视频会议系统:减少回声干扰,提高会议效果。
    - 安防和对讲系统:保证声音清晰传递,降低误判风险。
    - 使用建议:
    - 对于嘈杂环境的应用,合理设置增益调节以提高噪声抑制效果。
    - 在多话轮对话时,需要调整相关参数以保持通话质量。
    - 选择合适的信号输入输出格式以匹配特定的通信标准。

    5. 兼容性和支持


    - 兼容性:
    - 支持ST-BUS、GCI或可变速率SSI PCM接口。
    - 兼容多种编解码器和语音传输标准,如ITU-T G.711、μ/A-Law和线性2的补数格式。
    - 厂商支持:
    - 提供Bootload功能,便于未来软件升级。
    - 厂商技术支持文档和工具,确保产品正确安装和使用。

    6. 常见问题与解决方案


    - 问题1:如何调整增益以达到最佳噪声抑制效果?
    - 解决方案:根据具体应用场景,利用用户增益控制(-24 dB到+21 dB,3 dB步进)进行调节,可以显著改善噪声抑制效果。

    - 问题2:在多话轮通话中,如何防止回声干扰?
    - 解决方案:使用高级非线性处理器和双话轮检测机制,可以有效避免回声干扰。

    7. 总结和推荐


    综上所述,ZL38002是一款功能强大的数字回声消除器,广泛适用于各种免提通信系统。其具备高精度回声消除、强噪声抑制及灵活的信号处理能力,使得它在复杂环境下依然能够保持通话质量。对于需要高度可靠的通信系统的应用场合,推荐使用ZL38002。此外,厂商提供的全面支持也为其提供了可靠的技术保障。

ZL38002QDG1参数

参数
分辨率 -
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

ZL38002QDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL38002QDG1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 视频接口芯片 MICROCHIP TECHNOLOGY ZL38002QDG1 ZL38002QDG1数据手册

ZL38002QDG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.573 ¥ 165.3919
10+ $ 16.9128 ¥ 142.9132
25+ $ 16.2108 ¥ 136.9813
100+ $ 14.3325 ¥ 121.1096
250+ $ 12.18 ¥ 102.921
500+ $ 12.1695 ¥ 102.8323
库存: 62
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 165.39
