首页  >  产品百科  >  JANTX1N5557

JANTX1N5557

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 19A 78.5V 54V DO-13 通孔安装
供应商型号: 494-JANTX1N5557
供应商: Mouser
标准整包数: 1

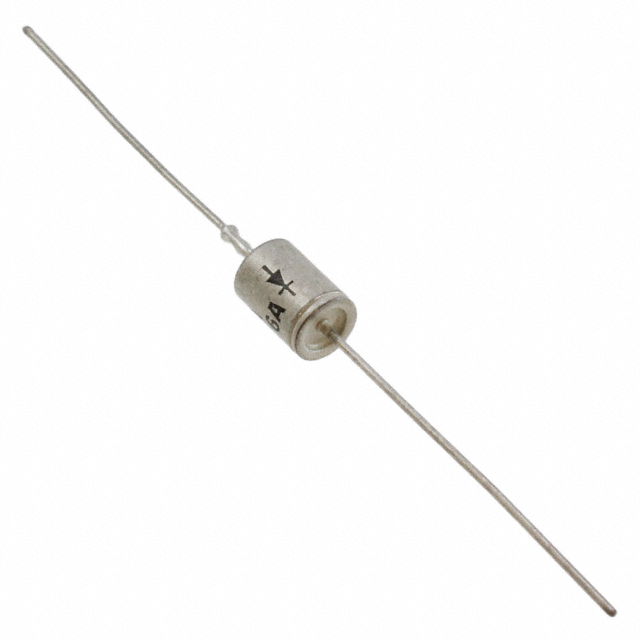

MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N5557

JANTX1N5557概述

    # 1500 Watt Unidirectional Transient Voltage Suppressor

    产品简介


    Microsemi公司生产的1500瓦特单向瞬态电压抑制器(1500 Watt Unidirectional Transient Voltage Suppressor)是一款专门用于保护电路免受瞬态电压影响的半导体器件。该系列产品适用于各种应用场合,例如电感开关环境、感应射频效应和次级雷击效应等。这些器件能够有效地应对符合IEC61000-4-5标准的低浪涌等级情况,并且在飞机上的航电系统和电气系统中也表现优异。

    技术参数


    以下是该产品的技术规格和关键参数:
    - 封装形式: DO-13 (DO-202AA),焊接式,金属玻璃密封
    - 额定功率: 1500瓦特(重复率:0.01% 或更低)
    - 工作温度范围: -65°C 至 +175°C
    - 最大反向电压: 30.5 V至175 V(取决于具体型号)
    - 最大峰值脉冲电流: 47.5 A (1N5555), 63.5 A (1N5556), 78.5 A (1N5557), 265 A (1N5558)
    - 热阻抗: 50°C/W (结到引脚),110°C/W (结到环境)
    - 最大稳态功率损耗: 1瓦特(在TA=+25°C时)

    产品特点和优势


    - 瞬态响应时间: 小于100皮秒
    - 可靠性: 在严苛环境中表现出色,特别是在航空航天和航空电子系统中
    - 封装类型: 标准DO-13金属封装,适合通过孔安装
    - 认证: 可以提供JAN、JANTX、JANTXV军用认证

    应用案例和使用建议


    应用案例
    这种瞬态电压抑制器广泛应用于工业控制设备、通信基础设施、以及航空航天等领域。例如,在电感开关环境下,该器件能有效保护电路免受瞬态电压的损害;在飞机上,它们可保护敏感的电子系统不受雷击影响。
    使用建议
    在选择具体的型号时,需考虑工作电压与所需抑制的最大电压水平。确保安装过程中遵循适当的热设计准则,避免因过高的温度导致器件失效。建议使用带有大铜垫的PCB进行安装,以提高散热效率。

    兼容性和支持


    该产品与现有的标准电路板和其他电子元件兼容。Microsemi公司提供了详尽的技术支持和售后服务,确保客户能够顺利安装并使用这些器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备工作温度超过规定范围 | 确保设备安装在合适的工作温度范围内 |
    | 反向电压设置不正确 | 检查反向电压设置,确保其不超过产品规定的最大值 |

    总结和推荐


    总体而言,Microsemi公司的1500瓦特单向瞬态电压抑制器凭借其快速的响应时间、卓越的防护性能和广泛的适用性,成为市场上的一款优秀产品。其强大的性能使其适用于多种复杂的应用环境。我们强烈推荐这一产品,尤其是在对可靠性和性能有高要求的场景下。

JANTX1N5557参数

参数
极性 -
工作电压 -
箝位电压 78.5V
击穿电压 54V
峰值脉冲电流 19A
峰值脉冲功率 1.5KW
DO-13
通用封装 DO-13
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N5557厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5557数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N5557 JANTX1N5557数据手册

JANTX1N5557封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.517 ¥ 469.1187
10+ $ 49.5612 ¥ 418.7921
25+ $ 47.4444 ¥ 400.9052
100+ $ 43.365 ¥ 366.4343
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 469.11
直接购买
加入购物车
