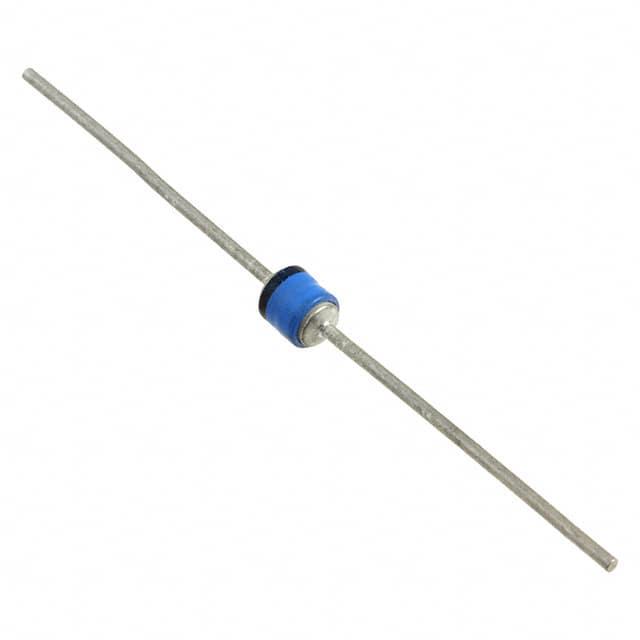

JANTX1N6472

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 322A 26.5V 16.4V CASE G 通孔安装
供应商型号: TOM-JANTX1N6472
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6472

JANTX1N6472概述

    微芯科技无向单向瞬态抑制二极管产品手册

    1. 产品简介


    微芯科技(Microsemi)的无向单向瞬态抑制二极管(TVS)系列,型号为1N6469至1N6476,是一款军用等级的空隙密封单向瞬态电压抑制器。这些器件适用于需要高可靠性的场合,如航空、军事和工业应用中,其中任何设备的故障都是不可容忍的。该系列产品的工作峰值电压范围从5.0V到51.6V,并且具备1500W的峰值脉冲功率。

    2. 技术参数


    以下是1N6469至1N6476系列的主要技术参数:
    - 工作峰值电压(VWM):5.0V至51.6V
    - 最大泄漏电流(ID):0.1μA至135μA
    - 最大钳位电压(VC):9.0V至78.5V
    - 最大峰值脉冲电流(IPP):19A至107A
    - 最高额定温度:-55°C至+175°C
    - 封装形式:玻璃密封
    - 引脚类型:轴向引脚,Sn/Pb镀层

    3. 产品特点和优势


    该系列产品具有以下优势:
    - 高浪涌电流和峰值脉冲功率:提供对敏感电路的瞬态电压保护。
    - 三重层钝化处理:增强防护能力。
    - 内部“第一类”冶金键合:保证高可靠性。
    - 空隙密封玻璃包装:确保长期稳定性。
    - JAN/TX/TXV军规认证:符合MIL-PRF-19500/552标准。
    - 表面贴装选项:采用MELF封装(通过添加“US”后缀实现)。
    - 极高的鲁棒性:适合军用和高可靠性应用。

    4. 应用案例和使用建议


    1N6469至1N6476系列可用于多种应用场合,例如:
    - 军事和航空系统:用于保护敏感电子设备免受极端条件下的瞬态电压影响。
    - 工业控制:在恶劣环境中保护电路板不受电击和电磁干扰的影响。
    - 通信设备:为通信设备提供可靠的过压保护。
    建议使用时需注意散热问题,并且在组装过程中需遵循严格的操作规范以避免损坏。此外,在设计电路时要充分考虑不同型号的VWM值,确保电路能有效工作在预期的电压范围内。

    5. 兼容性和支持


    该系列产品兼容于标准的军用及工业级电子产品,同时提供多样的封装选项,包括通过-hole和表面贴装版本。制造商Microsemi还提供了详尽的技术支持和维护服务,可帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:在高湿度环境下使用时出现漏电流增加。
    - 解决方案:使用三重层钝化处理的产品,或确保正确封装和安装以减少外部环境影响。

    - 问题:长时间运行导致过热。
    - 解决方案:参考图4的降额曲线,适当调整工作条件以降低热应力。

    7. 总结和推荐


    1N6469至1N6476系列二极管凭借其卓越的抗浪涌电流能力和高可靠性,成为军用和高可靠性应用的理想选择。无论是在军事系统还是工业自动化领域,其优越的性能使其成为同类产品中的佼佼者。鉴于此,我们强烈推荐在需要高可靠性瞬态保护的应用中使用这一系列的产品。

JANTX1N6472参数

参数
峰值脉冲功率 1.5KW
极性 -
工作电压 -
箝位电压 26.5V
击穿电压 16.4V
峰值脉冲电流 322A
通用封装 CASE G
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6472厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
