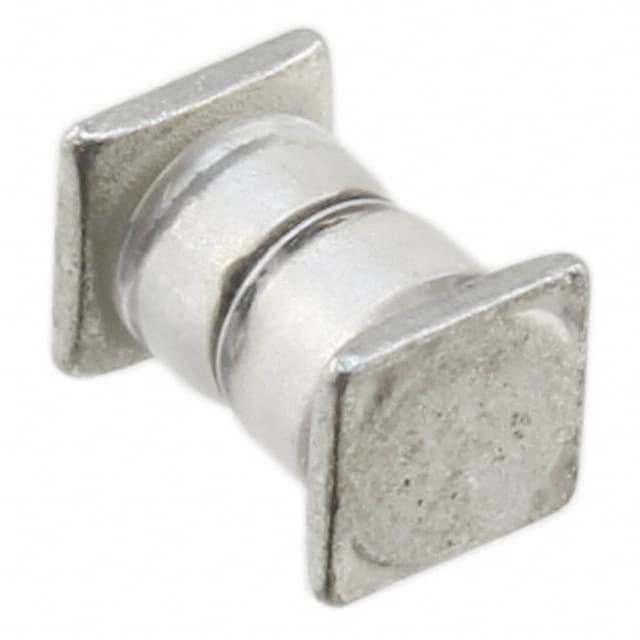

JANTX1N6462US

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 258A 11V 6.5V SQ-MELF 贴片安装
供应商型号: TOM-JANTX1N6462US
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6462US

JANTX1N6462US概述


    产品简介


    Microsemi推出的1N6461US至1N6468US系列是一组高性能表面贴装型瞬态电压抑制器(TVS),采用无空隙密封玻璃封装。该系列产品适用于需要高可靠性的军用和商业环境,特别适合在不能容忍失败的应用中提供关键保护。这些TVS器件的额定功率高达500瓦,通过了MIL-PRF-19500/551标准的认证,支持JAN、JANTX和JANTXV等不同级别的可靠性要求。其主要功能包括在敏感电路中保护免受浪涌电流和瞬态电压的影响,同时提供出色的热稳定性和机械稳定性。

    技术参数


    以下是1N6461US至1N6468US系列的技术规格:
    - 工作峰值反向电压(VWM):5.0V 至 51.6V
    - 额定峰值脉冲功率(PPP):500W
    - 最大瞬态电流(IPP):80A(半正弦波,持续时间8.3ms)
    - 最大钳位电压(VC):78.5V(10/1000μs波形下)
    - 结温范围(TJ):-55°C 至 +175°C
    - 热阻(RΘJC):20°C/W
    - 反向漏电流(ID):最大值为50µA(@VRWM)
    - 温度系数(αV(BR)):-0.03%/°C 至 +0.103%/°C

    产品特点和优势


    1N6461US至1N6468US系列具备多项显著的技术优势,使其在市场上具有很强的竞争力:
    - 军用级可靠性:通过严格的MIL-PRF-19500/551标准认证,确保在极端环境下的稳定性。
    - 高能效设计:能够处理高达500瓦的峰值脉冲功率,有效防护来自外部电源波动的损害。
    - 环境适应性强:能够在宽广的工作温度范围内正常运行,并且拥有良好的抗辐射能力。
    - 环保友好:部分型号符合RoHS规范,减少了有害物质的使用。
    - 快速响应:在面对瞬态事件时表现出色,能够迅速降低过压风险。

    应用案例和使用建议


    该系列TVS广泛应用于航空航天、国防通信及工业自动化等领域。例如,在航空电子系统中,它们可以用来保护敏感部件免受雷击引起的二次效应;在工业控制设备里,则可防止电网波动导致的损坏。为了最大化利用这些产品的性能,建议用户根据具体应用场景选择合适的电压等级,并确保电路设计中有足够的散热措施来维持最佳工作状态。

    兼容性和支持


    Microsemi提供了多种封装形式以满足不同的安装需求,包括标准的轴向引脚布局以及便于自动贴片机操作的SQ-MELF封装。此外,公司还提供了全面的技术文档和支持服务,帮助客户解决实际应用中的问题。对于寻求更高可靠性水平的用户来说,可以选择符合JAN、JANTX或JANTXV标准的产品。

    常见问题与解决方案


    以下是几个常见的使用疑问及其解答:
    1. 问:如何确认所选型号是否适合特定电压范围?
    答:请参考数据表中的"RATED WORKING STANDOFF VOLTAGE"列,找到符合所需电压区间的选项。
    2. 问:当周围温度变化时,如何调整工作条件?
    答:依据图4中的“DERATING CURVE”,根据当前温度调整允许的最大功率输出。
    3. 问:长时间暴露于高温环境中会影响寿命吗?
    答:是的,建议不要超过推荐的工作温度限制,并适当降额使用以延长使用寿命。

    总结和推荐


    综上所述,1N6461US至1N6468US系列以其卓越的质量、灵活的应用灵活性以及可靠的性能表现成为一款值得信赖的选择。无论是追求极致安全性的军事项目还是对性能要求较高的民用工程,这套产品都能提供强有力的支持。因此,强烈推荐给那些需要高性能瞬态电压保护解决方案的专业人士和企业机构。

JANTX1N6462US参数

参数
击穿电压 6.5V
峰值脉冲电流 258A
峰值脉冲功率 500W
极性 -
工作电压 -
箝位电压 11V
通用封装 SQ-MELF
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6462US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6462US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6462US JANTX1N6462US数据手册

JANTX1N6462US封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 15.7968 ¥ 133.7989
库存: 15
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
