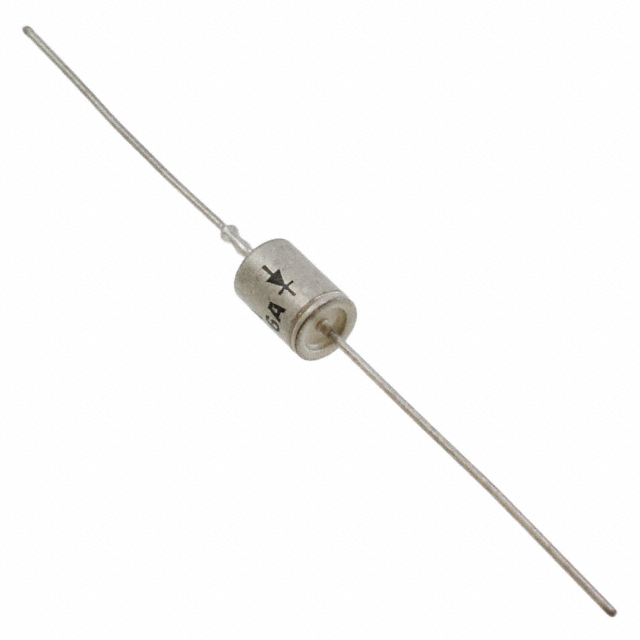

JAN1N5645A

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 33A 45.7V 31.4V DO-13 通孔安装
供应商型号: SSS-JAN1N5645A
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JAN1N5645A

JAN1N5645A概述

    # 微型瞬态电压抑制二极管(TVS)系列产品介绍

    产品简介


    Microsemi推出的1500瓦特单向瞬态电压抑制二极管(TVS)系列(产品型号1N5629至1N5665及其军规版本),是业内广泛认可的高性能保护器件。该系列产品基于JEDEC标准设计,专为抑制各种电压瞬变而研发,具备超快响应时间和卓越的高脉冲功率能力。其应用范围广泛,包括但不限于开关瞬变保护、感应场保护、无线电干扰保护、静电放电(ESD)及快速瞬变事件(EFT)保护等。尤其在航空航天电子设备、工业控制系统和通信基础设施等领域,此系列产品已表现出显著的应用价值。

    技术参数


    主要规格:
    - 封装类型:DO-13(DO-202AA)
    - 额定峰值功率:1500瓦特(10/1000 μs脉冲)
    - 响应时间:<100皮秒
    - 工作电压范围:5伏至171伏
    - 军事认证选项:通过MIL-PRF-19500/500认证(如需更高精度版本可选择JAN/TX/TXV前缀)
    环境与热特性:
    - 工作温度范围:-65°C 至 +175°C
    - 热阻抗:50°C/W(结到引脚);110°C/W(结到环境)
    其他性能指标:
    - 峰值脉冲电流(IPP):最高达287安培(型号1N5665A)
    - 额定反向击穿电压(VBR):覆盖范围5V至190V
    - 夹电压(VC):根据具体型号在10.8伏至173伏之间变化
    - 正向稳态漏电流(ID):≤10微安

    产品特点和优势


    此系列产品的一大显著特点是其卓越的性能稳定性,能够在极端温度环境下维持可靠运行。此外,其紧凑的DO-13金属封装提供极高的机械坚固性,并且经过锡铅合金处理,确保焊接牢固性与长期耐久性。相比于其他同类产品,这些器件不仅具有更高的可靠性,还能满足严格的军事标准需求,特别适合在恶劣环境中部署的关键系统。
    另一个不可忽视的优势在于其超快响应时间,几乎可以瞬间响应高达数千伏的电压波动。这一特性使其成为应对突发性电力异常的理想选择,特别是在涉及敏感电子组件保护的应用场合。
    应用案例与使用建议
    典型应用场景:
    - 防护车载电子设备免受启动电机产生的浪涌影响。
    - 用于计算机服务器机房的电源输入端口,以抵御雷击效应和电网波动。
    - 航空航天领域内的导航与飞行控制单元防护。
    使用建议:
    为了充分发挥该系列产品的效能,在设计电路时应尽量缩短PCB上关键信号线长度,减少寄生电感影响。同时,建议将器件靠近被保护电路安装,以降低杂散电容并增强瞬态吸收能力。若需进一步优化性能,可考虑搭配合适的外部滤波元件共同作用。
    兼容性与支持
    本产品支持广泛的板载设计,适用于标准PCB装配流程。Microsemi还提供了丰富的表面贴装替代品以及塑料轴向引脚版本,便于不同形式的硬件集成。官方技术支持渠道涵盖详尽文档下载、在线问答社区互动以及专业工程咨询服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电线路是否过载,调整输入电压至合适水平。 |
    | 工作期间出现高频振荡 | 增加去耦电容容量,改善电源滤波效果。 |
    | 器件温度过高 | 改善散热措施,例如增加散热片或降低功耗负载。 |
    总结与推荐
    综上所述,Microsemi的1500瓦特单向TVS二极管系列凭借其强大的技术规格、广泛的适用性及高度的可靠性,在众多行业中展现出极高的实用价值。对于需要严苛环境下的高效瞬态保护解决方案而言,这无疑是一款值得信赖的产品。我们强烈推荐在需要高性能瞬态抑制的应用中采用该系列产品。

JAN1N5645A参数

参数
峰值脉冲电流 33A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
箝位电压 45.7V
击穿电压 31.4V
DO-13
通用封装 DO-13
安装方式 通孔安装
零件状态 停产
包装方式 散装

JAN1N5645A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N5645A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JAN1N5645A JAN1N5645A数据手册

JAN1N5645A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
