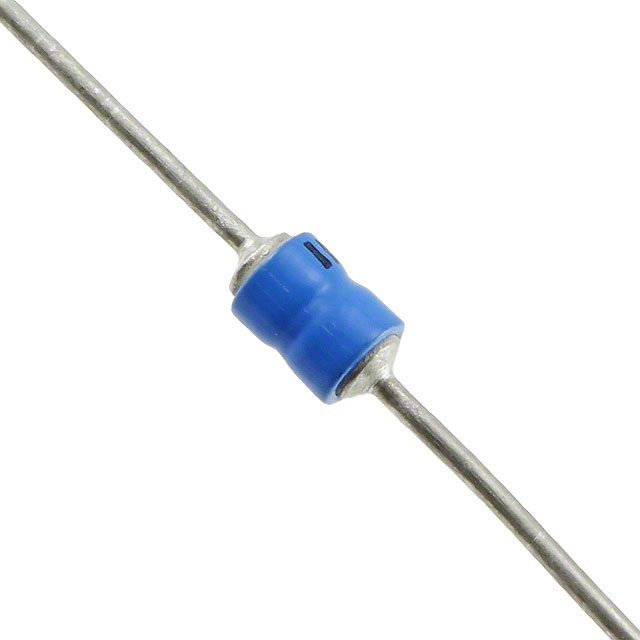

JAN1N6110A

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 23.8A 21V 14.25V CASE E 通孔安装
供应商型号: 494-JAN1N6110A
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JAN1N6110A

JAN1N6110A概述


    产品简介


    1N6103A – 1N6137A双向瞬态电压抑制器(TVS)是Microsemi Corporation生产的一系列业界认可的无空隙密封双向瞬态电压抑制器。这些器件适用于高可靠性应用,尤其在需要高度可靠性的军用及工业领域。它们提供从5.7伏到152伏的工作峰值电压选择,并具有高达500瓦的峰值脉冲功率。

    技术参数


    - 额定工作电压范围:5.7V至152V
    - 峰值脉冲功率(10/1000 µs脉冲):500瓦
    - 最高稳态功率(TA=25°C时):3.0瓦
    - 最高存储温度和结温:-55°C 至 +175°C
    - 热阻(结点至引脚):33.5°C/W
    - 最大重复脉冲率:0.01%
    - 最大焊接温度(10秒):260°C

    产品特点和优势


    - 高浪涌电流和峰值脉冲功率:为敏感电路提供瞬态电压保护。
    - 三重层钝化:增强机械强度和可靠性。
    - 内部"Category 1"冶金接合:确保高性能和稳定性。
    - 无空隙玻璃密封:提高耐环境性能。
    - 军事级认证:符合MIL-PRF-19500/516标准,可选JAN、JANTX、JANTXV和JANS版本。
    - 柔性引线终端:方便安装和灵活性。

    应用案例和使用建议


    这些器件广泛应用于军事和其他高可靠性领域,如航空航天、通信设备、工业控制系统等。它们主要用于保护电路免受雷击和静电放电(ESD)的影响。例如,在通信系统中,这些TVS可以有效地防止因雷击导致的二次效应损害。
    使用建议:
    - 确保安装过程中遵循正确的焊接温度规范,避免超过最大焊接温度260°C。
    - 考虑到不同应用环境下的散热要求,合理选择合适的封装和安装方式以满足散热需求。

    兼容性和支持


    - 兼容性:这些器件采用标准引线配置,可以轻松与其他电子元器件和PCB板集成。
    - 支持和维护:Microsemi Corporation提供详尽的技术支持文档和在线资源。对于具体的技术咨询和售后服务,可以通过官方网站上的联系方式获取帮助。

    常见问题与解决方案


    1. 问:如何确定最佳的峰值脉冲电流?
    答:根据具体应用的需求,参照电气特性表中的IPP值来选择。如果不确定,可以联系技术支持获得更详细的指导。

    2. 问:如何测试产品的环境适应性?
    答:通过查阅数据手册中的环境温度范围,使用适当的温度控制设备进行测试。此外,也可以参考相关行业标准进行验证。

    3. 问:安装过程中出现焊接不牢固怎么办?
    答:检查焊接工艺是否符合规定,确保焊锡温度不超过最大值260°C。如有必要,可寻求专业技术人员的帮助。

    总结和推荐


    综上所述,1N6103A – 1N6137A双向瞬态电压抑制器凭借其卓越的可靠性和广泛的适用范围,成为军事和工业应用领域的理想选择。特别是针对那些对可靠性要求极高的场合,这些器件能够提供出色的保护效果。因此,强烈推荐给需要高可靠性电子系统的工程师和制造商。
    通过详细分析,我们可以看到这些器件在设计和制造上均达到极高的标准。无论是在恶劣环境下还是在需要严格控制的环境中,这些TVS都能表现出色。如果你的项目需要可靠且高效的瞬态电压保护,那么1N6103A – 1N6137A双向瞬态电压抑制器将是你的首选。

JAN1N6110A参数

参数
峰值脉冲电流 23.8A
峰值脉冲功率 500W
极性 -
工作电压 -
箝位电压 21V
击穿电压 14.25V
通用封装 CASE E
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JAN1N6110A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N6110A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JAN1N6110A JAN1N6110A数据手册

JAN1N6110A封装设计

查看详情并下载
Symbol
Footprint
3D Model
