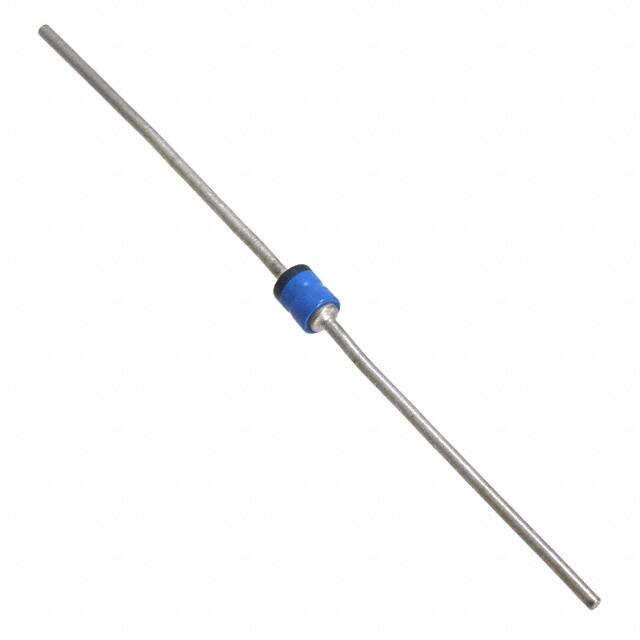

JANTX1N6461

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 315A 9V 5.6V 通孔安装
供应商型号: 1086-1058-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6461

JANTX1N6461概述

    1N6461 – 1N6468 瞬态电压抑制器技术手册

    产品简介


    1N6461至1N6468系列是Microsemi公司生产的瞬态电压抑制器(TVS),主要用于高可靠性应用场合,例如军事领域,其中任何故障都是不能容忍的。这些产品提供从5.0V到51.6V的工作峰值“抗压”电压,可达到500瓦的峰值脉冲功率(PPP)。

    技术参数


    1N6461至1N6468的主要技术参数如下:
    | 参数 | 型号 | 最小值 (min) | 最大值 (max) | 单位 |

    | 最小击穿电压 | 1N6461 | 5.6 V |
    | 峰值击穿电流 | 1N6461 | 25 mA |
    | 额定工作抗压电压 | 1N6461 | 5 | 3000 | V (pk) |
    | 最大待机电流 | 1N6461 | 9.0 V (pk) |
    | 最大峰值脉冲电流 | 1N6461 | 315 A (pk) |
    | 最大温度系数 | 1N6461 | -0.03, +0.045 %/°C |
    其他型号的详细参数请参考Electrical Characteristics表格。

    产品特点和优势


    - 高可靠性:该系列产品通过了MIL-PRF-19500/551认证,适用于军用和其他高可靠性要求的应用。
    - 坚固性:采用硬玻璃密封外壳,内部使用I类冶金连接,提供极高的机械强度。
    - 防浪涌电流:能够承受高达80A的正向浪涌电流。
    - ESD和EFT保护:符合IEC61000-4-2和IEC61000-4-4标准,提供静电放电和电快速瞬变脉冲保护。
    - 辐射硬性:该产品对辐射有天然抵抗力。

    应用案例和使用建议


    这些TVS二极管广泛应用于各种高可靠性电路中,如通信系统、医疗设备、工业控制系统等。例如,在通信系统中,它们可以用于保护敏感电路免受雷击引起的二次效应影响。对于使用这类产品的用户,建议确保电路设计中有足够的散热措施以避免过热。

    兼容性和支持


    - 兼容性:1N6461至1N6468适用于标准焊接温度,并且部分型号还提供表面贴装(MELF)封装选项,以适应不同的安装需求。
    - 支持:Microsemi公司为客户提供详尽的技术文档和支持服务,可以通过访问官方网站获取最新信息和技术支持。

    常见问题与解决方案


    - 问题:设备在高温环境下运行时容易出现过热现象。
    - 解决方案:根据Derating Curve图调整设备的工作状态,确保不超过规定的最大工作温度。

    总结和推荐


    1N6461至1N6468系列瞬态电压抑制器具有出色的性能和高可靠性,适合于需要严格抗冲击和抗静电保护的应用。虽然成本较高,但考虑到其卓越的可靠性和耐用性,非常适合用于高可靠性的工业和军事应用。强烈推荐使用此系列产品。

JANTX1N6461参数

参数
工作电压 -
箝位电压 9V
击穿电压 5.6V
峰值脉冲电流 315A
峰值脉冲功率 500W
极性 -
4.7mm(Max)
3.42mm(Max)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6461厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6461数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6461 JANTX1N6461数据手册

JANTX1N6461封装设计

查看详情并下载
Symbol
Footprint
3D Model
