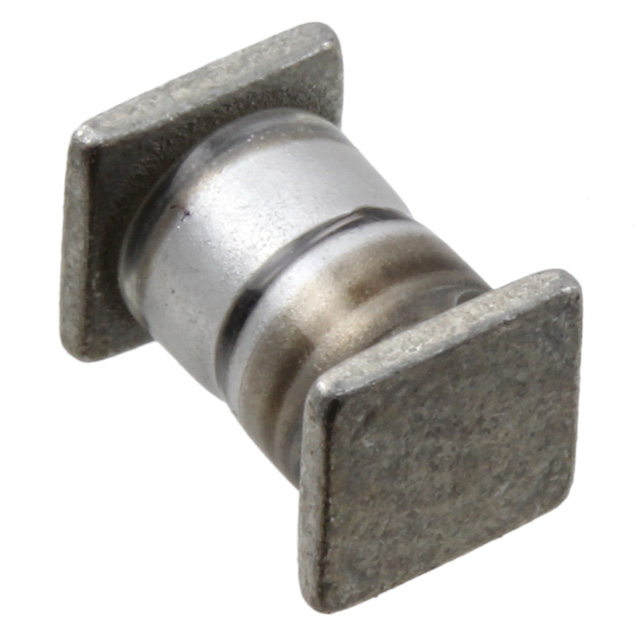

JAN1N6467US

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 45A 63.5V 43.7V SQ-MELF 贴片安装
供应商型号: 1086-2279-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JAN1N6467US

JAN1N6467US概述

    1N6461US – 1N6468US: Military-Qualified Transient Voltage Suppressors



    产品简介




    1N6461US – 1N6468US 系列是 Microsemi 公司生产的一系列 500 瓦瞬态电压抑制器(TVS),适用于高可靠性应用。该系列 TVS 采用无空腔密封硬玻璃封装,并经过 MIL-PRF-19500/551 军用标准认证,可靠性极高。它们在高可靠性应用中表现出色,尤其是在敏感电路需要保护的情况下。


    技术参数




    - 工作峰值电压 (VWM):5.0 至 51.6 伏特。
    - 峰值脉冲功率 (PPP):500 瓦。
    - 正向浪涌电流 (IFSM):80 安培。
    - 正向电压 (VF):1.5 伏特。
    - 反向功率耗散 (PR):2.5 瓦。
    - 焊接温度(10 秒):260 摄氏度。
    - 热阻(结到端帽):20 摄氏度/瓦。

    电气特性


    - 最低击穿电压 (V(BR)):5.6 伏特(1N6461US)至 54.0 伏特(1N6468US)。
    - 最大稳态电流 (ID):25 毫安(1N6461US)至 2 毫安(1N6468US)。
    - 最大钳位电压 (VC):9.0 伏特(1N6461US)至 78.5 伏特(1N6468US)。
    - 最大峰值冲击电流 (IPP):315 安培(1N6461US)至 35 安培(1N6468US)。


    产品特点和优势




    1. 无空腔密封硬玻璃封装:确保了高度可靠性和长期稳定性。
    2. 内部金属化冶金键合:提高了耐久性和机械强度。
    3. 军用标准认证:满足 MIL-PRF-19500/551 军用标准,适用于军事和其他高可靠性应用。
    4. 三重层钝化处理:提供了额外的保护,增强了产品的耐久性。
    5. ESD 和 EFT 保护:符合 IEC61000-4-2 和 IEC61000-4-4 标准。
    6. 固有的抗辐射能力:见 Microsemi "MicroNote 050" 文档。


    应用案例和使用建议




    应用案例


    - 军事设备:用于地面车辆、舰船和飞机的电源保护系统。
    - 工业自动化:保护工业控制系统中的关键电路免受瞬态电压的影响。
    - 通信基础设施:为数据中心和电信设备提供强大的瞬态电压保护。

    使用建议


    - 安装位置:将 TVS 设备安装在尽可能靠近被保护电路的位置,以减少引线电感的影响。
    - 散热设计:考虑使用适当的散热措施,如散热片,以确保在高功率工作时的稳定运行。
    - 防护电路:结合使用其他防护电路,如保险丝和断路器,以提高整体系统的安全性。


    兼容性和支持




    - 兼容性:该产品可用于通过表面贴装和通孔安装方式安装,适用于多种 PCB 设计。
    - 支持服务:Microsemi 提供详尽的技术文档和支持服务,帮助客户快速上手和解决问题。可通过其网站和客服热线获得进一步的帮助。


    常见问题与解决方案




    - 问题:在高温环境下工作时,性能下降。
    - 解决方案:查看降额曲线图(Figure 4),并在高温条件下适当降低工作负载,以保持设备正常运行。
    - 问题:出现异常高电压信号。
    - 解决方案:检查系统中的所有连接,确保接地良好且没有短路。


    总结和推荐




    1N6461US – 1N6468US 系列瞬态电压抑制器凭借其卓越的可靠性、高性能和军用标准认证,在高可靠性应用中表现出色。该系列 TVS 在设计和制造过程中采用了多项先进的技术和工艺,使其在各种严苛环境中都能表现出色。对于那些对产品质量和稳定性有严格要求的应用场合,这款 TVS 是理想的选择。强烈推荐使用 1N6461US – 1N6468US 系列瞬态电压抑制器。

JAN1N6467US参数

参数
箝位电压 63.5V
击穿电压 43.7V
峰值脉冲电流 45A
峰值脉冲功率 500W
极性 -
工作电压 -
通用封装 SQ-MELF
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

JAN1N6467US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
