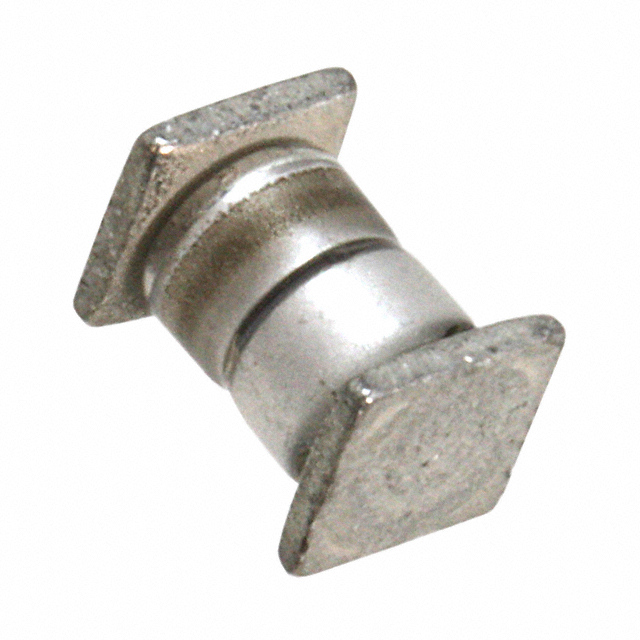

JANTX1N6467US

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 45A 63.5V 43.7V E-MELF 贴片安装
供应商型号: JANTX1N6467US
供应商: Master
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6467US

JANTX1N6467US概述


    产品简介


    Voidless-Hermetically-Sealed Surface Mount Unidirectional Transient Suppressors(以下简称“抑制器”)是Microsemi公司推出的一系列高可靠性表面贴装瞬态电压抑制器。这些抑制器采用业界认可的无空隙密封玻璃封装,适用于需要高度可靠性的场合,例如军事应用和高可靠性电路设计。它们能够为敏感电路提供峰值浪涌电流和峰值脉冲功率保护,确保电压在限定范围内波动时电路不受损坏。

    技术参数


    | 类型 | 最小击穿电压 \(V{BR}\) (V) | 击穿电流 \(I{BR}\) (mA) | 工作峰值电压 \(V{WM}\) (V) | 最大漏电流 \(ID\) (\(\mu\)A) | 最大钳位电压 \(VC\) (V) | 峰值脉冲电流 \(I{PP}\) (A) | 最大温度系数 \(%/\text{°C}\) |

    | 1N6469US | 5.6 | 50 | 5 | 1500 | 9.0 | 945 | -0.03, +0.04 |
    | 1N6470US | 6.5 | 50 | 6 | 1000 | 11.0 | 775 | 0.06 |
    | 1N6471US | 13.6 | 10 | 12 | 20 | 22.6 | 374 | 0.085 |
    | 1N6472US | 16.4 | 10 | 15 | 10 | 26.5 | 322 | 0.085 |
    | 1N6473US | 27.0 | 5 | 24 | 5 | 41.4 | 207 | 0.096 |
    | 1N6474US | 33.0 | 1 | 30.5 | 5 | 47.5 | 181 | 0.098 |
    | 1N6475US | 43.7 | 1 | 40.3 | 5 | 63.5 | 135 | 0.101 |
    | 1N6476US | 54.0 | 1 | 51.6 | 5 | 78.5 | 107 | 0.103 |

    产品特点和优势


    1. 高可靠性和鲁棒性:该抑制器通过MIL-PRF-19500/552认证,具备无空隙密封和内部分子级键合,使得产品在极端环境中仍能稳定运行。
    2. 多种电压和电流选择:提供从5.0V到51.6V的工作峰值电压范围,最大钳位电压范围从9.0V到78.5V,以满足不同应用需求。
    3. 广泛的应用场景:适用于各种高可靠性应用,如军事、航空航天及工业控制等领域。
    4. 优越的电性能:采用三重层通透封装,具有优异的抗静电和电磁干扰能力。
    5. 兼容性强:不仅提供表面贴装版本,还提供轴向引脚版本,方便用户根据具体需求选择合适的封装形式。

    应用案例和使用建议


    应用案例
    1. 军用设备:用于军用电子设备的瞬态电压保护。
    2. 航空航天:适用于航空航天领域,确保在复杂电磁环境下的设备稳定性。
    3. 工业控制系统:应用于工业控制系统,防止电压波动对设备造成损害。
    使用建议
    1. 电路设计考虑:在电路设计时需确保热阻设计合理,避免过高的热阻导致器件过热。
    2. 安装位置选择:建议将器件安装在散热较好的位置,以提高整体系统的稳定性。
    3. 辅助散热措施:若安装环境较热,可考虑添加散热片或其他散热措施。

    兼容性和支持


    - 兼容性:该抑制器支持表面贴装和轴向引脚两种封装形式,适用于不同的安装需求。
    - 技术支持:Microsemi公司提供了详细的技术文档和客户支持服务,用户可以在官方网站上查找最新的产品信息和技术资料。

    常见问题与解决方案


    1. 问题:如何判断器件是否正常工作?
    - 解决方案:通过测量器件两端的电压来确认,正常工作时器件两端电压应保持在设定的工作峰值电压范围内。
    2. 问题:如何处理焊接温度过高导致的损坏?
    - 解决方案:严格按照器件手册中规定的焊接温度和时间进行焊接操作,若需特殊处理,可在器件中心加装额外的粘接点以增加焊接牢固度。
    3. 问题:如何验证器件的抗静电能力?
    - 解决方案:通过标准的静电放电测试方法(如MIL-STD-750 Method 1020)来验证其抗静电能力。

    总结和推荐


    综上所述,Voidless-Hermetically-Sealed Surface Mount Unidirectional Transient Suppressors凭借其高可靠性和广泛的适用范围,在高可靠性应用中表现出色。特别适合于需要严格电压保护的场合。尽管价格可能相对较高,但考虑到其卓越的性能和长寿命,仍然是一款值得推荐的产品。无论是军工领域还是工业控制领域,它都是一个值得信赖的选择。

JANTX1N6467US参数

参数
工作电压 -
箝位电压 63.5V
击穿电压 43.7V
峰值脉冲电流 45A
峰值脉冲功率 500W
极性 -
通用封装 E-MELF
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6467US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
