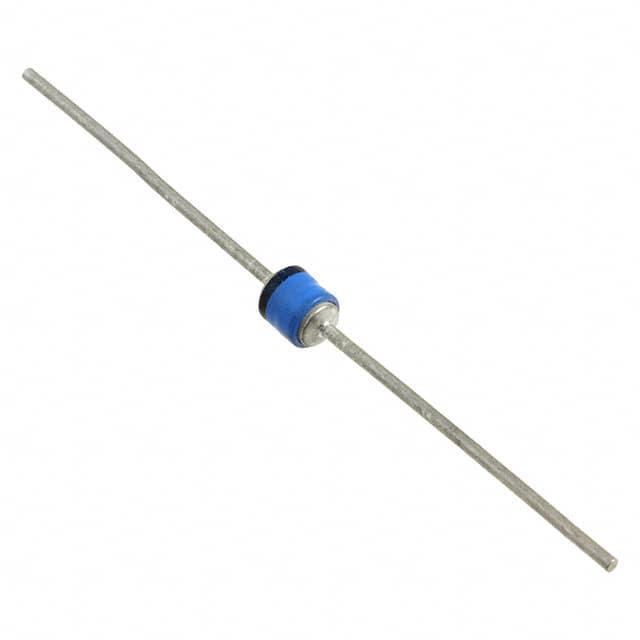

JAN1N6475

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 135A 63.5V 43.7V CASE G 通孔安装
供应商型号: UA-JAN1N6475
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JAN1N6475

JAN1N6475概述


    产品简介


    Voidless-Hermetically-Sealed Unidirectional Transient Suppressors
    Microsemi Scottsdale Division的Voidless-Hermetically-Sealed Unidirectional Transient Suppressors(以下简称"TVS二极管")是一种高品质的瞬态电压抑制器件,适用于需要高可靠性的场合。该系列产品包括1N6469至1N6476等多种型号,具备从5.0V到51.6V的工作峰值电压选择,能够提供1500W的峰值脉冲功率。这些TVS二极管采用硬玻璃封装,并具有三重层电介质保护和内部"Category I"冶金键合,确保了极高的可靠性。除了标准型号外,该系列还提供表面贴装MELF封装的选项(例如1N6469US至1N6476AUS),以适应不同应用需求。

    技术参数


    | 型号 | VBR (min) (V) | ID (max) (mA) | VWM (max) (V) | IPP @ 8/20 µs (A) | IPP @ 10/1000 µs (A) | VC (max) (V) | 最大温度系数 (%/°C) |

    | 1N6469 | 5.6 | 50 | 5 | 9.0 | 167 | 167 | -0.03, +0.04 |
    | 1N6470 | 6.5 | 50 | 6 | 11.0 | 137 | 137 | 0.06 |
    | 1N6471 | 13.6 | 10 | 12 | 22.6 | 66 | 66 | 0.085 |
    | 1N6472 | 16.4 | 10 | 15 | 26.5 | 57 | 57 | 0.085 |
    | 1N6473 | 27.0 | 5 | 24 | 41.4 | 36.5 | 36.5 | 0.096 |
    | 1N6474 | 33.0 | 1 | 30.5 | 47.5 | 32 | 32 | 0.098 |
    | 1N6475 | 43.7 | 1 | 40.3 | 63.5 | 24 | 24 | 0.101 |
    | 1N6476 | 54.0 | 1 | 51.6 | 78.5 | 19 | 19 | 0.103 |

    产品特点和优势


    1. 高浪涌电流和峰值脉冲功率:提供对敏感电路的瞬态电压保护。
    2. 三重层电介质保护:增加器件的稳定性和寿命。
    3. 内部“Category I”冶金键合:提高可靠性和耐久性。
    4. 无空隙密封玻璃封装:确保环境稳定性。
    5. 军用资格:通过JAN、JANTX、JANTXV军用标准(MIL-PRF-19500/552)。
    6. 表面贴装选项:如需表面贴装,可选用带"US"后缀的型号。
    7. 适用于军事和高可靠性应用:具备极强的鲁棒性。
    8. 多种电压等级选择:覆盖从5.0V到51.6V的工作峰值电压范围。

    应用案例和使用建议


    应用案例:
    - 军事和航空航天:这些TVS二极管由于其高可靠性,常用于军事和航空航天设备中,确保电路不受瞬态电压的影响。
    - 工业自动化:适用于需要保护敏感电子设备免受瞬态电压冲击的工业环境。
    - 电信设备:用于保护电信设备中的电源模块和通信接口。
    使用建议:
    - 在选择TVS二极管时,根据具体应用场景确定所需的电压等级和功率等级。
    - 注意安装时的热管理,确保器件不会因过热而失效。
    - 对于关键应用,考虑进行额外的筛选和测试以确保长期可靠性。

    兼容性和支持


    - 兼容性:该系列产品提供了标准的轴向引脚封装,易于集成到现有设计中。此外,还有表面贴装MELF封装的选项,适用于现代电子制造工艺。
    - 支持:Microsemi公司提供了详尽的技术文档和支持服务,包括数据手册、应用指南和样品。客户还可以联系当地的销售和技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确定最适合应用的TVS二极管型号? | 根据工作电压、浪涌电流和环境条件选择合适的型号。 |
    | 安装时如何避免过热? | 确保良好的散热设计,必要时添加散热片。 |
    | 如何测试TVS二极管的可靠性? | 使用专业的测试设备进行脉冲测试和老化测试。 |

    总结和推荐


    综上所述,Microsemi的Voidless-Hermetically-Sealed Unidirectional Transient Suppressors在高可靠性应用中表现出色。这些TVS二极管具备出色的电气特性和结构设计,特别适合需要极高可靠性的军事和航空航天应用。尽管价格较高,但考虑到其优异的性能和长久的使用寿命,依然值得推荐。对于需要高度可靠性的工业和电信设备,这类TVS二极管也是一份理想的选择。因此,我们强烈推荐在高端和关键应用中采用这些TVS二极管。

JAN1N6475参数

参数
峰值脉冲功率 1.5KW
极性 -
工作电压 -
箝位电压 63.5V
击穿电压 43.7V
峰值脉冲电流 135A
通用封装 CASE G
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
