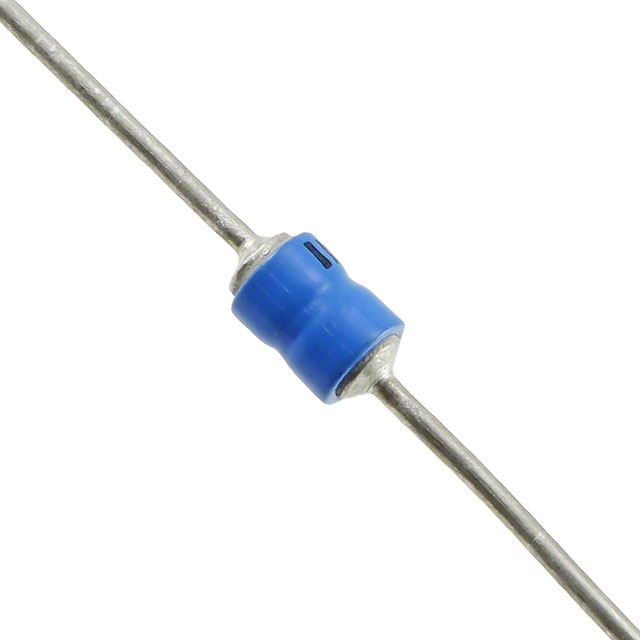

JANTXV1N6121A

产品分类: TVS二极管/ESD抑制器
产品描述: 双向 500W 8.5A 59.1V 40.9V CASE E 通孔安装
供应商型号: TOM-JANTXV1N6121A
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTXV1N6121A

JANTXV1N6121A概述

    1N6103A – 1N6137A: 高可靠性双向瞬态电压抑制器

    产品简介


    1N6103A – 1N6137A系列是行业认可的无空隙、全密封玻璃封装双向瞬态电压抑制器(TVS)。这些器件具有从5.7伏到152伏的工作峰值电压选择范围,并且经过MIL-PRF-19500/516军用认证,适用于高可靠性的应用场合,尤其是在不允许发生故障的应用环境中。

    技术参数


    - 工作峰值电压 (VWM): 5.7 至 152 伏特
    - 最大脉冲功率 (PPP): 500 瓦特 (10/1000 微秒)
    - 峰值电流 (IPP): 从44.6安培到273安培不等
    - 最低击穿电压 (V(BR)): 从7.13伏特到190伏特不等
    - 稳态功率 (PD): 2.0瓦特(环境温度为25°C)
    - 最大结温 (TJ) 和存储温度 (TSTG): -55°C 到 +175°C
    - 热阻 (RӨJL): 33.5°C/W
    - 环境温度下的脉冲重复率 (df): 0.01%

    产品特点和优势


    - 高性能: 具有高浪涌电流和峰值脉冲功率,提供敏感电路的瞬态电压保护。
    - 强健设计: 采用三重层钝化工艺,内部“第一类”冶金键合。
    - 可靠的封装: 无空隙的全密封玻璃封装,符合RoHS标准(仅限商业版本)。
    - 广泛的适用性: 可用作非后缀部件和“A”版本部件,满足不同的电压容差要求。
    - 表面贴装技术 (SMT): 可选SQ-MELF表面贴装配置。

    应用案例和使用建议


    - 军事及高可靠性应用: 这些TVS器件适用于需要高度可靠性的应用场合,例如航空航天、军事通信系统和高端工业控制设备。
    - 防护措施: 在处理ESD和EFT时,建议使用IEC61000-4-2和IEC61000-4-4标准进行测试。
    - 设计建议: 使用时应考虑热管理,确保脉冲重复率不超过0.01%,以避免过热风险。

    兼容性和支持


    - 兼容性: 这些TVS器件可与多种电子设备和系统兼容,适用于各种不同的安装需求。
    - 技术支持: Microsemi公司提供详细的技术文档和支持服务,可通过其官网获取最新的产品信息和技术资料。

    常见问题与解决方案


    1. Q: 脉冲电流超出额定值怎么办?
    - A: 应调整脉冲电流以保持在额定范围内,或考虑增加散热措施,如加装散热片。

    2. Q: 如何避免过高的结温?
    - A: 设计时需注意环境温度和散热条件,确保在允许的温度范围内运行。

    总结和推荐


    总体而言,1N6103A – 1N6137A是一款高性能、高可靠性的双向瞬态电压抑制器,适用于军事、航空航天及其他高可靠性应用。其强大的设计和广泛的工作电压范围使其成为众多应用场景的理想选择。建议用户在设计中充分考虑其技术参数,并遵循最佳实践以确保最优性能和长期稳定性。

JANTXV1N6121A参数

参数
峰值脉冲功率 500W
极性 双向
工作电压 -
箝位电压 59.1V
击穿电压 40.9V
峰值脉冲电流 8.5A
通用封装 CASE E
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTXV1N6121A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
