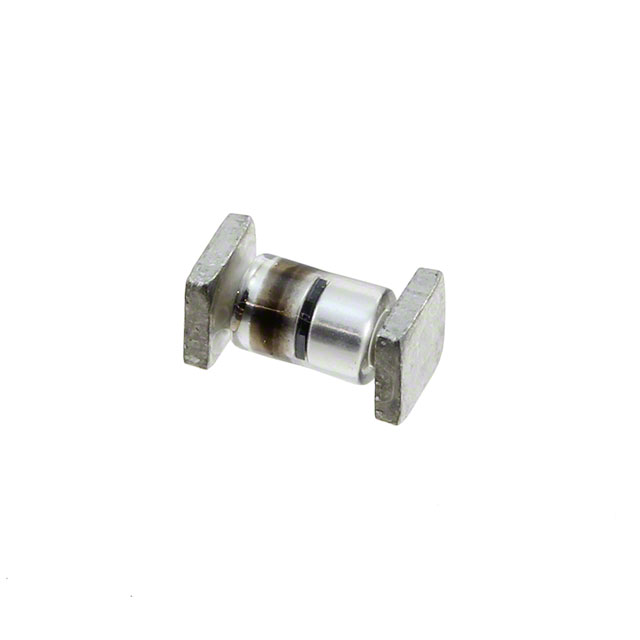

JANTX1N6476US

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 107A 78.5V 54V SQ-MELF 贴片安装
供应商型号: 494-JANTX1N6476US
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6476US

JANTX1N6476US概述


    产品简介


    Voidless-Hermetically-Sealed Surface Mount Unidirectional Transient Suppressors(无空隙密封表面贴装单向瞬态抑制器)是一种专为高可靠性应用设计的产品,尤其适用于需要避免任何故障的场景。这类瞬态电压抑制器(TVS)具有多种电压范围选择,从5.0伏到51.6伏不等,且峰值脉冲功率可达1500瓦。该系列产品通过了MIL-PRF-19500/552军用标准认证,采用硬玻璃封装,内部带有金属化键合,从而确保其在恶劣环境下的可靠性和耐用性。此外,还有通孔安装的轴向引线版本可供选择。

    技术参数


    - 工作峰值电压(VWM): 5.0V至51.6V
    - 最大钳位电压(VC): 随型号不同而变化,具体数值可参见图表
    - 最大脉冲峰值电流(IPP): 8/20 µs脉冲下最高达945A,10/1000 µs脉冲下最高达137A
    - 最大稳态功率: 3.0W(环境温度为25°C时)
    - 热阻抗(Junction to End Cap): 20.0°C/W
    - 峰值脉冲功率(PPP): 1500W
    - 前向浪涌电流: 130A
    - 前向电压: 1.5V(4A直流时)和4.8V(100A脉冲时)

    产品特点和优势


    1. 高浪涌电流和峰值脉冲功率: 这些特性提供了对敏感电路的瞬态电压保护。
    2. 三层防护: 玻璃外壳内采用三重封装,提高整体可靠性。
    3. “Category I”金属化键合: 确保产品的长期稳定性。
    4. 无空隙密封玻璃封装: 防止湿气和灰尘侵入,延长使用寿命。
    5. 军事和工业认证: 可获得JAN/TX/TXV军事资格,符合MIL-PRF-19500/552标准。
    6. 高可靠性: 在-55°C至+175°C的工作范围内保持高性能。

    应用案例和使用建议


    这些瞬态电压抑制器广泛应用于军事、航空、通信等领域,例如用于保护电路板免受静电放电(ESD)、电磁干扰(EFT)和雷击的影响。根据手册中的应用案例,这些抑制器在需要极高可靠性的环境下表现出色。为了更好地利用这些产品,建议在设计电路时考虑散热管理,以确保设备在长期运行中的稳定性和可靠性。如果可能的话,可以考虑采用冷却装置来降低工作温度,进一步提升性能。

    兼容性和支持


    该产品可通过删除“US”后缀获得轴向引脚版本,这使得它能够适应更多种类的安装方式。厂商提供技术支持和维护服务,用户可以在需要时咨询官方的技术支持团队,获取专业的指导和帮助。

    常见问题与解决方案


    - 问题: 设备在高温环境下运行时,稳定性下降。
    - 解决方案: 加强散热管理,使用散热片或其他散热装置。

    - 问题: 产品在长时间使用后出现性能下降。
    - 解决方案: 定期检查并清洁电路板上的灰尘和杂质,必要时更换损坏部件。

    总结和推荐


    综上所述,Voidless-Hermetically-Sealed Surface Mount Unidirectional Transient Suppressors是一款具备高可靠性、高稳定性和广泛应用范围的电子元器件。它的无空隙密封设计和强大的脉冲处理能力使其成为高可靠性应用的理想选择。无论是对于需要高度防护的军事应用还是工业自动化控制系统,这些瞬态电压抑制器都能提供可靠的保护。因此,我们强烈推荐这款产品给那些追求卓越品质和高性能的用户。

JANTX1N6476US参数

参数
工作电压 -
箝位电压 78.5V
击穿电压 54V
峰值脉冲电流 107A
峰值脉冲功率 1.5KW
极性 -
通用封装 SQ-MELF
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6476US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6476US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6476US JANTX1N6476US数据手册

JANTX1N6476US封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.231 ¥ 213.202
10+ $ 23.6844 ¥ 200.1332
100+ $ 22.2075 ¥ 187.6534
250+ $ 22.1865 ¥ 187.4759
库存: 58
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 213.2
