JANTX1N5654A

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 14.6A 103V 71.3V DO-13 通孔安装
供应商型号: 1086-15819-ND
供应商: Digi-Key
标准整包数: 1

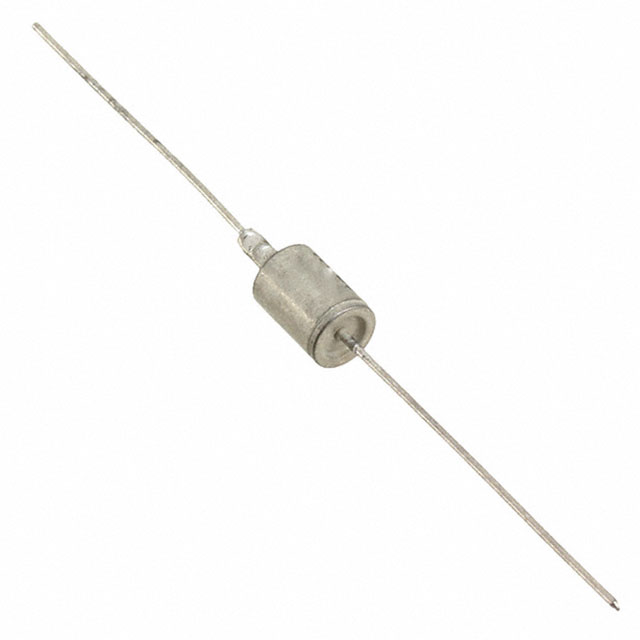

MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N5654A

JANTX1N5654A概述

    # 1500 Watt Unidirectional Transient Voltage Suppressor

    产品简介


    Microsemi公司生产的1500 Watt Unidirectional Transient Voltage Suppressor(瞬态电压抑制器)系列是一套高性能的电子保护元件,适用于广泛的工业应用场合。此系列产品从1N5629到1N5665A,属于单向导通型器件,符合JEDEC标准,专为承受高能量脉冲设计,峰值脉冲功率高达1500瓦。其核心功能是保护设备免受瞬态电压冲击的影响,包括由电感切换、射频感应或二次雷击引起的过电压现象。此外,该系列产品还具备静电放电(ESD)和快速瞬变脉冲(EFT)防护能力,广泛应用于航空航天、通信设备及地面设施等领域。
    主要功能
    - 抑制瞬态电压峰值,保障电路稳定运行。
    - 支持工业标准和军事规格认证,确保性能可靠性。
    - 快速响应时间,提供即时保护。
    应用领域
    - 航空电子设备
    - 工业控制系统
    - 通信基础设施
    - 医疗仪器

    技术参数


    以下是该产品的详细技术规格和参数信息:
    | 参数 | 值 |

    | 峰值脉冲功率 | 1500瓦(10/1000µs脉冲宽度) |
    | 工作电压范围 | 5V 至 171V |
    | 极限电流 | 最大10毫安 |
    | 峰值脉冲电流 | 高达200安培 |
    | 操作温度范围 | -65°C 至 +175°C |
    | 热阻抗 | 接近0.375英寸时为50°C/W |
    | 塞焊金属封装 | DO-13/DO-202AA |
    此外,该系列器件具备极快的响应速度(<100皮秒),并且可选择军规版本(如JAN、JANTX、JANTXV),满足更严格的环境要求。

    产品特点和优势


    特点
    - 采用DO-13密封金属外壳,提供优异的耐久性和密封性。
    - 支持通过MIL-PRF-19500/500认证的军事规格型号。
    - 内置二极管符号指示极性,便于安装和维护。
    - 多种封装形式可选,适应不同安装需求。
    优势
    - 出色的瞬态保护能力,适合严苛的工作环境。
    - 快速响应时间,最大限度减少系统宕机风险。
    - 兼容性高,易于集成至现有设计中。

    应用案例和使用建议


    实际应用场景
    - 航空电子系统:用于保护飞机上的关键传感器和控制单元免受雷击或内部电弧干扰。
    - 通信设施:适用于基站电源保护,提高设备长期稳定性。
    - 医疗设备:用于防止外部突发电压对敏感电子元件的损害。
    使用建议
    1. 在选择具体型号时,确保“额定保持电压”(VWM)高于系统正常工作电压以实现最佳保护效果。
    2. 结合实际应用场景,考虑添加必要的滤波电路以增强整体防护水平。
    3. 对于需要更高防护等级的应用,可以选用带“JAN”、“JANTX”或“JANTXV”前缀的军规型号。

    兼容性和支持


    兼容性
    - 该系列产品可与多种电子元器件及设备兼容,支持大规模集成设计。
    - 可选配表面贴装版本(SMCJ系列),方便自动化生产。
    支持服务
    - 客户可通过官方网站或电话咨询获得技术支持。
    - 微软(Microsemi)提供详尽的技术文档下载,帮助客户更好地理解产品特性并优化使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品未达到预期保护效果 | 确认所选型号的额定电压是否匹配工作电压。 |
    | 设备发热严重 | 检查散热设计是否合理,必要时增加铜箔散热片。 |
    | 无法检测到保护信号 | 核对接线方式是否正确,并重新测试。 |

    总结和推荐


    综合评估
    1500 Watt Unidirectional Transient Voltage Suppressor以其卓越的性能、多样化规格和广泛的适用性,在瞬态电压保护领域具有明显优势。无论是航空航天还是工业自动化,它都能提供可靠的安全屏障。建议优先选择符合具体项目需求的产品,并结合专业指导完成集成部署。
    是否推荐
    强烈推荐给寻求高性能瞬态保护方案的工程师和技术团队。其出色的性价比和强大的功能使其成为众多项目的首选组件之一。

JANTX1N5654A参数

参数
箝位电压 103V
击穿电压 71.3V
峰值脉冲电流 14.6A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
DO-202AA,DO-13,Axial
通用封装 DO-13
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N5654A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5654A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N5654A JANTX1N5654A数据手册

JANTX1N5654A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.6472 ¥ 482.435
100+ $ 53.529 ¥ 447.9709
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 482.43
直接购买
加入购物车
