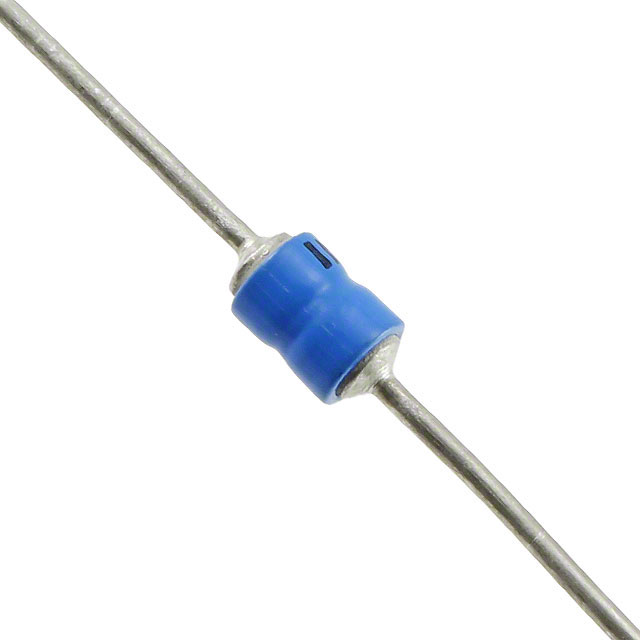

JANTX1N6126A

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 5.1A 97.1V 64.6V CASE E 通孔安装
供应商型号: 1086-2559-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6126A

JANTX1N6126A概述

    高质量文章:T4-LDS-0277产品技术手册

    1. 产品简介


    本系列由Microsemi公司生产,包括型号为1N6103A至1N6137A的一组双向瞬态电压抑制器(TVS)。这些产品适用于高可靠性应用,其中不能容忍任何失败。这些TVS器件通过军用标准MIL-PRF-19500/516认证,适用于JAN、JANTX、JANTXV和JANS等级,具有多种工作峰值“隔离”电压范围,从5.7V到152V。它们还提供表面贴装MELF封装选项。

    2. 技术参数


    以下为1N6103A至1N6137A TVS的主要技术参数:
    - 工作温度范围:-55°C 至 +175°C
    - 热阻抗:结到引线热阻为33.5°C/W
    - 脉冲功率:在10/1000 µs脉冲下,峰值脉冲功率为500W
    - 稳态功率:在TL=75°C时,最大稳态功率为3.0W;在TA=25°C时,为2.0W
    - 重复率:0.01%
    - 焊接温度:在10秒内为260°C

    3. 产品特点和优势


    这些TVS具有以下几个显著特点和优势:
    - 高浪涌电流和峰值脉冲功率:能够保护敏感电路免受瞬态电压的影响。
    - 三重层保护:采用三层封装技术,提高耐久性和稳定性。
    - 无气泡密封玻璃包:确保高度可靠性和长时间使用寿命。
    - 军用认证:符合MIL-PRF-19500/516标准,适合军事和其他高可靠性应用。
    - 罗氏合规性:商业级版本为RoHS合规。

    4. 应用案例和使用建议


    这些TVS广泛应用于军事、航空航天等领域。具体应用包括:
    - 军事设备中的电源保护
    - 航空航天系统中的瞬态电压保护
    - 工业控制系统的ESD和EFT保护
    使用建议:
    - 确保安装过程中避免超过规定的焊接温度,以防止损坏。
    - 在选择TVS时,根据应用的电压和电流要求进行精确匹配。

    5. 兼容性和支持


    这些TVS可与其他微电子设备无缝集成。Microsemi公司提供了详尽的技术支持文档,并且可通过其官方网站获取最新的产品信息和技术支持服务。

    6. 常见问题与解决方案


    常见的问题及其解决方法包括:
    - 问题1:无法达到预期的工作峰值电压。
    - 解决方法:检查TVS的额定值是否正确,确保安装和使用符合规范。
    - 问题2:在高电流条件下性能不稳定。
    - 解决方法:确认使用的条件不超过TVS的最大额定值,并确保良好的散热。

    7. 总结和推荐


    总体而言,1N6103A至1N6137A系列TVS凭借其高可靠性、出色的浪涌电流处理能力和广泛的适用性,在高可靠性应用中表现出色。这些产品非常适合需要极端条件下运行的场合。因此,我强烈推荐这些产品用于各种高可靠性应用。

JANTX1N6126A参数

参数
击穿电压 64.6V
峰值脉冲电流 5.1A
峰值脉冲功率 500W
极性 -
工作电压 -
箝位电压 97.1V
通用封装 CASE E
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装

JANTX1N6126A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6126A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6126A JANTX1N6126A数据手册

JANTX1N6126A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 14.5704 ¥ 121.936
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
