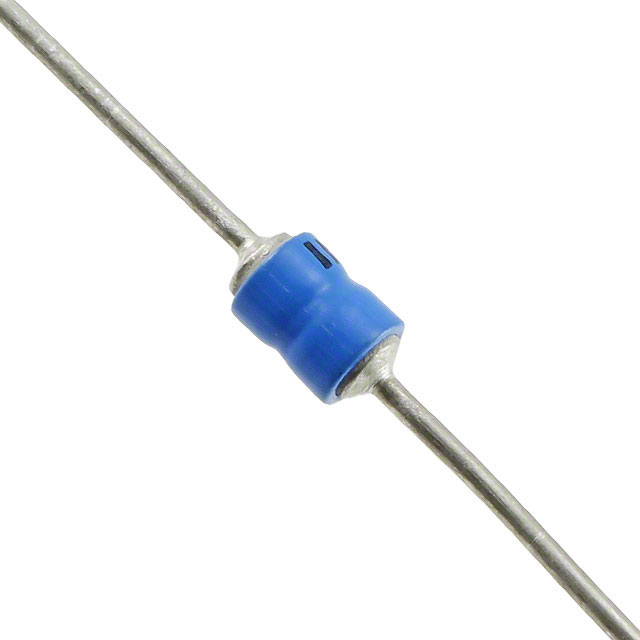

JANTX1N6112A

产品分类: TVS二极管/ESD抑制器
产品描述: 500W 19.9A 25.1V 17.1V CASE E 通孔安装
供应商型号: 1086-2523-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6112A

JANTX1N6112A概述

    # 1N6103A – 1N6137A:双向瞬态电压抑制器

    产品简介


    1N6103A至1N6137A系列属于双向瞬态电压抑制器(TVS),主要用于高可靠性应用场合。这些产品具有无空洞的玻璃封装结构,可以提供强大的瞬态电压保护。适用于军用及其他高可靠性要求的应用场景。

    技术参数


    主要技术规格
    - 最高浪涌电流和峰值脉冲功率:支持高达500瓦的峰值脉冲功率,适用于各种敏感电路的瞬态电压保护。
    - 热阻:管脚到结点的热阻为33.5°C/W。
    - 工作温度范围:-55°C至+175°C。
    - 最大脉冲重复率:0.01%。
    - 焊接温度:在10秒内达到260°C。
    电气特性
    | 产品型号 | 最低击穿电压(V(BR)) | 额定稳定电压(VWM) | 最大额定功率(PD) | 最大钳位电压(VC) | 最大峰值脉冲电流(IPP) | 最高温度系数(αV(BR)) |

    | 1N6103A | 7.13 | 5.7 | 50 | 11.2 | 44.6 | 0.06 |
    | ... | ... | ... | ... | ... | ... | ... |
    | 1N6137A | 190.0 | 152.0 | 1 | 273.0 | 1.8 | 0.110 |
    工作环境
    - 工作温度:-55°C 至 +175°C
    - 存储温度:-55°C 至 +175°C

    产品特点和优势


    - 高可靠性:该系列产品通过MIL-PRF-19500/516认证,适合对可靠性和性能有严格要求的军事及高可靠性应用场景。
    - 强大的保护能力:能够承受高达500瓦的峰值脉冲功率,对于多种敏感电路提供了有效的瞬态电压保护。
    - 环境适应性:能够在极端温度下正常工作,符合MIL-PRF-19500/516标准。

    应用案例和使用建议


    应用案例
    - 军用设备:适用于雷达系统、卫星通信、航空导航等军用设备,为电子系统提供可靠保护。
    - 工业设备:可用于工厂自动化、电力控制等需要高可靠性防护的工业领域。
    使用建议
    - 确保适当的散热:考虑到该产品的工作温度范围较广,确保良好的散热是必要的,以避免因过热而损坏。
    - 合理选择电压等级:根据应用的具体需求选择合适的电压等级,确保产品能够满足设计要求。

    兼容性和支持


    - 兼容性:可与其他军用标准器件兼容,如MIL-PRF-19500/516认证的其他组件。
    - 技术支持:Microsemi公司提供详尽的技术支持和咨询服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    - 如何确定合适的电压等级?
    - 如何处理过热问题?
    解决方案
    - 电压等级选择:根据具体应用场景选择合适的电压等级,参阅电气特性表进行参考。
    - 过热问题:确保散热措施到位,必要时采用外部散热装置。

    总结和推荐


    1N6103A至1N6137A系列瞬态电压抑制器凭借其高可靠性、强大的瞬态电压保护能力和广泛的适用性,在军事及高可靠性应用场景中表现出色。该系列产品具有较强的市场竞争力,并且通过了MIL-PRF-19500/516认证,确保了其在恶劣环境下的稳定性。因此,强烈推荐给那些需要高性能瞬态电压保护的高可靠性应用场景。

JANTX1N6112A参数

参数
工作电压 -
箝位电压 25.1V
击穿电压 17.1V
峰值脉冲电流 19.9A
峰值脉冲功率 500W
极性 -
通用封装 CASE E
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6112A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6112A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6112A JANTX1N6112A数据手册

JANTX1N6112A封装设计

查看详情并下载
Symbol
Footprint
3D Model
