ATWINC3400-MR210CA122-T

产品分类: 蓝牙芯片
产品描述: 95dBm 802.11b/g/n 2.402GHz 3.6V 2.48GHz 72.2Mbps I²C,SPI,UART 2.7V SMD-36P 贴片安装 22.43mm*14.73mm*2.09mm
供应商型号: 579-ATWINC3400MR210C
供应商: Mouser
标准整包数: 1

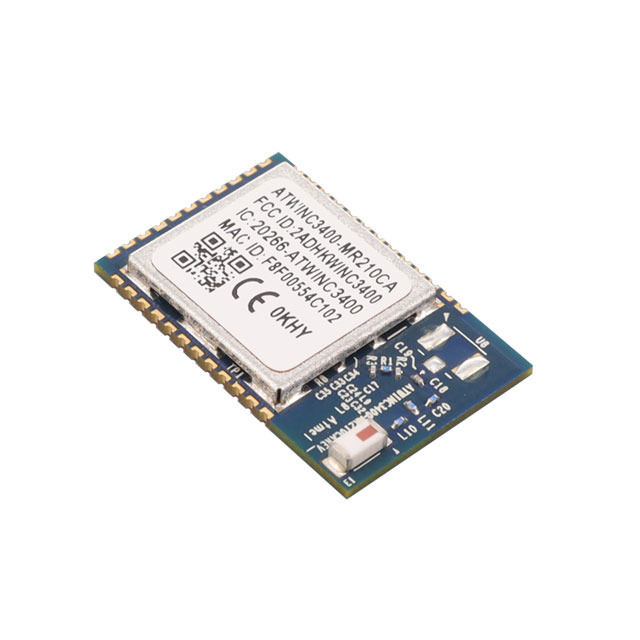

MICROCHIP TECHNOLOGY 蓝牙芯片 ATWINC3400-MR210CA122-T

ATWINC3400-MR210CA122-T概述

    # ATWINC3400-MR210xA 技术手册详解

    产品简介


    ATWINC3400-MR210xA 是一款集成了IEEE 802.11 b/g/n网络控制器与蓝牙低功耗模块的高性能射频模块。它由Microchip公司设计制造,适用于需要无线通信功能的便携式和嵌入式系统。该模块通过了蓝牙5.0认证,提供了卓越的连接稳定性和信号覆盖范围,尤其适合移动设备、智能家居设备及物联网应用。
    主要功能包括:
    - 支持IEEE 802.11 b/g/n标准,速率可达72 Mbps。
    - 蓝牙低功耗(BLE)功能,支持蓝牙5.0协议。
    - 内置功率放大器(PA)、低噪声放大器(LNA)及天线切换开关,简化硬件设计。
    - 小巧紧凑的设计,支持集成芯片天线或外部天线接口(u.FL)。

    技术参数


    基本参数
    - 工作频段:2.4GHz ISM频段
    - 最大传输速率:72 Mbps(PHY层)
    - 接收灵敏度:高灵敏度,典型值-95 dBm
    - 工作温度范围:-40°C 至 +85°C
    - 输入电压范围:2.7V ~ 3.6V
    电气特性
    - 功耗模式:多种节能模式,最低待机电流小于1 mA。
    - 接口支持:SPI、UART、I²C等多种主机接口。
    - 内存配置:集成闪存用于存储固件和系统软件。
    工作环境
    - 操作湿度:相对湿度低于95%(无冷凝)

    产品特点和优势


    ATWINC3400-MR210xA 模块的主要亮点在于其高效的射频性能和灵活的集成选项:
    - 高集成度:集成了Wi-Fi和蓝牙双模功能,减少了外围组件数量。
    - 低功耗设计:支持多级休眠模式,显著降低整体功耗。
    - 卓越性能:通过高级信号处理技术实现更远的覆盖距离和更高的数据吞吐量。
    - 易用性:预装的网络堆栈减轻了主机MCU的负担。

    应用案例和使用建议


    应用场景
    - 智能家居:如智能门锁、温控器等设备。
    - 工业自动化:用于远程监控传感器节点。
    - 消费电子产品:支持语音助手和无线音频传输功能。
    使用建议
    为了获得最佳性能,建议遵循以下几点:
    1. 确保主机MCU与模块间的引脚匹配良好。
    2. 合理布局天线,避免干扰源。
    3. 定期更新固件以修复潜在的安全漏洞。

    兼容性和支持


    该模块兼容大多数主流微控制器平台,可通过SPI接口轻松集成。Microchip提供全面的技术支持服务,包括在线文档、开发工具以及专业的技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接失败 | 检查天线连接是否牢固;重启模块并重新扫描热点。 |
    | 数据传输中断 | 增加RSSI阈值;检查电源供应稳定性。 |

    总结和推荐


    总体而言,ATWINC3400-MR210xA 是一款高度集成且易于使用的无线通信模块,非常适合各种需要可靠无线连接的应用场景。其出色的性能表现和丰富的特性使其在市场上具有较强的竞争力。如果您正在寻找一个能够满足多样化需求的无线解决方案,这款模块无疑是一个值得考虑的选择。推荐给那些希望快速部署无线功能到其项目中的开发者和技术爱好者们。

ATWINC3400-MR210CA122-T参数

参数
最大工作供电电压 3.6V
典型灵敏度 95dBm
最小工作频率 2.402GHz
最大数据速率 72.2Mbps
支持协议 802.11b/g/n
最大工作频率 2.48GHz
最小工作供电电压 2.7V
ISM带宽 -
范围 -
接口类型 I²C,SPI,UART
长*宽*高 22.43mm*14.73mm*2.09mm
通用封装 SMD-36P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ATWINC3400-MR210CA122-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATWINC3400-MR210CA122-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 蓝牙芯片 MICROCHIP TECHNOLOGY ATWINC3400-MR210CA122-T ATWINC3400-MR210CA122-T数据手册

ATWINC3400-MR210CA122-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.3645 ¥ 138.28
25+ $ 13.9212 ¥ 117.6341
100+ $ 12.81 ¥ 108.2445
250+ $ 12.5685 ¥ 106.2038
500+ $ 12.558 ¥ 106.1151
库存: 1127
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 138.28
