首页  >  产品百科  >  ELG-150-C1750-3Y

ELG-150-C1750-3Y

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 151W 1 100V(AC) 305V(AC) 螺纹安装 195mm*63mm*35.5mm
供应商型号: TW-ELG-150-C1750-3Y
供应商: 期货订购
标准整包数: 1

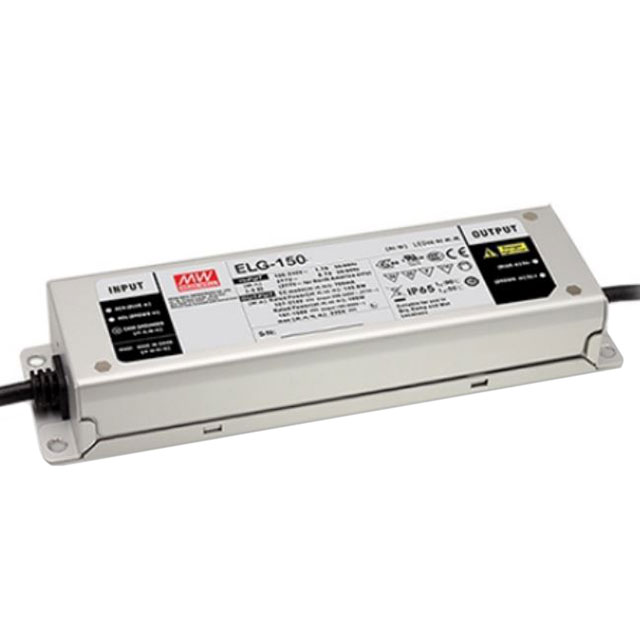

MEAN WELL/台湾明纬 LED电源 ELG-150-C1750-3Y

ELG-150-C1750-3Y概述

    105~150W Constant Current Mode LED Driver ELG-150-C系列技术手册解析

    一、产品简介


    105~150W Constant Current Mode LED Driver ELG-150-C系列 是一款专为LED照明设计的驱动器,具有稳定的电流输出能力。其主要功能是在不同负载下提供恒定的电流输出,以确保LED灯的亮度稳定。该系列LED驱动器广泛应用于商业照明、街道照明、隧道照明及住宅照明等多种领域,提供高可靠性和高效能的电力供应。

    二、技术参数


    技术规格:
    - 额定功率: 105W至150W(具体型号有所不同)
    - 输出电流范围: 从500mA到2100mA不等,根据具体型号调整
    - 输入电压范围: 100VAC至305VAC
    - 效率: 通常情况下可达90%以上
    - 功率因数: 0.92至0.97
    - 总谐波失真(THD): 最大不超过20%
    - 输入涌流电流: 1.7A(115VAC),0.9A(230VAC)
    - 工作温度范围: -40℃至+80℃
    - 存储温度和湿度: -40℃至+90℃,湿度10%~95%RH(非冷凝)

    三、产品特点和优势


    1. 宽电压输入范围: 可适应100VAC至305VAC的电压输入,确保在全球各地稳定工作。
    2. 高效率: 高达92%的工作效率,大幅降低能耗。
    3. 优良的调光功能: 支持多种调光方式,如0~10VDC、10V PWM信号以及电阻控制,满足不同场景的需求。
    4. 宽工作温度范围: 能够在-40℃至+80℃的极端环境下正常工作。
    5. 严格的安全认证: 符合多项国际安全标准(如EN61000-3-2, EN61000-3-3, EN55015, UL8750 等),确保设备运行时的安全性。

    四、应用案例和使用建议


    应用案例:
    - 住宅照明: 使用D01型驱动器进行全天调光,白天保持较高亮度,晚上逐渐调暗。
    - 街道照明: 使用D02型驱动器进行分时段调光,满足交通高峰期的需求。
    - 隧道照明: 使用D03型驱动器进行多阶段调光,确保隧道内照明的舒适度。
    使用建议:
    - 在安装过程中务必遵循制造商的安装手册,正确连接电线并确保接地良好。
    - 选择合适的安装位置,避免高温环境,以提高设备使用寿命。
    - 根据实际需求选择合适的型号,以达到最佳效果。

    五、兼容性和支持


    兼容性:
    - 本系列驱动器与各类LED灯具兼容,但不同型号的具体参数需参考手册确认。
    厂商支持:
    - 制造商提供详尽的技术支持和售后服务,包括安装指导、故障排查等。
    - 用户可以通过访问制造商官网或联系客服获取更多帮助。

    六、常见问题与解决方案


    常见问题:
    - 问题1: 电源输出电流不稳定。
    - 解决方法: 检查输入电压是否在规定范围内;确认所有连接点是否紧固。

    - 问题2: 设备出现过热现象。
    - 解决方法: 检查散热条件,确保空气流通良好;检查是否超过额定负载。
    - 问题3: 输出电流无法调节。
    - 解决方法: 检查调光控制器设置是否正确;确认所有连线无误。

    七、总结和推荐


    综上所述,105~150W Constant Current Mode LED Driver ELG-150-C系列是一款性能优越、功能强大的LED驱动器。它在商业照明和住宅照明领域的广泛应用证明了其高效、可靠的性能。因此,我强烈推荐这款产品给需要高质量LED照明解决方案的用户。在使用过程中,注意遵循安全规范并定期检查维护,以确保长期稳定运行。

ELG-150-C1750-3Y参数

参数
输出功率 151W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 -
长*宽*高 195mm*63mm*35.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

ELG-150-C1750-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-150-C1750-3Y ELG-150-C1750-3Y数据手册

ELG-150-C1750-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 188
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
