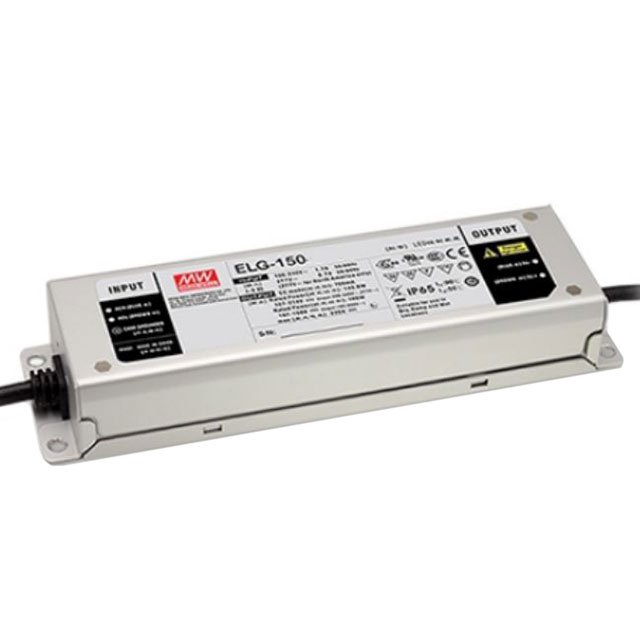

ELG-150-C1400AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 150W 1 100V(AC) 305V(AC) 195mm*63mm*35.5mm
供应商型号: TW-ELG-150-C1400AB
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 ELG-150-C1400AB

ELG-150-C1400AB概述

    ELG-150-C系列LED驱动器技术手册解析

    一、产品简介


    产品类型:
    ELG-150-C系列为常流模式(Constant Current Mode)的LED驱动器,广泛应用于工业照明及商业照明等领域。
    主要功能:
    通过提供稳定的电流输出,以满足LED灯具的供电需求。此系列驱动器支持多种调光方式,包括三合一调光(B/AB-Type)和智能定时调光(Dxx-Type),能够根据应用场景调整输出电流,从而实现精准的光照控制。此外,它还具有过温保护、过压保护等功能,确保长期运行的可靠性。
    应用领域:
    ELG-150-C系列LED驱动器适用于隧道照明、道路照明、住宅照明、工业照明等场所,其高效节能的特点使其成为现代智能照明系统的重要组成部分。

    二、技术参数


    以下是ELG-150-C系列的主要技术规格:
    | 参数 | 规格 |

    | 型号 | ELG-150-C700~C2100 |
    | 额定功率 | 105~150W |
    | 额定电流范围 | 500mA~2100mA |
    | 效率(典型值) | ≥92% |
    | 总谐波失真(THD)| ≤20% |
    | 电源输入电压范围 | 100~305VAC |
    | 调光范围 | 8%~100% |
    | 保护功能 | 过温保护、过压保护 |
    | 工作温度范围 | -40°C~+80°C |
    | 储存温度范围 | -40°C~+80°C |

    三、产品特点和优势


    1. 恒流模式设计:ELG-150-C系列采用恒流模式,可直接驱动LED光源,无需额外配置电流调节装置,降低了安装复杂度。
    2. 多重保护机制:具备过温保护、短路保护、过压保护等多种保护功能,提高了系统的稳定性和安全性。
    3. 宽电压适应性:支持100~305VAC的输入电压范围,能够在不同电压环境中可靠工作。
    4. 高效率与低功耗:效率高达92%,并且空载和待机状态下的功耗小于0.5W,符合环保标准。
    5. 调光灵活:支持多种调光方式,如三合一调光和智能定时调光,满足不同场景需求。
    6. 长寿命设计:在额定条件下,使用寿命可达1098.95小时,远超行业平均水平。

    四、应用案例和使用建议


    应用案例:
    1. 隧道照明:使用D03型调光设置,在隧道内提供从70%到100%的分阶段亮度变化,优化能源消耗。
    2. 道路照明:采用D02型调光设置,路灯亮度可在白天至深夜间自动调节,降低夜间亮度过高的浪费。
    3. 住宅照明:D01型调光设置适用于家庭照明,可模拟自然光线变化,提升居住舒适感。
    使用建议:
    - 在高湿度环境下使用时,建议将驱动器安装在通风良好的位置,并确保防护等级达到IP65/IP67。
    - 调整调光范围时,需注意最低调光水平不低于8%,以免影响输出电流稳定性。
    - 长时间满负载运行时,定期检查驱动器外壳温度,避免因过热导致故障。

    五、兼容性和支持


    - 兼容性:ELG-150-C系列支持多种LED模块的连接方式,且具备较强的抗干扰能力,能与其他标准设备无缝集成。
    - 厂商支持:MEAN WELL提供详尽的技术文档和售后服务,客户可通过官方网站获取更多资料和技术支持。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流波动过大 | 检查输入电压是否稳定,调整调光范围至适宜区间。 |
    | 设备启动困难 | 确认接线正确,尤其是确保PE接地良好。 |
    | 长期运行温度过高 | 增加散热措施或降低负载强度。 |

    七、总结和推荐


    综合评价:
    ELG-150-C系列LED驱动器凭借其卓越的性能、便捷的操作和可靠的保护机制,在众多同类产品中脱颖而出。它不仅适合大型照明项目,也能满足小型场景的需求。
    推荐结论:
    ELG-150-C系列是高性能LED驱动器的理想选择,尤其适用于需要恒流输出和智能化管理的应用场合。强烈推荐给需要高效、稳定和灵活控制的客户群体。

ELG-150-C1400AB参数

参数
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 -
输出功率 150W
电压-输出1 -
长*宽*高 195mm*63mm*35.5mm
零件状态 在售
包装方式 盒装

ELG-150-C1400AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-150-C1400AB ELG-150-C1400AB数据手册

ELG-150-C1400AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
