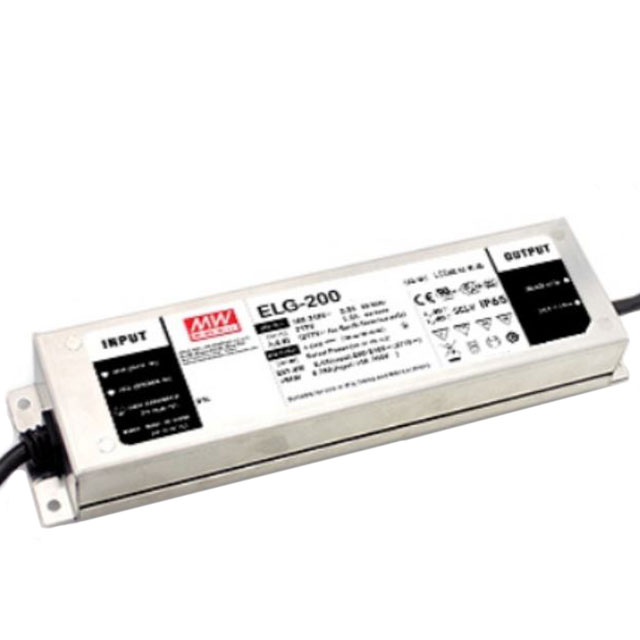

ELG-200-36AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: TW-ELG-200-36AB
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 ELG-200-36AB

ELG-200-36AB概述


    产品简介


    产品类型与功能
    ELG-200系列是一款具有恒压(CV)和恒流(CC)模式的LED驱动器,适用于144W到200W的应用场景。此系列驱动器设计用于驱动LED灯具,并提供了高效率和稳定的输出电压与电流,适用于室内照明、户外照明、工业照明等多个应用领域。
    应用领域
    ELG-200系列广泛应用于商业建筑、工业设施、道路照明、景观照明及隧道照明等场景。此外,其紧凑的设计和出色的能效也使其成为各种需要高可靠性和稳定性LED照明系统的理想选择。

    技术参数


    | 参数 | 值 |

    | 输出电压范围 | 12V - 54V |
    | 输入电压范围 | 100VAC - 305VAC |
    | 频率范围 | 47 - 63Hz |
    | 功率因数 | 0.92 - 0.97 |
    | 效率(典型值) | 92% - 93% |
    | 交流输入电流 | 1.0A - 1.8A |
    | 启动浪涌电流(典型值) | 10ms / 230VAC, 10ms / 115VAC |
    | 泄漏电流 | <0.75mA / 277VAC |
    | EMC抗扰度 | 符合EN55015, EN61000-3-2 Class C等标准 |
    | 工作温度 | -40°C - +90°C |
    | 工作湿度 | 5% - 95% 非冷凝 |
    | 存储温度/湿度 | -40°C - +85°C,10% - 95% 非冷凝 |
    | 温度系数 | ±0.03%/°C (0 - 50°C) |
    | 振动测试 | 10 - 500Hz, 5G |

    产品特点和优势


    独特功能和优势
    1. 多功能操作模式:ELG-200系列可以在恒压(CV)和恒流(CC)模式之间切换,根据具体需求提供灵活的操作方式。
    2. 卓越的能效:在满负载条件下,其功率因数高达0.97,效率超过93%,这使得ELG-200系列能够有效节省能源,降低运营成本。
    3. 优越的保护机制:具备短路保护、过温保护和过载保护,确保系统在极端条件下的安全运行。
    4. 广泛的调光功能:支持多种调光方式,包括0-10VDC、10V PWM信号和电阻调节,适用于不同的应用场景。
    5. 良好的兼容性:通过了多个国际认证标准(如UL8750, CSA C22.2 No. 250.13-12等),确保了产品的全球适用性。

    应用案例和使用建议


    实际使用场景
    ELG-200系列已被成功应用于多种场所,例如:
    - 住宅照明:采用D01-Type进行调光,满足家居照明的需求。
    - 街道照明:采用D02-Type,能够在夜晚自动调整亮度,节省电力。
    - 隧道照明:采用D03-Type,提供稳定的照明效果。
    使用建议
    1. 温度管理:在高湿度环境下工作时,需注意散热以避免高温对驱动器的影响。
    2. 正确连接:遵循正确的连接方式,特别是对于DIM-和DIM+端子,避免错误连接导致的安全隐患。
    3. 定时调光:利用智能定时调光功能,可以实现更高效的时间段控制,进一步节省能源。

    兼容性和支持


    兼容性
    ELG-200系列在多种电气系统中均表现良好,可与其他符合相应标准的电子元件兼容。用户若遇到任何兼容性问题,可联系制造商进行技术支持。
    支持与维护
    制造商提供全面的技术支持和售后保障,包括故障排除、更换服务和定期维护计划。此外,用户可以通过官方网站或客服热线获得相关文档和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不稳定 | 检查电源连接是否稳固,确认负载是否正常 |
    | 温度过高 | 确认散热系统工作正常,调整工作环境温度 |
    | 调光功能失效 | 检查调光线缆连接,确认调光信号输入正确 |

    总结和推荐


    综合评估
    ELG-200系列LED驱动器以其高可靠性、高效能和多样化调光功能在众多应用中脱颖而出。其强大的保护机制和广泛的兼容性进一步增强了产品的市场竞争力。
    推荐结论
    鉴于其出色的表现和广泛应用前景,我们强烈推荐ELG-200系列LED驱动器给那些寻求高性能、高稳定性的照明解决方案的用户。

ELG-200-36AB参数

参数
输出数量 1
调光 -
输出功率 200W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-200-36AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-200-36AB ELG-200-36AB数据手册

ELG-200-36AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
