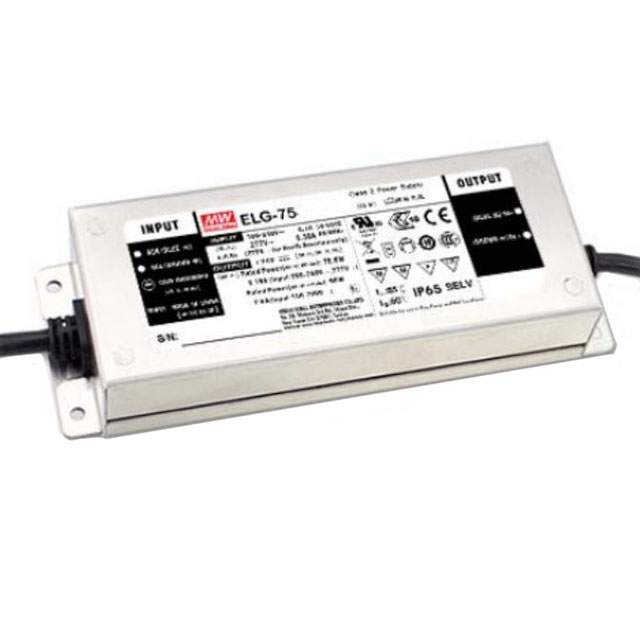

ELG-75-12AB-3Y

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 60W 1 100V(AC) 305V(AC) 156mm*63mm*35.5mm
供应商型号: SCE-ELG-75-12AB-3Y
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 ELG-75-12AB-3Y

ELG-75-12AB-3Y概述

    电子元器件产品技术手册:ELG-75系列LED驱动器

    1. 产品简介


    ELG-75系列是一款具备恒压及恒流模式的48至75瓦LED驱动器,特别适用于多种照明场合。它提供从12V到48V的不同电压等级,可以满足不同的灯具需求。本系列产品通过严格的电气安全和电磁兼容性标准测试,确保在复杂环境下稳定可靠运行。

    2. 技术参数


    - 输入电压范围: 100-180VAC 或 200-305VAC
    - 输出电压范围:
    - ELG-75-12: 12V
    - ELG-75-24: 24V
    - ELG-75-36: 36V
    - ELG-75-42: 42V
    - ELG-75-48: 48V
    - 额定电流:
    - ELG-75-12: 5A
    - ELG-75-24: 2.15A
    - ELG-75-36: 1.05A
    - ELG-75-42: 0.9A
    - ELG-75-48: 0.8A
    - 功率: 60W 至 76.8W
    - 效率:
    - ELG-75-12: 85%
    - ELG-75-24: 88%
    - ELG-75-36: 89%
    - ELG-75-42: 90%
    - ELG-75-48: 90%
    - 纹波与噪声: 最大250mVp-p
    - 工作温度范围: -40°C 至 +85°C
    - 防护等级: IP65/IP67
    - 认证标准: UL8750, CSA C22.2 No. 250.13-12, IEC/EN/AS/NZS 61347-1, IEC/EN/AS/NZS 61347-2-13 等

    3. 产品特点和优势


    - 高效率: 可达90%,适合各种照明场景。
    - 多模式工作: 支持恒压模式和恒流模式。
    - 高防护等级: IP65/IP67,适合户外安装。
    - 宽工作温度范围: -40°C 至 +85°C,适应不同环境条件。
    - 丰富的调光功能: 支持0-10VDC、PWM信号和电阻调节。

    4. 应用案例和使用建议


    ELG-75系列适用于住宅、街道和隧道照明等多种场景。例如,在住宅照明中,可以使用D01型配置实现从晚上6点开始的恒流调光,随着时间推移逐步降低亮度;在街道路灯中,可以在夜间逐步提升亮度以保证足够的照明。安装时应注意连接地线以增强电磁兼容性,避免因干扰导致故障。

    5. 兼容性和支持


    - 兼容性: 与多种灯具兼容,支持DALI标准。
    - 技术支持: MEAN WELL提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: 驱动器无法正常启动
    - A: 检查输入电源是否符合规格,确保接线无误。
    - Q: 输出电流不稳定
    - A: 检查负载是否超出额定范围,确认接线牢固。

    7. 总结和推荐


    ELG-75系列以其高效率、多功能调光能力和广泛的适用性,成为市场上颇具竞争力的产品。其稳定的性能和可靠的防护设计使其成为各种照明项目的理想选择。强烈推荐在需要高性能LED驱动器的应用场景中使用。
    本文基于ELG-75系列LED驱动器的技术手册编写,详细介绍了该产品的基本信息、技术参数、产品特点、应用案例、兼容性和支持等内容。希望对读者了解和选择合适的产品有所帮助。

ELG-75-12AB-3Y参数

参数
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 -
输出功率 60W
电压-输出1 -
电压-输出2 -
长*宽*高 156mm*63mm*35.5mm
零件状态 在售
包装方式 盒装

ELG-75-12AB-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-75-12AB-3Y ELG-75-12AB-3Y数据手册

ELG-75-12AB-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 330.1153
5+ ¥ 319.1864
10+ ¥ 303.7575
25+ ¥ 292.7215
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 330.11
