HLG-40H-15AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) With Dimming 147.2mm*61.5mm*36.8mm
供应商型号: HLG-40H-15AB
供应商: TME
标准整包数: 1

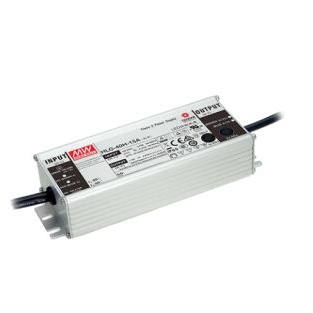

MEAN WELL/台湾明纬 LED电源 HLG-40H-15AB

HLG-40H-15AB概述


    产品简介


    HLG-40H 系列是Mean Well公司推出的40W单输出开关电源,专为LED照明和移动标识等应用而设计。该系列电源具有宽范围交流输入(最高达305VAC),内置主动功率因数校正(PFC)功能,以确保高效的电力转换。此外,它还提供过电流、过电压和过温保护功能,适用于干燥、潮湿和水浸环境。HLG-40H系列电源符合全球安全法规,提供5年保修,非常适合室内和室外应用。

    技术参数


    - 型号:HLG-40H-12, HLG-40H-15, HLG-40H-20, HLG-40H-24, HLG-40H-30, HLG-40H-36, HLG-40H-42, HLG-40H-48, HLG-40H-54
    - 直流电压:最大值可达305VAC
    - 额定电流:0.5A 至 3.33A
    - 额定功率:40W
    - 效率:最高可达89.5%
    - 工作温度:-40°C 至 +70°C
    - 存储温度:-40°C 至 +80°C
    - 振动:10 Hz 至 500 Hz,12 分钟/周期,每个轴向72分钟
    - 工作湿度:20% 至 95% RH 非凝露环境
    - 泄漏电流:<0.75mA / 277VAC
    - 浪涌电流:冷启动时可达70A / 230VAC
    - 输入电压范围:90VAC 至 305VAC

    产品特点和优势


    HLG-40H系列电源的最大特点是其出色的能效和宽范围的输入电压。其内置的主动PFC功能可提高功率因数,使其能够在多种负载条件下稳定工作。该系列还提供多种电压和电流等级选择,适用于不同应用需求。其IP67/IP65防水设计,使得它不仅适合室内应用,也适用于室外环境。此外,内置的三合一调光功能(通过1~10Vdc或PWM信号或电阻调节)提供了灵活的控制选项,方便集成到现有系统中。

    应用案例和使用建议


    HLG-40H系列广泛应用于LED照明和移动标识等场合。例如,在商业照明项目中,用户可以利用其内置的三合一调光功能来实现亮度的精确调节,同时保持稳定的输出。在户外环境中,其IP67/IP65的设计可以确保长时间的耐用性。为了确保最佳性能,建议用户在使用前仔细检查所有电气参数,并遵循制造商的安装指南。

    兼容性和支持


    HLG-40H系列电源支持广泛的电子设备和应用,如LED灯泡、显示器和其他需要恒流驱动的应用。该系列电源由Mean Well公司制造,并在全球范围内提供技术支持和保修服务。如果需要进一步的技术支持或配件采购,建议联系Mean Well官方销售代表。

    常见问题与解决方案


    1. 问:如何调整输出电流?
    - 答:可以通过连接DIM+和DIM-之间的1~10Vdc或10V PWM信号来调节输出电流。此外,还可以通过内部电位器进行调整。
    2. 问:如何处理过载情况?
    - 答:当发生过载时,电源会自动进入短路保护模式,并在故障消除后自动恢复。用户需检查负载情况并适当调整负载。
    3. 问:如何正确安装电源?
    - 答:根据制造商提供的安装指南进行安装。确保所有连接正确无误,并遵守所有电气安全规范。

    总结和推荐


    HLG-40H系列电源凭借其高效能、高可靠性以及宽范围的输入电压适应性,成为LED照明和移动标识应用的理想选择。其内置的多重保护机制和三合一调光功能增加了产品的灵活性和易用性。综上所述,我们强烈推荐使用HLG-40H系列电源,特别是在需要高效能、多功能和高可靠性的LED应用场合。

HLG-40H-15AB参数

参数
调光 With Dimming
输出功率 40W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
长*宽*高 147.2mm*61.5mm*36.8mm
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-40H-15AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-40H-15AB HLG-40H-15AB数据手册

HLG-40H-15AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.375 ¥ 344.9713
5+ $ 37.856 ¥ 308.4588
10+ $ 35.964 ¥ 295.6824
20+ $ 34.854 ¥ 286.5564
库存: 4
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 344.97
