ELG-100-54AB-3Y

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 100V(AC) 305V(AC) Analog,PWM 175mm*63mm*35.5mm
供应商型号: SCE-ELG-100-54AB-3Y
供应商: 海外现货
标准整包数: 1

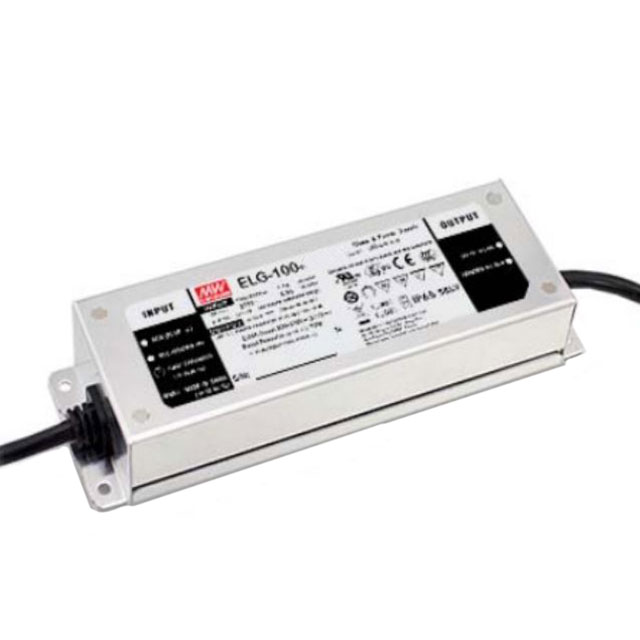

MEAN WELL/台湾明纬 LED电源 ELG-100-54AB-3Y

ELG-100-54AB-3Y概述

    70~100W Constant Voltage + Constant Current LED Driver

    产品简介


    70~100W系列恒压恒流LED驱动器是设计用于提供高效率和可靠性的专业电源设备。这些驱动器能够通过恒压模式(通常需要额外的DC/DC驱动器)或直接恒流模式(无需额外驱动器)驱动LED模块。该系列产品适用于多种环境条件,广泛应用于各种照明应用场合,如隧道照明、街道照明和住宅照明等。

    技术参数


    - 输出电压范围:21.6~26.4V / 32.4~39.6V / 37.8~46.2V / 43.2~52.8V
    - 输入电压范围:100~305VAC(95~108%功率因数)
    - 电流范围:1.14~2.28A / 1.33~2.66A / 1~2A / 0.89~1.78A
    - 最大功率:96W / 95.76W / 95.76W / 96.12W
    - 纹波与噪声:≤200mVp-p / ≤250mVp-p / ≤300mVp-p / ≤350mVp-p
    - 总谐波失真:THD<20%(负载50%/115VAC;负载60%/230VAC;负载75%/277VAC)
    - 效率:最高可达91%
    - 温度系数:±0.03%/°C(0~60°C)
    - 保护功能:短路保护、过温保护、过载保护
    - EMC特性:符合EN55015、EN61000-3-2 Class C、EN61000-3-3、GB17743、GB17625.1、EAC TP TC 020、KC KN15 KN61547

    产品特点和优势


    - 宽电压输入范围:100~305VAC,适合不同国家电网电压需求。
    - 高效率:在典型应用场景中可达91%,大大节省能源。
    - 多功能调光功能:支持DALI标准、智能定时调光等功能,灵活适应不同的照明控制需求。
    - 宽工作温度范围:-40~+80°C,适合严苛环境应用。
    - 过载和短路保护:具备自动恢复功能,确保系统的长期稳定运行。

    应用案例和使用建议


    - 隧道照明:根据ELG-100系列的Smart Timer调光功能,可以实现白天到夜晚逐步调光的过程。例如,在D03型调光设置下,从黄昏开始逐渐调整至夜间全亮状态。
    - 街道照明:可以根据实际使用需求设置不同的亮度级别,例如在晚上8点开始提升亮度至100%,凌晨3点后逐渐降低亮度。
    - 住宅照明:通过调光功能,可以在傍晚时段逐渐增加亮度,以营造舒适的氛围。
    使用建议:
    - 安装位置选择:驱动器应安装在通风良好且不易受潮的位置,避免过热或潮湿影响其寿命。
    - 连接线缆选择:根据具体的负载需求选择合适的连接线缆,避免过大的电压降导致灯具性能下降。

    兼容性和支持


    - 兼容性:与各种标准灯具和控制系统兼容,易于集成。
    - 技术支持:供应商提供详尽的技术支持和售后服务,如有任何疑问可随时联系厂商。

    常见问题与解决方案


    - 问题一:启动困难。
    - 解决方案:检查电源输入线路是否连接正确,确保输入电压处于额定范围内。
    - 问题二:输出电流不稳定。
    - 解决方案:重新设置调光控制器的参数,确保驱动器和控制器之间协调一致。
    - 问题三:温度过高。
    - 解决方案:确保良好的通风条件,避免驱动器过热。

    总结和推荐


    ELG-100系列70~100W恒压恒流LED驱动器凭借其高效率、宽工作范围及灵活的调光功能,在照明系统中表现出色。无论是商业还是民用照明项目,该系列产品都是理想的选择。强烈推荐使用此款LED驱动器来提高照明系统的整体性能和可靠性。

ELG-100-54AB-3Y参数

参数
输出功率 96W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 Analog,PWM
长*宽*高 175mm*63mm*35.5mm
零件状态 在售
包装方式 盒装

ELG-100-54AB-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-100-54AB-3Y ELG-100-54AB-3Y数据手册

ELG-100-54AB-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
