ELG-200-24AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 202W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: 709-ELG-200-24AB
供应商: Mouser
标准整包数: 1

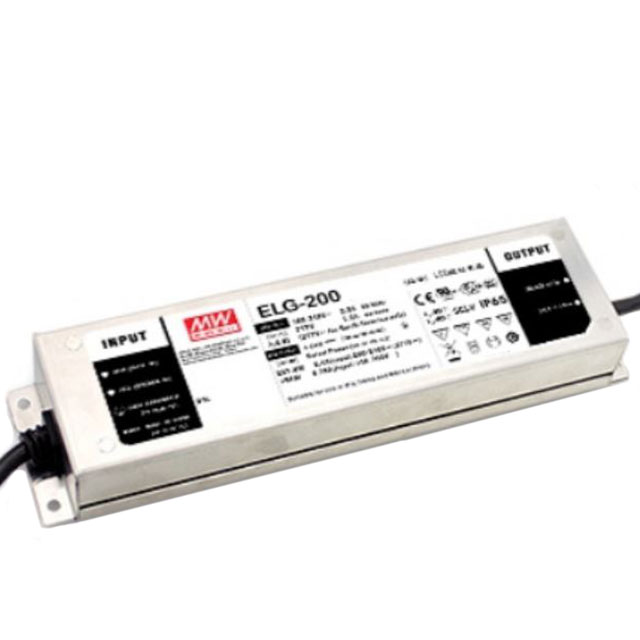

MEAN WELL/台湾明纬 LED电源 ELG-200-24AB

ELG-200-24AB概述


    产品简介


    ELG-200系列恒压恒流LED驱动器
    ELG-200系列是一款适用于144至200瓦功率范围的高效率恒压(CV)+恒流(CC)LED驱动器。该驱动器专为室内和室外照明应用设计,能够在广泛的电压输入范围内提供稳定的电力供应。此系列产品包括多种型号,分别针对不同的输出电压和电流需求进行配置。例如,ELG-200-12输出12伏特,而ELG-200-54则提供54伏特的输出。
    主要功能和应用领域
    - 功能: ELG-200系列具备高效率、宽输入电压范围和多种保护机制(如过温保护和短路保护),适用于商业、工业及户外照明项目。
    - 应用领域: 适用于各种类型的LED灯具,包括路灯、建筑立面照明、工厂照明、商场照明等。

    技术参数


    输出规格
    | 型号 | 输出电压 (V) | 额定电流 (A) | 功率 (W) | 最大输出电压 (V) |

    | ELG-200-12 | 12 | 16 | 144 | 54 |
    | ELG-200-24 | 24 | 8.4 | 200 | 34 |
    | ELG-200-36 | 36 | 5.55 | 199.8 | 48 |
    | ELG-200-42 | 42 | 4.76 | 199.9 | 54 |
    | ELG-200-48 | 48 | 4.16 | 199.8 | 63 |
    | ELG-200-54 | 54 | 3.72 | 199.7 | 67 |
    电气特性
    - 输入电压范围: 100VAC ~ 277VAC
    - 频率范围: 47 ~ 63Hz
    - 效率: 90% ~ 93%
    - 功率因数: ≥ 0.92(全负载时)
    - 总谐波失真(THD): < 20%(负载为50%/115VAC、230VAC;75%/277VAC)
    工作环境
    - 工作温度: -40℃ ~ +90℃
    - 湿度范围: 5 ~ 95%RH(非凝露条件)

    产品特点和优势


    ELG-200系列具有以下显著特点和优势:
    - 高效率: 可达到93%的工作效率,降低能源消耗。
    - 宽输入电压范围: 能够适应全球范围内的电源条件。
    - 多保护机制: 包括过温保护、短路保护等,确保长期稳定运行。
    - 多功能控制接口: 支持通过多种方式进行调光控制,如0~10VDC、10V PWM信号和电阻控制。

    应用案例和使用建议


    应用案例
    ELG-200系列广泛应用于不同类型的照明系统,例如:
    - 商业照明: 商场、酒店、办公室等室内照明。
    - 户外照明: 街道、广场、公园等户外景观照明。
    - 工业照明: 工厂、仓库等大型照明系统。
    使用建议
    - 在安装前,需根据具体照明需求选择合适的输出电压和电流。
    - 确保输入电压和电流不超过额定值,避免过载引发故障。
    - 定期检查和维护,确保散热良好,避免长时间高温运行。

    兼容性和支持


    ELG-200系列经过多项安全和电磁兼容性认证,符合国际标准,如EN61347-1, EN61347-2-13等。此外,该产品与各类LED灯具和控制系统具有良好兼容性,可广泛应用于各种照明项目。
    厂商提供详尽的技术文档和支持服务,客户可通过官方渠道获取更多信息和技术支持。

    常见问题与解决方案


    问题1:驱动器出现过热保护
    解决方案: 检查安装环境的通风情况,确保有足够的散热空间。同时,检查是否超出了驱动器的最大额定负载。
    问题2:输出电压不稳定
    解决方案: 检查输入电压是否在额定范围内,确认连接线缆无损坏。如仍无法解决问题,联系技术支持。
    问题3:电源启动困难
    解决方案: 检查输入电源是否正常,尝试重新接通电源。如果依然存在启动困难,可能需要更换驱动器。

    总结和推荐


    综合评估
    ELG-200系列作为一款高性能LED驱动器,具有高效、可靠、灵活的特点,适用于多种应用场合。该系列不仅满足了基本的电气性能要求,还提供了丰富的功能和保护机制,保障系统的稳定运行。
    推荐使用
    综上所述,ELG-200系列恒压恒流LED驱动器是高质量的选择,非常适合需要高效能、多功能且可靠性高的照明项目。无论是商用还是工业用途,都能提供出色的性能表现。

ELG-200-24AB参数

参数
输出数量 1
调光 -
输出功率 202W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-200-24AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-200-24AB ELG-200-24AB数据手册

ELG-200-24AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.184 ¥ 533.9048
5+ $ 59.6808 ¥ 504.3028
12+ $ 58.9896 ¥ 498.4621
60+ $ 57.057 ¥ 482.1317
108+ $ 56.931 ¥ 481.067
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 533.9
