ELG-200-54AB-3Y

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 201W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: SCE-ELG-200-54AB-3Y
供应商: 海外现货
标准整包数: 1

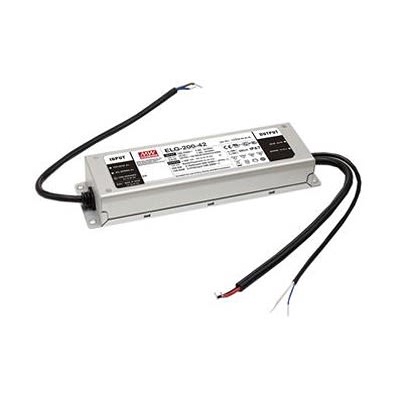

MEAN WELL/台湾明纬 LED电源 ELG-200-54AB-3Y

ELG-200-54AB-3Y概述

    ELG-200 系列恒流/恒压LED驱动器技术手册

    1. 产品简介


    ELG-200系列是一款高效率的144至200瓦恒流/恒压LED驱动器,适用于商业、工业和户外照明系统。此系列产品提供多种电压输出选择(如12V, 24V, 36V, 42V, 48V, 54V),同时具备电流调节和智能调光功能。这些驱动器具有出色的能效和可靠性,适用于需要精确控制和高效能源管理的应用场景。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 输出电压范围 | 12V-54V |
    | 额定电流 | 16A (12V),5.55A (36V) |
    | 最大功率 | 200W |
    | 工作频率范围 | 47~63Hz |
    | 输入电压范围 | 100VAC~305VAC |
    | 功率因数 | ≥0.97 (115VAC),≥0.95 (230VAC) |
    | 效率 | ≥93% |
    | 温度系数 | ±0.03%/℃ |
    | 防护等级 | IP65, IP67 |
    | 工作温度范围 | -40℃~90℃ |
    | 储存温度湿度范围 | -40℃~95℃,RH 10%~95% |
    | 振动防护等级 | 10~500Hz,5G,12min/周期 |
    | MTBF(平均无故障时间) | ≥826.7K小时 |

    3. 产品特点和优势


    - 高能效:ELG-200系列驱动器的工作效率最高可达93%,能够有效降低能耗。
    - 宽输入电压范围:支持100VAC~305VAC,适应不同供电环境。
    - 宽温度范围:能够在极端环境下可靠运行,工作温度范围为-40℃~90℃。
    - 保护机制完善:具备短路保护、过温保护、过压保护等功能,确保长期稳定运行。
    - 智能调光:支持0~10VDC,10V PWM信号,电阻等多种调光方式,满足不同需求。

    4. 应用案例和使用建议


    应用案例:
    - 商业照明:例如商场、酒店、办公室等场所的照明系统。
    - 工业照明:例如工厂、仓库等需要高亮度且长时间工作的环境。
    - 户外照明:如街道照明、景观照明等户外照明场景。
    使用建议:
    - 在进行安装时,应确保驱动器安装位置通风良好,避免过热。
    - 调光设置应根据实际使用需求调整,以实现最佳能效和视觉效果。
    - 定期检查驱动器连接线路及电源输入端子,确保接触良好,无松动或腐蚀现象。

    5. 兼容性和支持


    ELG-200系列驱动器兼容主流的DALI调光标准,适用于不同的灯具和控制系统。产品符合国际安全标准,如UL8750,IEC/EN/AS/NZS 61347-1,IEC/EN/AS/NZS 61347-2-13等,可广泛应用于全球市场。制造商提供全面的技术支持和服务,包括安装指导、故障排查等,确保用户获得最佳体验。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 无法启动 | 检查输入电压是否正常,确保接线无误。 |
    | 输出电流不稳定 | 检查负载情况,确保负载匹配;检查调光输入信号。 |
    | 输出电压异常 | 检查输入电压是否正常,确保连接无误。 |

    7. 总结和推荐


    总结:
    ELG-200系列恒流/恒压LED驱动器凭借其高效率、宽输入电压范围、宽工作温度范围及完善的保护机制,在各类商业、工业及户外照明应用中表现出色。其智能调光功能也使其能够灵活适应各种场景的需求。
    推荐:
    鉴于其优异的性能和广泛的适用性,我们强烈推荐ELG-200系列LED驱动器用于需要高精度控制和高效能源管理的照明项目。无论是在商业照明、工业照明还是户外照明领域,它都能为用户提供可靠而高效的解决方案。

ELG-200-54AB-3Y参数

参数
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 -
输出功率 201W
电压-输出1 -
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-200-54AB-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-200-54AB-3Y ELG-200-54AB-3Y数据手册

ELG-200-54AB-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 480.6547
5+ ¥ 464.69
10+ ¥ 442.1895
20+ ¥ 426.2248
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 480.65
