首页  >  产品百科  >  ELG-100-48AB

ELG-100-48AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 100V(AC) 305V(AC) Analog,PWM 175mm*63mm*35.5mm
供应商型号: TW-ELG-100-48AB
供应商: 期货订购
标准整包数: 1

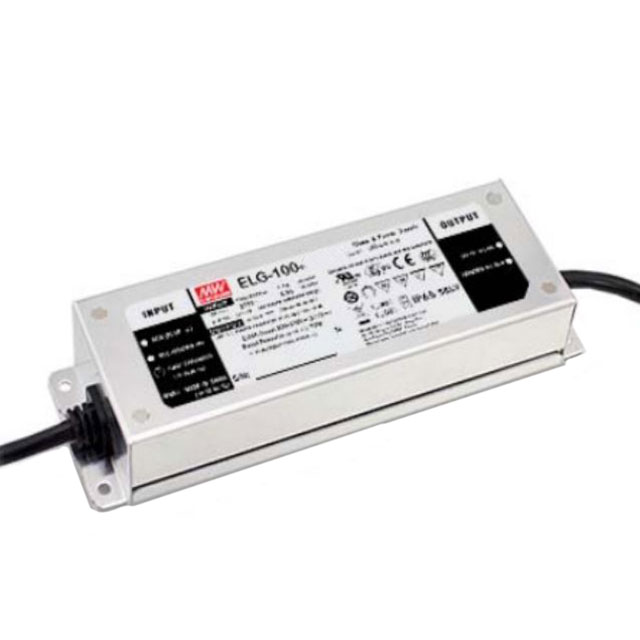

MEAN WELL/台湾明纬 LED电源 ELG-100-48AB

ELG-100-48AB概述

    70~100W 恒压恒流LED驱动器

    产品简介


    本系列电子元器件为70至100瓦特的恒压恒流LED驱动器(ELG-100系列)。该系列产品设计用于满足不同功率需求的LED照明系统。主要功能是通过恒定电压或恒定电流模式提供稳定的电源输出,以确保LED灯具正常运行。ELG-100系列的应用范围广泛,适用于户外照明、商业照明、工业照明及建筑照明等多个领域。

    技术参数


    - 输出电压范围:21.6 ~ 26.4V、32.4 ~ 39.6V、37.8 ~ 46.2V、43.2 ~ 52.8V
    - 输入电压范围:100 ~ 305VAC
    - 输入频率范围:47 ~ 63Hz
    - 额定功率:70 ~ 100W
    - 效率:高达91%
    - 启动电流:最大100ms (115VAC时)
    - 浪涌电流:典型值15ms (115VAC时)
    - 防护等级:IP65 或 IP67
    - 工作温度:-40 ~ +80℃
    - 工作湿度:20 ~ 95% RH 非凝露
    - 总谐波失真(THD):<20%

    产品特点和优势


    - 高效率:最高可达到91%,在同类产品中表现优异。
    - 宽电压输入范围:适合全球各地的电网标准。
    - 过载保护:具备过温保护和过压保护机制,确保稳定可靠的运行。
    - 智能调光功能:兼容DALI和SMART TIMER调光功能,提供多种调光控制方式。
    - 高可靠性:经过严格的测试和验证,具有较高的抗干扰能力和抗振动能力。

    应用案例和使用建议


    - 住宅照明:适用于家居照明,如客厅、卧室和走廊等。建议使用D01型进行调光设置,以适应不同的时间段和光线需求。
    - 街道照明:适用于公共街道和广场照明,推荐使用D02型进行调光设置,以便更好地匹配不同时段的需求。
    - 隧道照明:适用于隧道照明系统,推荐使用D03型进行调光设置,根据隧道内部的光照条件进行调整。
    使用建议:
    - 确保正确连接PE线,以实现完整的电磁兼容性和安全使用。
    - 在使用前请仔细阅读安装手册,按照指示正确接线。

    兼容性和支持


    ELG-100系列支持广泛的交流输入电压,并且与各种LED灯具兼容。制造商提供了详尽的技术文档和安装指南,此外还提供客户支持服务和技术咨询。

    常见问题与解决方案


    - Q: 如何正确安装PE线?
    - A: 请参考安装手册中的详细步骤,将PE线连接到外壳,确保完全的电磁兼容性。

    - Q: 如何调节输出电流?
    - A: 可以通过DIM+和DIM-端口接入外部电压信号或PWM信号来调节输出电流,具体方法参见技术手册。

    总结和推荐


    ELG-100系列LED驱动器凭借其高效率、宽电压输入范围和强大的保护机制,在LED照明领域具有显著的优势。推荐在需要稳定电源输出和智能调光控制的场合使用该系列产品,特别是对产品质量和可靠性要求高的应用场景。如果您有任何疑问或需要更多技术支持,请联系MEAN WELL获取帮助。

ELG-100-48AB参数

参数
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 Analog,PWM
输出功率 96W
电压-输出1 -
长*宽*高 175mm*63mm*35.5mm
应用等级 工业级
零件状态 在售
包装方式 盒装

ELG-100-48AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-100-48AB ELG-100-48AB数据手册

ELG-100-48AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 189
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
