首页  >  产品百科  >  ELG-200-48AB-3Y

ELG-200-48AB-3Y

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: SCE-ELG-200-48AB-3Y
供应商: 海外现货
标准整包数: 1

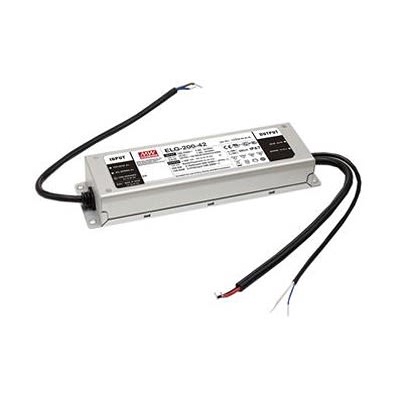

MEAN WELL/台湾明纬 LED电源 ELG-200-48AB-3Y

ELG-200-48AB-3Y概述


    产品简介


    产品名称:ELG-200系列恒压恒流LED驱动器
    产品类型:ELG-200系列是144W到200W的LED驱动器,适用于需要高效率和稳定输出的LED照明系统。
    主要功能:
    - 恒压输出(CV)
    - 恒流输出(CC)
    - 支持100VAC至305VAC的输入电压范围
    应用领域:
    - 商业照明
    - 工业照明
    - 隧道照明
    - 街道路灯

    技术参数


    输出电压范围:12V、24V、36V、42V、48V、54V
    频率范围:47Hz至63Hz
    功率因数:115VAC下0.97;230VAC下0.95;277VAC下0.92
    效率(典型值):高达93%
    输入电流:1.8A/115VAC;1.2A/230VAC;1.0A/277VAC
    浪涌电流(典型值):230VAC下10ms;115VAC下10ms
    泄漏电流:<0.75mA/277VAC
    EMC抗扰度:符合EN55015、EN61000-3-2 Class C(负载50%时);EN61000-3-3;GB17625.1、GB17743;EAC TP TC 020;KC KN15 KN61547
    工作温度:-40°C至+70°C
    存储温度:-40°C至+85°C
    湿度范围:20%至95%RH,无冷凝
    振动:10Hz至500Hz,5G,12分钟/周期,每个轴方向上周期为72分钟
    稳态时间:典型值5ms,100ms/230VAC,1000ms/115VAC
    瞬态时间:典型值10ms,10ms/230VAC,10ms/115VAC

    产品特点和优势


    独特功能:
    - 支持多种调光方法,包括0~10VDC、10V PWM信号及电阻调光
    - 兼容DALI标准,支持智能定时调光功能
    - 超高的工作温度范围(-40°C至+70°C)
    市场竞争力:
    - 优异的效率和高功率因数
    - 强大的EMC抗干扰能力
    - 高可靠性及长寿命

    应用案例和使用建议


    实际应用案例:
    - 商业大楼内外的照明系统
    - 高速公路及城市街道的照明设施
    - 地铁及隧道内的照明系统
    使用建议:
    - 在使用过程中,确保输入电压在规定范围内以维持高效能
    - 调光时应遵循推荐的调光方法,避免非预期的工作模式

    兼容性和支持


    兼容性:
    - 与各种品牌和型号的LED灯具兼容
    支持:
    - 厂商提供详细的安装指南和技术支持

    常见问题与解决方案


    常见问题:
    - 输出电压不稳定
    - 故障自动重启
    解决方案:
    - 确保输入电压稳定且在正常范围内
    - 检查连接线路是否松动或损坏

    总结和推荐


    综合评估:
    - ELG-200系列驱动器以其高效、稳定的性能和广泛的适用性成为市场上备受青睐的产品。
    - 其宽泛的工作温度范围和出色的抗干扰能力使其适用于各种恶劣的环境条件。
    推荐结论:
    - 强烈推荐给需要高性能LED驱动器的应用场合,无论是商业还是工业项目。

ELG-200-48AB-3Y参数

参数
调光 -
输出功率 200W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-200-48AB-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-200-48AB-3Y ELG-200-48AB-3Y数据手册

ELG-200-48AB-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 453.1183
5+ ¥ 438.0108
10+ ¥ 416.9031
20+ ¥ 401.7956
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 453.11
