ELG-240-24AB-3Y

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: SCE-ELG-240-24AB-3Y
供应商: 海外现货
标准整包数: 1

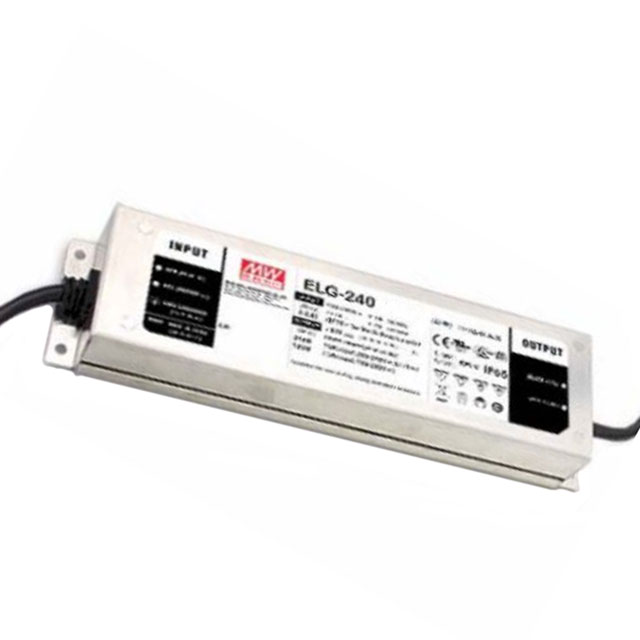

MEAN WELL/台湾明纬 LED电源 ELG-240-24AB-3Y

ELG-240-24AB-3Y概述


    产品简介


    ELG-240系列 LED驱动器
    ELG-240系列是适用于LED照明系统的恒压加恒流型电源,提供了从180W到240W的输出功率范围。该系列产品通过提供精确稳定的电压和电流输出,确保LED照明系统的高效运行。ELG-240系列广泛应用于商业照明、街道照明、隧道照明等需要高性能LED驱动器的应用场景中。

    技术参数


    | 参数 | 值 |

    | 输出电压范围 | 100VAC ~ 305VAC |
    | 工作频率范围 | 47 ~ 63 Hz |
    | 功率因数(满载) | 0.97 / 115VAC, 0.95 / 230VAC, 0.92 / 277VAC |
    | 效率(典型值) | 最高可达93% |
    | 输入电流 | 2.2A / 115VAC, 1.5A / 230VAC, 1.2A / 277VAC |
    | 冲击电流 | 10ms / 230VAC, 10ms / 115VAC |
    | 泄漏电流 | <0.75mA / 277VAC |
    | EMC抗扰度 | 符合EN55015、EN61000-3-2 Class C(负载50%时)、EN61000-3-3;GB17625.1、GB17743;EAC TP TC 020;KC KN15 KN61547 |
    | 工作温度 | -40 ~ +90℃ |
    | 工作湿度 | 20 ~ 95% RH 非冷凝 |
    | 存储温度、湿度 | -40 ~ +90℃,10 ~ 95% RH |
    | 纹波与噪声(最大) | 350mVp-p(24V),270mVp-p(36V),250mVp-p(42V,48V,54V) |

    产品特点和优势


    ELG-240系列亮点
    1. 高效节能:ELG-240系列LED驱动器在满负载条件下可达到高达93%的工作效率。
    2. 多功能性:支持恒压和恒流两种工作模式,适合多种应用场景。
    3. 可靠性高:采用先进的保护机制,如过热关断、过载保护和短路保护,确保设备长时间稳定运行。
    4. 宽输入电压范围:适应不同的输入条件,增强系统灵活性。
    5. 抗干扰性强:符合多项国际标准,具有良好的电磁兼容性(EMC)。

    应用案例和使用建议


    应用场景
    ELG-240系列已被广泛用于商业照明、街道照明、隧道照明等场合,具体如下:
    1. 商业照明:ELG-240系列提供了充足的功率和恒定的电压,使商业建筑内的灯光保持一致且高效。
    2. 街道照明:具备高亮度输出和良好防护性能,适用于城市道路和人行道的照明需求。
    3. 隧道照明:具备良好的散热设计和长寿命特性,满足长期不间断照明的需求。
    使用建议
    - 安装注意事项:确保所有电缆连接牢固,特别是接地线。
    - 使用环境:选择适当的安装位置,避免暴露在极端高温或潮湿环境中。
    - 维护建议:定期检查设备状态,特别是接线端子和散热片。

    兼容性和支持


    ELG-240系列支持多种输入电压(100VAC ~ 305VAC),与多数标准接口兼容。供应商提供详细的安装指南和技术支持,包括产品保修和服务保障。对于特殊需求,可以联系制造商进行定制服务。

    常见问题与解决方案


    常见问题及解决方案
    1. 设备启动困难
    - 解决方法:检查电源输入线路,确认电源输入正常,重新启动设备。
    2. 输出电压不稳定
    - 解决方法:检查接线端子是否有松动,必要时请更换新的连接件。
    3. 设备过热
    - 解决方法:确保设备安装在通风良好的位置,避免封闭空间内使用。

    总结和推荐


    综合评估
    ELG-240系列LED驱动器以其高效的转换效率、多功能性、可靠的保护机制和广泛的适用性,在市场上具有很强的竞争力。它的多种型号能够满足不同场景下的应用需求,且具备良好的客户支持和服务保障。
    推荐使用
    我们强烈推荐ELG-240系列LED驱动器用于各种需要高性能、高可靠性的LED照明应用。无论是商业照明、街道照明还是隧道照明,ELG-240都能为用户提供稳定可靠的电源解决方案。

ELG-240-24AB-3Y参数

参数
输出功率 240W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 -
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-240-24AB-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-240-24AB-3Y ELG-240-24AB-3Y数据手册

ELG-240-24AB-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 523.0974
5+ ¥ 505.6168
10+ ¥ 481.21
20+ ¥ 463.8394
库存: 31
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 523.09
