首页  >  产品百科  >  HLG-40H-54AB

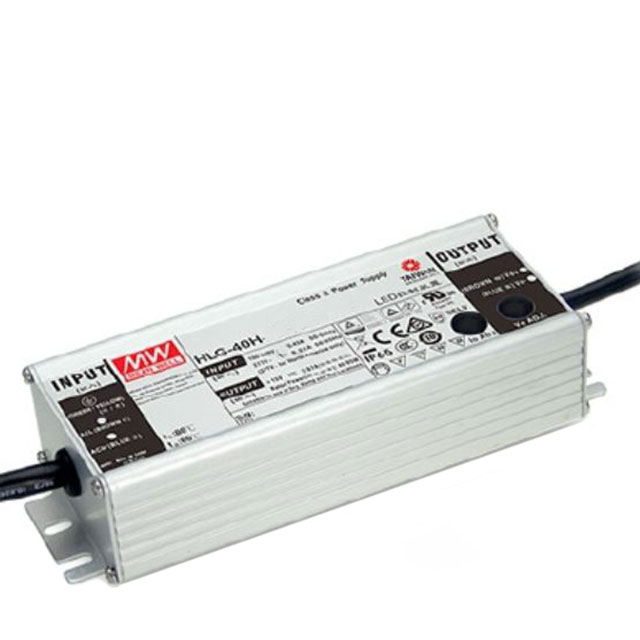

HLG-40H-54AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 41W 1 90V(AC) 305V(AC) With Dimming 147.2mm*61.5mm*36.8mm
供应商型号: TW-HLG-40H-54AB
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 HLG-40H-54AB

HLG-40H-54AB概述

    HLG-40H 系列 40W 单输出开关电源技术手册

    产品简介


    HLG-40H系列是一款单输出40W的开关电源,适用于LED照明和移动标识灯的应用。该系列产品采用先进的主动式功率因数校正(PFC)技术,具备多种调光功能(1-10Vdc、PWM信号或电阻),能够在各种严苛环境下稳定工作,符合全球安全规范要求。产品适用于室内和室外安装,并提供5年保修期。

    技术参数


    - 型号: HLG-40H
    - 直流电压: 可根据具体型号不同调整(12V至54V)
    - 额定电流: 从0.45A到3.33A不等
    - 额定功率: 40W
    - 输出电压调整范围: 通过内部电位器或输出电缆可调整
    - 输入电压范围: 90VAC至305VAC
    - 效率: 在全负载下,最高可达89.5%
    - 输入频率范围: 47Hz至63Hz
    - 功率因数: PF > 0.92 (277VAC)
    - 启动电流: 70A (230VAC冷启动)
    - 浪涌电流: <0.75mA (277VAC)
    - 漏电流: <0.75mA (277VAC)
    - 安全标准: UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13独立;IP65 或 IP67批准
    - 工作温度: -40°C至+70°C
    - 存储温度湿度: -40°C至+80°C,10%至95%RH
    - 温漂系数: 0.03%/°C (0°C至60°C)
    - 振动: 10至500Hz,5G,12分钟/周期,每个轴线72分钟
    - 平均无故障时间(MTBF): ≥336.5K小时 (MIL-HDBK-217F 25°C)
    - 尺寸: 17161.536.8mm (长宽高)
    - 重量: 0.73kg

    产品特点和优势


    HLG-40H系列电源具备以下特点和优势:
    - 高效能: 在全负载下,最高可达89.5%的工作效率,节能省电。
    - 内置PFC: 采用主动式功率因数校正技术,提高电源稳定性。
    - 多种调光功能: 支持1-10Vdc、PWM信号或电阻三种调光方式,适合不同应用场景。
    - 高防护等级: IP67/IP65设计,适应室内和室外环境。
    - 安全性高: 符合全球安全标准,确保长期使用稳定可靠。
    - 内置保护机制: 过电流、过电压、过温度保护,自动恢复功能。
    - 适应性强: 宽输入电压范围,满足不同地区电网条件。

    应用案例和使用建议


    HLG-40H系列电源广泛应用于各类LED照明和移动标识灯系统中。对于需要频繁调节亮度的场合,可以利用其1-10Vdc或PWM信号调光功能进行精准控制。同时,在设计电路时,建议考虑使用防水接头以增强户外使用的耐候性。在实际应用中,可根据具体需求选择不同的电压和电流版本,以确保最佳效果。

    兼容性和支持


    HLG-40H系列电源与其他标准电子元件具有良好的兼容性,可以方便地集成到现有的电子系统中。制造商提供详细的技术支持和服务保障,包括产品安装指导、调试支持以及售后维修服务,确保用户能够获得全面的支持体验。

    常见问题与解决方案


    1. Q:电源启动时出现过电流现象怎么办?
    - A: 检查负载连接情况,确认无短路现象。同时,可适当降低负载或更换相应规格的保险丝。

    2. Q:电源运行过程中发生过热现象如何处理?
    - A: 检查通风散热条件,确保周围环境不会阻碍电源正常散热。如果需要,增加额外的散热装置或重新布线以减少热量积聚。
    3. Q:如何正确设置电源的输出电压和电流?
    - A: 使用内嵌的电位器或通过输出电缆连接适当的电阻值来进行调整。具体调整方法可参考技术手册中的相关章节。

    总结和推荐


    总体来看,HLG-40H系列40W单输出开关电源凭借其高效能、多功能调光特性及高防护等级等特点,成为LED照明系统中的理想选择。无论是在商业楼宇、工业场所还是户外景观照明等领域,该产品都能提供稳定的电力供应和灵活的控制选项。因此,我们强烈推荐使用HLG-40H系列电源。

HLG-40H-54AB参数

参数
输出功率 41W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
调光 With Dimming
长*宽*高 147.2mm*61.5mm*36.8mm
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-40H-54AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-40H-54AB HLG-40H-54AB数据手册

HLG-40H-54AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
