首页  >  产品百科  >  HBG-100-36AB

HBG-100-36AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 97W 1 90V(AC) 305V(AC) Analog,PWM 66.5mm(高度)
供应商型号: HBG-100-36AB
供应商: TME
标准整包数: 1

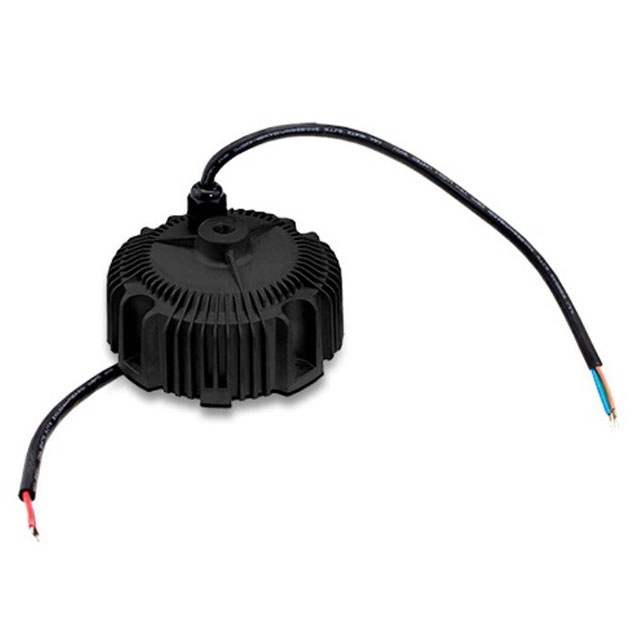

MEAN WELL/台湾明纬 LED电源 HBG-100-36AB

HBG-100-36AB概述

    HBG-100系列LED驱动器技术手册解析

    一、产品简介


    HBG-100系列为一款100瓦的恒流模式LED驱动器,主要用于为LED灯具提供稳定电流。这类驱动器在多种照明应用中发挥重要作用,包括筒灯、路灯、工业照明等领域。HBG-100系列具有强大的功率输出能力,能够在广泛的输入电压范围内稳定工作。

    二、技术参数


    HBG-100系列的主要技术规格如下:
    | 参数项 | 描述 |

    | 输入电压范围 | 90 ~ 305VAC 127 ~ 431VDC |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数 | >0.96 (115VAC, 230VAC), >0.94 (277VAC) |
    | 效率(典型值) | 95 ~ 108% |
    | 恒流调节范围 | 25V ~ 75V |
    | 输出电流范围 | 2A ~ 4A |
    | 防护等级 | IP65/IP67(仅限DA类型) |
    | 工作温度范围 | -40℃ ~ +85℃ |
    | 防振动等级 | 10 ~ 500Hz, 5G 12min/1cycle, 每个方向72分钟周期 |
    | 平均无故障时间 | ≥985.6K小时 |

    三、产品特点和优势


    HBG-100系列的优势体现在以下几个方面:
    1. 高效率:高达95%以上的效率使其成为节能照明系统的理想选择。
    2. 宽输入电压范围:适应不同电网条件,确保在全球范围内广泛适用。
    3. 多功能调节:可通过内置电位计调整输出电流,适用于不同应用场景。
    4. 高防护等级:IP65/IP67等级使其适合于恶劣环境下的应用,如户外照明。
    5. 高可靠性:经过严格的振动测试,确保在各种机械环境中稳定运行。

    四、应用案例和使用建议


    HBG-100系列广泛应用于工业、商业和住宅照明系统。例如,在高亮度场合下,可以用于大型商场、工厂车间、停车场和体育场馆。此外,其高防护等级也使得它非常适合户外照明,如道路照明和庭院照明。
    使用建议:
    - 避免高温环境:虽然驱动器具有良好的散热设计,但在高温环境下仍可能影响其使用寿命,建议尽量避免在极端温度条件下使用。
    - 合理布线:按照手册中的接线图进行连接,以保证电路安全可靠。

    五、兼容性和支持


    HBG-100系列与多数标准接线方式兼容,具体接口包括:
    - 输入电源接口(L/N)
    - 输出恒流接口
    - 辅助电源接口(DIM+/DIM-)
    - 保护接地接口(FG)
    制造商提供了详细的安装指导和技术支持,如有疑问可联系供应商获得帮助。

    六、常见问题与解决方案


    根据技术手册,以下是一些常见的问题及其解决方法:
    1. Q: 为什么LED灯不亮?
    - A: 检查电源连接是否正确,确认输入电压符合要求;检查输出电流是否达到LED要求。
    2. Q: 设备过热如何处理?
    - A: 确保设备安装在通风良好且不直接暴露于太阳直射的地方;考虑加装散热片或风扇以改善散热。
    3. Q: 如何进行调光操作?
    - A: 可通过1~10V直流信号或PWM信号实现调光,具体步骤请参照技术手册相关章节。

    七、总结和推荐


    综上所述,HBG-100系列LED驱动器是一款高效稳定的恒流驱动器,适用于各种室内和室外的LED照明应用。其优越的性能和可靠性使其成为市场上的一大亮点。无论是专业照明工程还是日常家居照明,HBG-100系列都是一个值得信赖的选择。对于需要高可靠性的工业和商业项目,HBG-100系列无疑是一个明智的选择。

HBG-100-36AB参数

参数
输出功率 97W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
调光 Analog,PWM
长*宽*高 66.5mm(高度)
零件状态 在售
包装方式 盒装

HBG-100-36AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HBG-100-36AB HBG-100-36AB数据手册

HBG-100-36AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 61.75 ¥ 500.916
5+ $ 56.52 ¥ 457.6943
10+ $ 54 ¥ 437.2875
20+ $ 52.44 ¥ 424.6548
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 500.91
直接购买
加入购物车
