HLG-320H-C1400AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 321W 1 90V(AC) 305V(AC) 225.2mm*90mm*43.8mm
供应商型号: HLG-320H-C1400AB
供应商: TME
标准整包数: 1

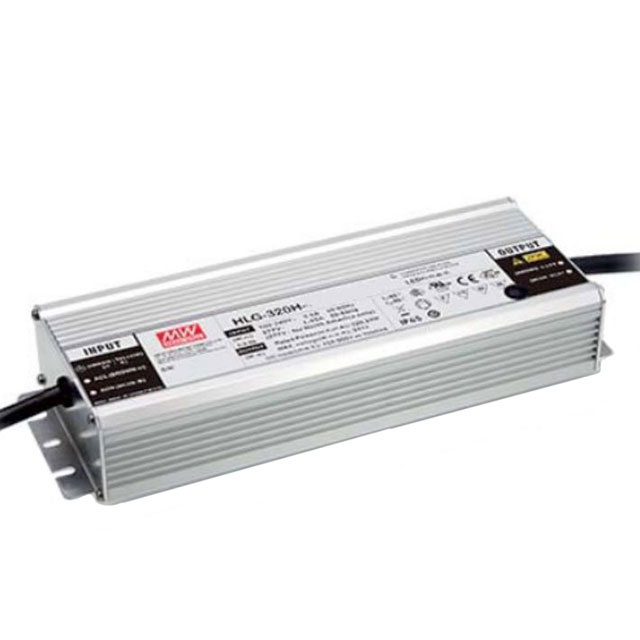

MEAN WELL/台湾明纬 LED电源 HLG-320H-C1400AB

HLG-320H-C1400AB概述


    产品简介


    HLG-320H-C系列320W恒流模式LED驱动器是一款专为LED照明设计的高效率、高可靠性电源解决方案。该系列产品提供多种电流输出选项,以适应不同的LED灯具需求。其主要功能是为LED灯具提供稳定的电流,确保LED灯在不同工作条件下保持一致的亮度和色温。应用领域广泛,包括商业照明、街道照明、隧道照明、住宅照明等多个领域。

    技术参数


    输入规格:
    - 额定功率:320W
    - 输入电压范围:90~305VAC / 127~431VDC
    - 工作频率:47~63Hz
    - 功率因数(典型值):PF 0.9(115VAC),PF 0.92(277VAC)
    - 总谐波失真(典型值):THD < 20%(115VAC/230VAC@50%负载;277VAC@70%负载)
    输出规格:
    - 额定电流范围:350~3500mA
    - 电流调节范围:±5%
    - 输出电流纹波:最大5.0%(额定电流时)
    - 恒流区域:请参见“静态特性”部分
    保护特性:
    - 短路保护:自动恢复
    - 过电压保护:自动恢复
    - 过温度保护:自动恢复
    - 最大输入电压:460VAC(320W)
    环境规格:
    - 工作湿度:20%~95%RH(无冷凝)
    - 存储温度、湿度:-40℃~+80℃,10%~95%RH
    - 温度系数:±0.03%/℃(0~50℃)
    - 耐振动性:10~500Hz,5G,12分钟/周期,沿X、Y、Z轴各进行72分钟
    - 平均无故障时间:最小168.2K小时

    产品特点和优势


    HLG-320H-C系列拥有众多独特的功能和优势,使其在市场竞争中脱颖而出:
    1. 高效率: 该系列的最高效率可达94%,在各种工作环境下都能保证高效能运行。
    2. 宽电压输入范围: 支持从90VAC到305VAC的宽范围输入,适合全球不同地区的电网标准。
    3. 多种电流输出选项: 提供从350mA到3500mA的多种电流输出,满足不同LED灯具的需求。
    4. 过温保护和短路保护: 自动恢复功能确保系统安全稳定运行。
    5. 智能调光功能: 支持0~10VDC电压、10V PWM信号或电阻调光,可实现3合1调光功能。

    应用案例和使用建议


    应用案例:
    1. 商业照明: HLG-320H-C系列可用于商场、办公楼、酒店等场所的LED照明,提供稳定且高效的电流输出。
    2. 街道照明: 在城市街道照明项目中,HLG-320H-C系列可确保长时间稳定运行,并具有良好的温度控制性能。
    3. 隧道照明: 用于隧道照明时,该系列可提供恒定的电流输出,确保隧道内光线的一致性和稳定性。
    使用建议:
    - 确保安装过程中接线正确,避免错误连接导致的损坏。
    - 在极端环境下使用时,建议监测并控制环境温度,确保工作温度不超过85℃。
    - 选择合适的电缆和导体截面,以降低线损,提高系统效率。

    兼容性和支持


    - HLG-320H-C系列符合EN55015、EN61000-3-2、EN61000-3-3等安全和电磁兼容标准。
    - 提供详细的安装手册和技术支持,确保用户能够正确安装和使用产品。
    - 如有任何兼容性问题,请联系制造商寻求技术支持。

    常见问题与解决方案


    问题1:启动时出现闪烁现象
    - 解决方案: 检查输入电压是否稳定,确保电压在额定范围内。如果输入电压波动较大,建议加装稳压装置。
    问题2:输出电流不稳定
    - 解决方案: 检查电路连接是否牢固,确认所有连接点无松动。如果仍然存在不稳定情况,检查负载是否有波动。
    问题3:工作温度过高
    - 解决方案: 确保散热条件良好,使用风扇或散热片帮助散热。检查环境温度是否超出推荐范围,必要时调整工作环境。

    总结和推荐


    HLG-320H-C系列320W恒流模式LED驱动器凭借其高效率、宽电压输入范围和多种电流输出选项,在LED照明领域具有显著的优势。它适用于商业、街道、隧道和住宅照明等多种场景,且具备过温保护、短路保护等多重保护机制,确保系统的可靠性和安全性。综合考虑,强烈推荐使用HLG-320H-C系列LED驱动器,特别是在需要高性能、高稳定性的LED照明系统中。

HLG-320H-C1400AB参数

参数
最小输入电压 90V(AC)
输出数量 1
调光 -
输出功率 321W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
长*宽*高 225.2mm*90mm*43.8mm
包装方式 盒装

HLG-320H-C1400AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-320H-C1400AB HLG-320H-C1400AB数据手册

HLG-320H-C1400AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 120.36 ¥ 974.6653
5+ $ 114.72 ¥ 928.993
10+ $ 109.56 ¥ 887.2078
20+ $ 106.44 ¥ 861.9423
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 974.66
