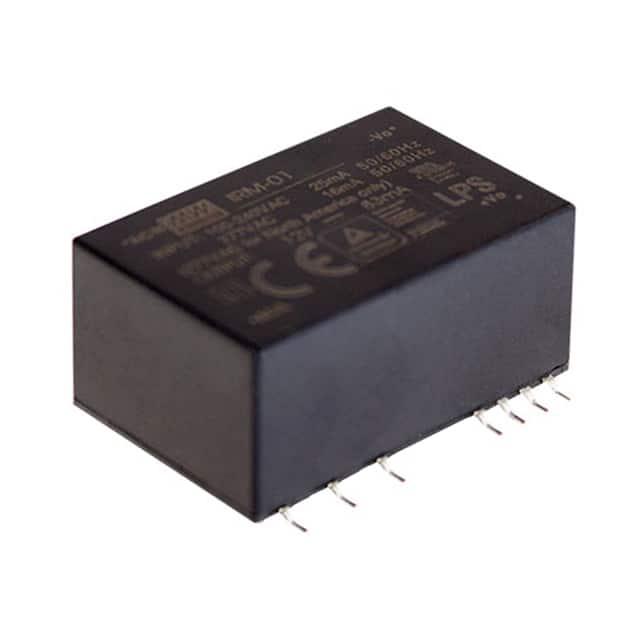

IRM-01-15S

产品分类: AC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 1W开关电源, 15V 直流输出电压 67mA输出电流, 1输出点
供应商型号: SCE-IRM-01-15S
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 AC-DC稳压器 IRM-01-15S

IRM-01-15S概述

    IRM-01系列单输出封装型电源模块技术手册

    1. 产品简介


    IRM-01系列是一款单输出封装型电源模块,适用于需要稳定直流电压输出的应用场景。该系列产品具有高效率、宽输入电压范围和良好的环境适应性,适合多种工业及消费类电子设备。目前,IRM-01系列提供5V、9V、12V、15V和24V等多种输出电压选择,额定功率为1W,广泛应用于家用电器、通信设备、监控系统等领域。

    2. 技术参数


    以下是IRM-01系列的技术规格:
    | 参数 | 规格 |

    | 输入电压范围 | AC 85~305V(120~430VDC) |
    | 输入频率范围 | 47~63Hz |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V |
    | 输出电流 | 分别对应各输出电压的具体值 |
    | 效率 | 最大可达77% |
    | 纹波噪声(最大值) | ≤200mVp-p |
    | 负载调整率 | ±2.5% |
    | 线性调整率 | ±0.5% |
    | 工作温度范围 | -30℃~+85℃ |
    | 存储温度范围 | -40℃~+100℃ |
    | 绝缘耐压 | ≥110%额定输出功率 |
    | 隔离电阻 | ≥100MΩ |

    3. 产品特点和优势


    - 高效节能:采用先进的开关电源设计,效率高达77%,显著降低能耗。
    - 宽输入电压范围:支持全球通用电压输入,适用于不同国家和地区。
    - 高可靠性:通过UL62368-1、EN62368-1等多项国际安全标准认证。
    - 多重保护机制:具备过载保护、短路保护和过温保护等功能,确保设备运行安全。
    - 紧凑设计:体积小巧,便于安装,适合空间有限的应用场合。

    4. 应用案例和使用建议


    IRM-01系列广泛应用于以下场景:
    - 家用电器:如智能音箱、安防摄像头等。
    - 工业控制:如PLC控制器、传感器供电等。
    - 通信设备:如路由器、交换机等。
    使用建议:
    - 确保输入电压在额定范围内,避免超出范围导致模块损坏。
    - 在高温环境下使用时,需考虑适当的散热措施。
    - 长时间满载运行后,建议定期检查模块的工作状态。

    5. 兼容性和支持


    IRM-01系列电源模块具有良好的兼容性,可直接替换同类产品,无需修改电路设计。此外,厂商提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内 |
    | 模块发热严重 | 改善散热条件,增加风扇或散热片 |
    | 输出电流不足 | 检查负载是否超出额定范围 |

    7. 总结和推荐


    IRM-01系列单输出封装型电源模块以其高效能、高可靠性和广泛应用领域,成为一款极具竞争力的产品。无论是家庭还是工业应用,该系列产品都能提供稳定可靠的电力供应。强烈推荐给需要高性能电源解决方案的设计工程师和技术人员。
    最终结论:IRM-01系列电源模块是一款值得信赖的选择,特别适合对小型化、高效能有需求的用户。

IRM-01-15S参数

参数
内部开关 -
电压 - 电源(Vcc/Vdd) -
功率 1W
开关频率 -
最大输出电压 15V
隔离 -
输出电流 67mA
最大输入电压 85V~305 VAC, 120~430 VDC
拓扑 -
击穿电压 -
故障保护 -
最小输出电压 -
最小输入电压 85V~305 VAC, 120~430 VDC
占空比 -
长*宽*高 33.7mm*22.2mm*16mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IRM-01-15S数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 AC-DC稳压器 MEAN WELL/台湾明纬 IRM-01-15S IRM-01-15S数据手册

IRM-01-15S封装设计

查看详情并下载
Symbol
Footprint
3D Model
