IRM-01-12S

产品分类: AC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 1W开关电源, 12V 直流输出电压 83mA输出电流, 1输出点
供应商型号: TW-IRM-01-12S
供应商: 国内现货
标准整包数: 1

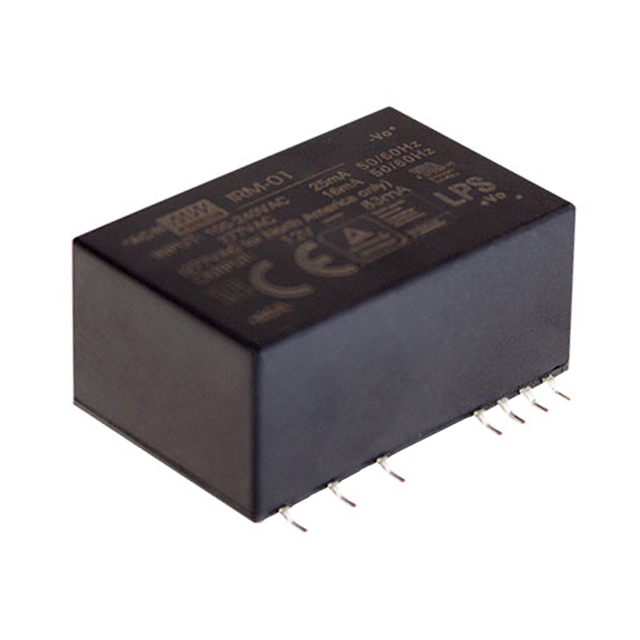

MEAN WELL/台湾明纬 AC-DC稳压器 IRM-01-12S

IRM-01-12S概述


    产品简介


    IRM-01 系列是一系列单输出封装型开关电源模块,适用于各类需要稳定直流电压的应用场合。其具有多种型号,如 IRM-01-3.3、IRM-01-5、IRM-01-9、IRM-01-12、IRM-01-15 和 IRM-01-24,分别提供不同电压输出(3.3V 至 24V)。IRM-01 系列广泛应用于工业控制、通信设备、仪器仪表等领域,能够满足各种高可靠性和高性能需求。

    技术参数


    IRM-01 系列的技术参数如下:
    - 输入电压范围: 85~305VAC(120~430VDC)
    - 频率范围: 47~63Hz
    - 额定功率: 1W
    - 电流范围: 视具体型号而定,如 IRM-01-3.3 输出电流为 300mA,IRM-01-24 输出电流为 67mA
    - 纹波噪声 (最大): 150mVp-p
    - 电压调节: 直流电压 ±0.5%
    - 线性调整率: ±0.5%
    - 负载调整率: ±0.5%
    - 启动上升时间: 5.2~6.8V
    - 保持时间: 40ms/230VAC,12ms/115VAC 全负载时
    - 效率: 最大可达 77%

    产品特点和优势


    IRM-01 系列的主要优势包括:
    - 高可靠性: 经过严格测试,符合 UL62368-1, EN62368-1, TUV EN62368-1 等多项安全标准。
    - 宽输入电压范围: 能够适应广泛的输入电压,保证在不同电网条件下都能正常工作。
    - 低纹波噪声: 仅 150mVp-p 的纹波噪声,确保输出信号的稳定性。
    - 高效能: 高达 77% 的效率,减少了能耗,延长了使用寿命。
    - 宽工作温度范围: -30°C 到 +85°C,适合恶劣环境下的应用。
    - 紧凑设计: 体积小,易于安装,节省空间。

    应用案例和使用建议


    应用案例
    IRM-01 系列被广泛应用于工业控制系统、通信设备、测量仪器等领域。例如,在工业自动化生产线中,IRM-01 系列可以为传感器和执行器提供稳定的电源;在通信设备中,可以为板卡提供可靠的电源供应。
    使用建议
    - 在使用过程中,需注意输入电压范围,避免超限导致损坏。
    - 长期高温环境下使用时,应考虑进行散热处理,以延长使用寿命。
    - 由于该系列产品在高频段表现优异,建议在高频应用场合中使用。

    兼容性和支持


    IRM-01 系列与其他电子元器件和设备具有良好的兼容性,可轻松集成到现有的系统中。厂商提供详细的安装手册和技术支持,包括产品认证文件、安全标准和使用说明等。客户可以通过访问厂商官网获取更多信息和支持服务。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在允许范围内,确认负载变化情况,并适当调整输出电压设置。
    - 问题: 纹波噪声过大。
    - 解决方案: 检查滤波电容是否正常工作,必要时更换滤波电容。
    - 问题: 设备无法正常启动。
    - 解决方案: 检查接线是否正确,确保输入电压和频率符合要求。

    总结和推荐


    IRM-01 系列是一款高可靠性和高性能的单输出封装型开关电源模块,适用于各种需要稳定直流电压的应用场合。其具备宽输入电压范围、高效能、宽工作温度范围和紧凑设计等特点,适用于工业控制、通信设备、仪器仪表等领域。鉴于其优异的性能和广泛的应用场景,强烈推荐使用该系列产品。
    该产品在可靠性、兼容性和应用灵活性方面表现出色,能够满足各种高要求应用场合的需求。希望本文档能帮助您更好地了解和选择 IRM-01 系列产品。

IRM-01-12S参数

参数
最大输出电压 12V
最小输入电压 85V~305 VAC, 120~430 VDC
开关频率 -
故障保护 -
内部开关 -
功率 1W
击穿电压 -
最小输出电压 -
拓扑 -
隔离 -
占空比 -
最大输入电压 85V~305 VAC, 120~430 VDC
输出电流 83mA
电压 - 电源(Vcc/Vdd) -
长*宽*高 33.7mm*22.2mm*16mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IRM-01-12S数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 AC-DC稳压器 MEAN WELL/台湾明纬 IRM-01-12S IRM-01-12S数据手册

IRM-01-12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25
直接购买
加入购物车
