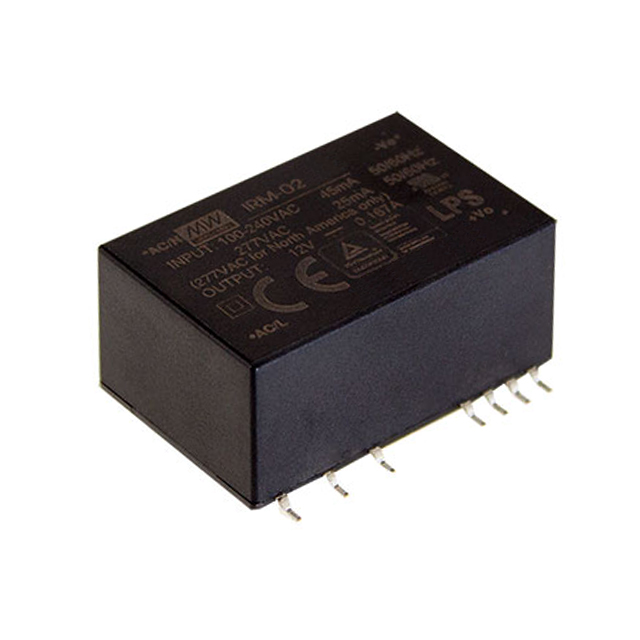

IRM-02-12S

产品分类: AC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 2W开关电源, 12V 直流输出电压 167mA输出电流, 1输出点
供应商型号: SCE-IRM-02-12S
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 AC-DC稳压器 IRM-02-12S

IRM-02-12S概述


    产品简介


    IRM-02系列是台湾明纬(Mean Well)推出的单输出封装型适配器,属于2W的小功率模块电源产品。它采用了紧凑的封装设计,特别适合空间受限的应用场合。IRM-02系列具有多种输出电压型号,包括3.3V、5V、9V、12V、15V和24V,能够满足不同负载的需求。产品广泛应用于物联网设备、嵌入式系统、家用电器及工业控制等领域。
    IRM-02系列通过了多项国际安全认证,包括UL62368-1、EN62368-1、EAC TP TC 004等,确保了其在各种恶劣环境下稳定可靠的工作。此外,它还符合EMC标准EN55032(CISPR32)Class B,适用于商业和轻工业环境。

    技术参数


    | 参数名称 | 规格范围 |

    | 输入电压(交流) | 85 ~ 305VAC |
    | 输出电压 | 3.3V、5V、9V、12V、15V、24V |
    | 额定电流 | 600mA(3.3V)、400mA(5V)等 |
    | 额定功率 | 2W |
    | 工作频率 | 47 ~ 63Hz |
    | 效率 | 70% ~ 77% |
    | 纹波噪声 | ≤150mVp-p |
    | 工作温度范围 | -30°C ~ +85°C |
    | 储存温度范围 | -40°C ~ +100°C |

    产品特点和优势


    1. 高效率:典型效率高达77%,有效减少能量损耗。
    2. 宽输入电压范围:支持全球通用电压输入(85~305VAC),适应不同地区电网条件。
    3. 多输出电压选择:提供6种常用电压型号,灵活满足不同需求。
    4. 高可靠性:经过严格的振动测试和寿命评估(MTBF > 1960K小时),确保长期稳定运行。
    5. 紧凑设计:采用SMD封装,体积小巧,便于集成到小型化设备中。

    应用案例和使用建议


    应用案例
    - 智能家居设备:如智能插座、无线传感器节点等。
    - 工业自动化:为PLC模块或传感器供电。
    - 消费电子:为小型手持设备提供稳定电源。
    使用建议
    1. 散热管理:由于工作温度范围较广,建议在高温环境中增加外部散热措施。
    2. 输入滤波:在输入端加入适当的滤波电路,可进一步提高抗干扰能力。
    3. 输出端电容:对于动态负载变化较大的场合,可在输出端添加去耦电容以减小电压波动。

    兼容性和支持


    IRM-02系列电源模块支持PCB焊接安装方式,尺寸为33.7×22.2×15mm(长×宽×高)。其引脚分配清晰,便于快速集成。制造商提供了详尽的技术文档和支持服务,包括安装指南和故障排查手册。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出规定范围 |
    | 开机瞬间输出电流过大 | 在输入端加装保险丝 |
    | 长时间运行后温升较高 | 改善散热设计 |

    总结和推荐


    IRM-02系列2W单输出封装型电源模块以其高效能、高可靠性及广泛的适用性成为同类产品中的佼佼者。无论是对成本敏感的小型项目还是需要高度可靠性的工业应用,IRM-02系列都能提供卓越的支持。强烈推荐给需要高效、稳定电源解决方案的设计工程师。
    总体评分:⭐️⭐️⭐️⭐️⭐️(5/5)
    推荐指数:非常推荐

IRM-02-12S参数

参数
输出电流 167mA
电压 - 电源(Vcc/Vdd) -
故障保护 -
功率 2W
最大输入电压 85V~305 VAC, 120~430 VDC
隔离 -
最小输入电压 85V~305 VAC, 120~430 VDC
最小输出电压 -
击穿电压 -
内部开关 -
开关频率 -
占空比 -
最大输出电压 12V
拓扑 -
长*宽*高 33.7mm*22.2mm*16mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IRM-02-12S数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 AC-DC稳压器 MEAN WELL/台湾明纬 IRM-02-12S IRM-02-12S数据手册

IRM-02-12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 57.9983
5+ ¥ 56.1349
10+ ¥ 53.4563
20+ ¥ 51.4764
库存: 141
起订量: 6 增量: 1
交货地:
最小起订量为:5
合计: ¥ 280.67
