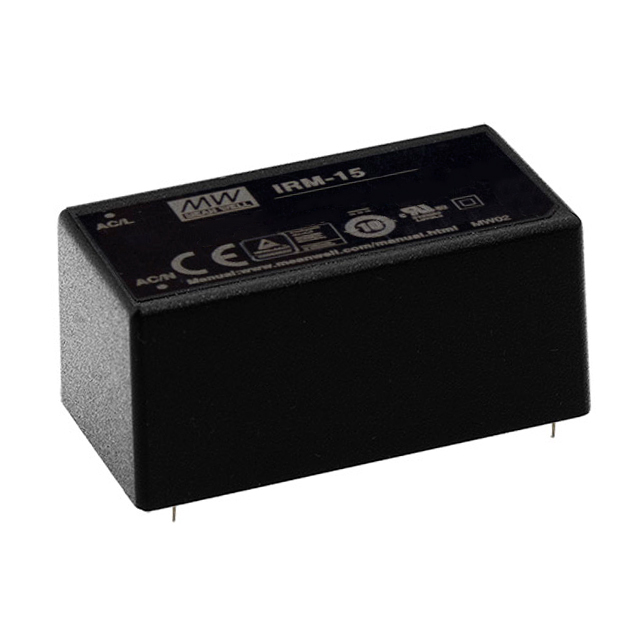

IRM-15-12

产品分类: AC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 15W开关电源, IRM-15系列, 12V 直流输出电压 1.25A输出电流, 1输出点
供应商型号: IRM-15-12
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 AC-DC稳压器 IRM-15-12

IRM-15-12概述


    产品简介


    IRM-15系列是15W交流-直流PCB贴片绿色电源模块,广泛应用于各类电子设备的电源管理中。这类模块具有高效率、小体积、轻重量等特点,适用于多种工业及消费类电子产品,如通信设备、医疗设备、安防系统、工业自动化控制等。

    技术参数


    IRM-15系列的主要技术参数如下:
    - 输入电压范围:85 ~ 305VAC,120 ~ 430VDC
    - 额定输出电流:
    - 3.3V:3.5A
    - 5V:3A
    - 12V:1.25A
    - 15V:1A
    - 24V:0.63A
    - 额定输出功率:15W
    - 效率(典型值):74%~82%
    - 纹波和噪声(最大值):200mVp-p
    - 工作温度范围:-30 ~ +70℃(参考降额曲线)
    - 储存温度和湿度:-40 ~ +85℃,10 ~ 95% RH

    产品特点和优势


    IRM-15系列的主要优势包括:
    - 高效能:高达82%的转换效率,减少了能源浪费。
    - 稳定性高:在宽泛的输入电压范围内都能稳定工作,适用于不同环境下的应用。
    - 紧凑设计:体积小、重量轻,便于集成到各种设备中。
    - 安全保护机制完善:内置过载保护、过压保护等多种安全机制,确保长期稳定运行。

    应用案例和使用建议


    IRM-15系列常用于需要高效、稳定电源供应的场合,如服务器、路由器、医疗器械等。对于使用过程中可能遇到的高温问题,建议根据降额曲线合理选择负载比例以避免因温度过高而影响使用寿命。此外,在安装时应注意散热措施,以确保良好的散热效果。

    兼容性和支持


    IRM-15系列符合多项国际标准,包括IEC62368-1、UL62368-1、TUV EN62368-1等。厂商提供了详细的技术手册和安装指南,可通过访问官方网站获取相关文档和支持信息。

    常见问题与解决方案


    1. 问:开机后无输出怎么办?
    答:检查输入电压是否正常,确认连接线路无误;若问题依旧,请联系技术支持。

    2. 问:如何进行故障诊断?
    答:使用万用表测量输入和输出电压,检查连接线是否有短路或断开情况;参考手册中的故障排查部分进行操作。

    总结和推荐


    IRM-15系列是一款高性能的交流-直流电源模块,以其高效的能量转换率、稳定的输出表现和紧凑的设计赢得了市场的认可。适合于各种需要高可靠性的电源解决方案的应用场合。强烈推荐在需要高效、稳定电源供应的项目中选用此系列产品。

IRM-15-12参数

参数
击穿电压 -
最小输出电压 -
输出电流 1.25A
隔离 -
故障保护 -
内部开关 -
最大输入电压 85V~305 VAC, 120~430 VDC
最大输出电压 12V
开关频率 -
占空比 -
拓扑 -
功率 15W
最小输入电压 85V~305 VAC, 120~430 VDC
电压 - 电源(Vcc/Vdd) -
长*宽*高 52.4mm*27.2mm*24mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

IRM-15-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 AC-DC稳压器 MEAN WELL/台湾明纬 IRM-15-12 IRM-15-12数据手册

IRM-15-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
