HLG-60H-15AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 60W 1 90V(AC) 305V(AC) Analog,PWM 147.2mm*61.5mm*36.8mm
供应商型号: TW-HLG-60H-15AB
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 HLG-60H-15AB

HLG-60H-15AB概述


    产品简介

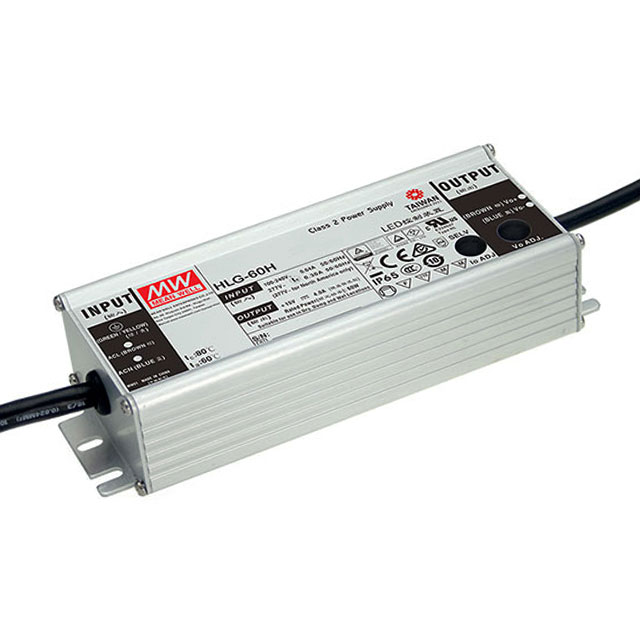

    HLG-60H 系列电源供应器
    HLG-60H系列是一款高效的单输出开关电源,特别设计用于LED照明和移动标牌的应用场景。它具有宽输入电压范围(90VAC至305VAC),能够在各种条件下稳定工作。此外,HLG-60H系列还配备了内置主动式功率因数校正(PFC)功能,并提供多种保护机制,如短路、过电流、过电压和过温保护。

    技术参数


    - 型号:HLG-60H系列
    - 输入电压:90VAC至305VAC
    - 额定功率:60W
    - 输出电压:15V、20V、24V、30V、36V、42V、48V、54V
    - 效率:最高可达90.5%
    - 功率因数:PF > 0.92(全负载时)
    - 输入电流:0.32A/230VAC,0.64A/115VAC
    - 启动电流:70A/230VAC
    - 纹波噪声:最大150mVp-p
    - 隔离电阻:输入到输出(3.75KVAC)、输入到接地(1.88KVAC)、输出到接地(0.5KVAC)
    - 工作温度范围:-40°C 至 +70°C
    - 存储温度范围:-40°C 至 +80°C
    - 湿度范围:20%至95%RH非凝结

    产品特点和优势


    HLG-60H系列具有多种显著的特点和优势,使其在市场上具备强大的竞争力:
    1. 宽输入电压范围:能够适应不同的电源条件,确保在全球范围内都能稳定运行。
    2. 高效能:最高可达90.5%的转换效率,符合行业高标准。
    3. 多种保护机制:具备短路、过电流、过电压和过温保护,提高系统的可靠性和安全性。
    4. 内置主动式功率因数校正:提高能源利用率,降低对电网的影响。
    5. 防水防尘等级:具备IP67/IP65等级,适合室内和室外安装。
    6. 多种调节功能:可通过内部电位器或外部电阻调整输出电流,满足不同应用场景的需求。
    7. 三合一调光功能:支持1~10Vdc、PWM信号或电阻调光,实现更灵活的控制。

    应用案例和使用建议


    应用案例:
    HLG-60H系列广泛应用于LED照明系统,特别是道路照明、景观照明和商业广告牌等领域。它凭借出色的性能和稳定性,得到了客户的高度认可。
    使用建议:
    1. 电源选型:根据具体应用场景选择合适的电压和电流输出,以确保最佳性能。
    2. 散热管理:尽管采用自由空气冷却方式,但在高温环境下仍需注意散热问题。
    3. 电路设计:为了获得最佳效率和稳定性,建议直接连接到LED灯具上,避免使用额外的驱动器。
    4. 调节功能:通过调节输出电缆上的电阻或1~10Vdc信号,可以实现精确的电流控制,适用于需要精细调节的应用场景。

    兼容性和支持


    HLG-60H系列与其他标准电子元器件和设备具有良好的兼容性,适用于大多数商业和工业应用。制造商提供五年保修期,并且提供全面的技术支持,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:电源启动时出现异常。
    - 解决方案:检查输入电压是否正常,并确认所有连接是否牢固。

    2. 问题:电源效率低于预期。
    - 解决方案:确保正确的输出电压和电流设置,减少线路损失,并检查散热情况。
    3. 问题:无法实现调光功能。
    - 解决方案:检查调光连接线是否正确连接,并确保电源支持所需的调光信号类型。

    总结和推荐


    综上所述,HLG-60H系列凭借其卓越的性能、多功能性和高可靠性,在LED照明和其他相关领域表现出色。我们强烈推荐这款电源供应器给需要高性能、高效率和多功能性的项目和应用。其全面的保护机制和良好的客户支持也使其成为市场的理想选择。

HLG-60H-15AB参数

参数
最小输入电压 90V(AC)
输出数量 1
调光 Analog,PWM
输出功率 60W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
长*宽*高 147.2mm*61.5mm*36.8mm
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-60H-15AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-60H-15AB HLG-60H-15AB数据手册

HLG-60H-15AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
