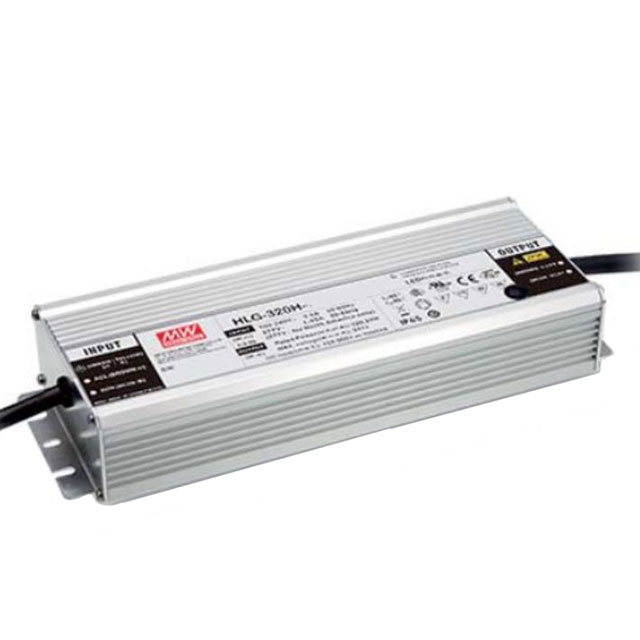

HLG-320H-C700AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 300W 1 90V(AC) 305V(AC) 225.2mm*90mm*43.8mm
供应商型号: 709-HLG-320H-C700AB
供应商: Mouser
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 HLG-320H-C700AB

HLG-320H-C700AB概述

    HLG-320H-C 系列 320W 恒流模式LED驱动器技术手册

    1. 产品简介


    HLG-320H-C系列是一款具备320W功率的恒流模式LED驱动器,适用于多种场合的LED照明系统。本产品的主要功能是为LED灯具提供稳定的电流输出,从而保证灯光的亮度和色温的一致性。其应用领域广泛,包括但不限于商业照明、工业照明、街道照明、隧道照明等场景。

    2. 技术参数


    - 额定电流范围:350mA ~ 3500mA(根据不同的型号)
    - 电流调整范围:±5%
    - 纹波电流:≤5.0% @ 额定电流
    - 额定功率:320W
    - 电源频率范围:47~63Hz
    - 效率(典型值):高达94%
    - 输入电压范围:90 ~ 305VAC
    - 浪涌保护:EN55015, EN61000-3-2 Class C
    - 工作湿度范围:20% ~ 95% RH,无凝露
    - 存储温度范围:-40℃ ~ +80℃,10% ~ 95% RH
    - 振动耐受:10 ~ 500Hz,5G,12min/周期,持续72分钟
    - 使用寿命(最小值):168.2K小时

    3. 产品特点和优势


    HLG-320H-C系列LED驱动器具有以下显著特点:
    - 高效率:最高可达94%,保证低功耗和长寿命。
    - 宽输入电压范围:能够适应全球不同地区的电压标准,适用性更强。
    - 良好的抗干扰能力:符合多个国际标准,确保在复杂环境中稳定运行。
    - 内置过载保护:可自动恢复,减少维护成本。
    - IP65/IP67防护等级:能够在恶劣环境下可靠运行。

    4. 应用案例和使用建议


    HLG-320H-C系列LED驱动器适合多种应用场景,例如商业照明、工业照明和街道照明。使用时应注意以下几点:
    - 在接线前确认输入电压与驱动器匹配,以避免因电压过高导致损坏。
    - 鉴于驱动器的工作温度范围较广,安装位置应远离热源。
    - 使用时需注意通风散热,避免长时间满负荷工作导致过热。

    5. 兼容性和支持


    HLG-320H-C系列与多种标准接口兼容,方便集成到现有的LED照明系统中。制造商提供了详尽的技术支持和维护服务,用户可通过官方网站获取更多资源。

    6. 常见问题与解决方案


    - Q1: 驱动器启动困难?
    - A1: 确认输入电压正确且未超过驱动器承受范围。如有必要,检查连接线路是否有松动或短路现象。
    - Q2: 输出电流不稳定?
    - A2: 调整并确认输入电压和电流设置正确。如果问题持续存在,可能需要重新检查线路连接。

    7. 总结和推荐


    HLG-320H-C系列320W恒流模式LED驱动器凭借其卓越的性能、广泛的应用范围和强大的技术支持,在LED照明行业中表现出色。其高效率、宽电压范围和优良的抗干扰能力使其成为众多项目中理想的驱动器选择。强烈推荐用于需要稳定电流输出的LED照明系统中。
    以上内容是对HLG-320H-C系列LED驱动器的全面解析和技术手册摘要。希望对您的选择和使用有所帮助。

HLG-320H-C700AB参数

参数
调光 -
输出功率 300W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
长*宽*高 225.2mm*90mm*43.8mm
零件状态 在售
包装方式 盒装

HLG-320H-C700AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-320H-C700AB HLG-320H-C700AB数据手册

HLG-320H-C700AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
