HBG-240-48DA

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 90V(AC),127V(DC) 305V(AC),431V(DC) With Dimming 底座安装 191.5mm*191.5mm*69mm
供应商型号: SCE-HBG-240-48DA
供应商: 海外现货
标准整包数: 1

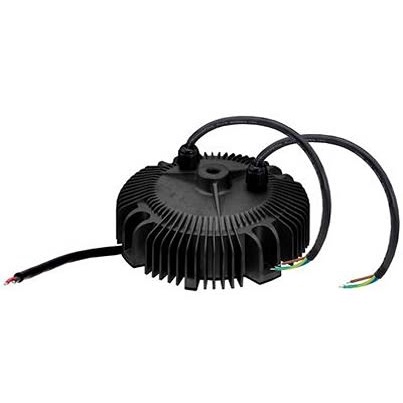

MEAN WELL/台湾明纬 LED电源 HBG-240-48DA

HBG-240-48DA概述

    HBG-240系列恒流恒压LED驱动器技术手册

    产品简介


    HBG-240系列是一款240W的恒流恒压LED驱动器,具备稳定可靠的电源输出能力。适用于各类LED照明设备,如高棚灯、景观灯等。其特点是能够根据应用需求在恒流模式和恒压模式下工作,广泛应用于商业照明、工业照明及户外照明领域。

    技术参数


    - 额定功率:240W
    - 输入电压范围:90 ~ 305VAC,127 ~ 431VDC
    - 频率范围:47 ~ 63Hz
    - 额定电流:
    - HBG-240-24: 4.0A
    - HBG-240-36: 6.7A
    - HBG-240-48: 5A
    - HBG-240-60: 3A
    - 电压范围:
    - HBG-240-24: 24V
    - HBG-240-36: 36V
    - HBG-240-48: 48V
    - HBG-240-60: 60V
    - 最大效率:高达93%
    - 功率因数:≥0.93(满载时)
    - 总谐波失真:THD < 20%(负载60%/115V, 230V;负载80%/277V)
    - 工作温度范围:-40℃ ~ +75℃
    - 存储温度:-40℃ ~ +80℃,湿度10% ~ 95%
    - 防护等级:IP65/IP67
    - 认证标准:UL8750, CSA C22.2 No.250.13-12, EN61347-1, GB19510.1, GB19510.14, EN61347-2-13, EN62384, IS15885, PTC EAC TC 004, EMC EN55015, EN61000-3-2, EN61000-3-3, EN61547

    产品特点和优势


    1. 高效节能:最高可达93%的工作效率,确保节能且减少运行成本。
    2. 宽泛输入电压范围:能够在90 ~ 305VAC的宽泛交流输入电压范围内正常工作。
    3. 多功能调节:可以通过外部电阻、1 ~ 10V直流电压或10V PWM信号进行调光控制,适合多种照明应用。
    4. 高可靠性:采用过温保护、短路保护、过压保护等多种安全机制,提高产品可靠性。

    应用案例和使用建议


    HBG-240系列可以应用于各种LED灯具,例如高棚灯、景观灯、工厂照明等。例如,在高棚灯的应用中,通过调节输入电压和电流来满足不同亮度的需求。对于使用环境较为恶劣的情况,建议选择防护等级更高的型号以提高耐用性。
    使用建议:
    1. 确保驱动器安装在通风良好的位置,以避免过热。
    2. 使用适当的机械支撑以防止跌落或碰撞导致损坏。
    3. 调光操作时需注意连接方式,避免误接引发电气故障。

    兼容性和支持


    HBG-240系列支持与多种类型的LED灯具配合使用,且具备DALI接口,适用于智能照明系统。厂商提供了详尽的技术文档和售后支持,确保用户能够快速解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:灯具无法启动
    - 解决方案:检查输入电压是否在规定的范围内,确保灯具接线无误。
    - 问题2:灯具出现闪烁现象
    - 解决方案:调整输入电压和电流设置,确认是否存在外界干扰因素,如电磁干扰等。
    - 问题3:驱动器发热严重
    - 解决方案:确保散热良好,避免长时间满载运行,必要时可采用外部冷却措施。

    总结和推荐


    HBG-240系列恒流恒压LED驱动器凭借其高效、可靠、多功能的特点,在LED照明领域具有广泛的适用性。特别是其高效率、宽泛的输入电压范围以及多种调光控制方式,使其成为商业、工业和户外照明项目的理想选择。总体而言,这款产品值得推荐给需要高品质LED驱动器的用户。

HBG-240-48DA参数

参数
输出功率 240W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC),431V(DC)
最小输入电压 90V(AC),127V(DC)
输出数量 1
调光 With Dimming
长*宽*高 191.5mm*191.5mm*69mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-240-48DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HBG-240-48DA HBG-240-48DA数据手册

HBG-240-48DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
