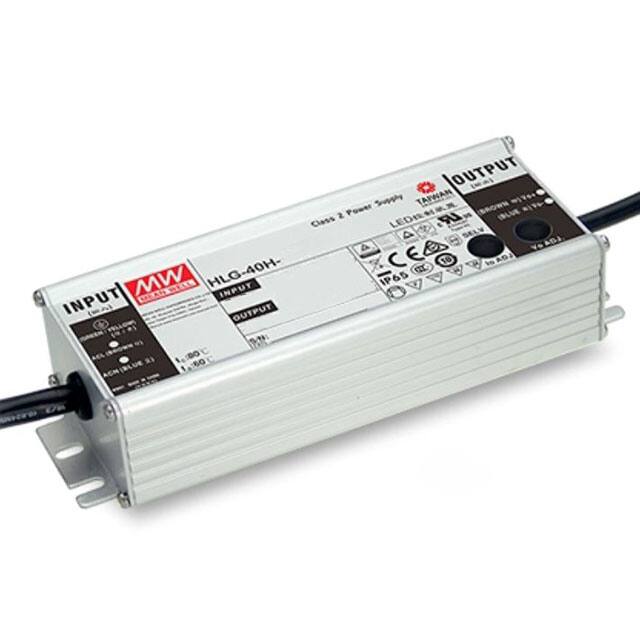

HLG-40H-36AB

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) Analog,PWM 147.2mm*61.5mm*36.8mm
供应商型号: HLG-40H-36AB
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 HLG-40H-36AB

HLG-40H-36AB概述


    产品简介


    HLG-40H系列单输出开关电源是一款专为LED照明及移动标识应用设计的高效能电源供应器。该电源具有宽泛的输入电压范围(90~305VAC),内置主动式功率因数校正功能(PFC),并通过多种保护机制确保稳定运行,如短路、过电流、过电压和过温保护。此外,HLG-40H系列符合全球安全规范,如EN60598-1、CNS15233和GB7000.1等标准,可广泛应用于干燥、潮湿甚至户外环境。

    技术参数


    - 型号: HLG-40H系列
    - 直流电压输出范围: 12V至54V
    - 额定电流: 0.5A至3.33A
    - 额定功率: 40W
    - 效率: 最高达89.5%
    - 输入电压范围: 90 ~ 305VAC
    - 频率范围: 47 ~ 63Hz
    - 功率因数: >0.98/115VAC, >0.95/230VAC, >0.92/277VAC
    - 启动电流: <0.75mA/277VAC
    - 瞬态响应时间: 16ms/115VAC, 16ms/230VAC(满载)
    - 瞬态恢复时间: 1500ms/115VAC, 1000ms/230VAC(满载)
    - 环境温度范围: 工作温度:-40 ~ +70°C;存储温度:-40 ~ +80°C
    - 湿度范围: 工作湿度:20 ~ 95% RH 非冷凝状态
    - 重量: 约0.73kg
    - 尺寸: 171 x 61.5 x 36.8mm (LWH)
    - 防水等级: IP67/IP65
    - 认证标准: UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13, EN60950-1, TUV EN60950-1, EN60335-1, EN60598-1, CNS15233, GB7000.1, FCC part18, UL60950-1, EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024

    产品特点和优势


    - 高效率: HLG-40H系列电源的工作效率最高可达89.5%,适合各种应用环境。
    - 宽输入电压范围: 适应不同国家和地区的电网电压,增强产品的普适性。
    - IP67/IP65防水等级: 可适用于室内外环境,特别适合潮湿或户外应用。
    - 多模式调光功能: 支持通过1~10Vdc、PWM信号或电阻进行调光,实现灵活的控制。
    - 内置保护机制: 具备过流、过压、过温保护,确保设备长时间稳定运行。

    应用案例和使用建议


    应用场景
    HLG-40H系列电源适用于多种LED照明和移动标识应用,例如路灯、广告牌、商业标识灯等。这些应用通常要求电源能够在极端环境下稳定工作,HLG-40H系列通过其宽广的输入电压范围和防护等级,可以很好地满足这些需求。
    使用建议
    - 优化调光功能: 在使用HLG-40H时,可以通过调整连接DIM+和DIM-端子的外部电阻值来设置所需的电流水平。确保正确选择合适的电阻值以达到预期的亮度调节效果。
    - 保护措施: 在布线和安装过程中要注意电源的过载保护机制,避免长时间过载运行,以延长使用寿命。

    兼容性和支持


    - 兼容性: HLG-40H系列电源可以与各种LED灯具和控制系统无缝集成,广泛用于不同类型的灯具和显示设备。
    - 技术支持: 厂商提供详细的技术文档和售后服务,用户可以通过官方网站获取更多资源和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源无法启动 | 检查输入电压是否在有效范围内,确保输入线路没有断开。 |
    | 输出电流不稳定 | 调整连接DIM+和DIM-端子的外部电阻,确保电阻值在指定范围内。 |
    | 设备过热 | 确保电源周围有足够的通风空间,避免密闭环境使用。 |

    总结和推荐


    HLG-40H系列电源凭借其高效能、宽电压输入范围和多重保护机制,在LED照明和标识显示领域表现出色。该产品不仅适用于工业和商业应用,还可以在家庭照明中发挥重要作用。结合其卓越的兼容性和技术支持,我们强烈推荐HLG-40H系列电源作为高品质的电源解决方案。

HLG-40H-36AB参数

参数
最小输入电压 90V(AC)
输出数量 1
调光 Analog,PWM
输出功率 40W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
长*宽*高 147.2mm*61.5mm*36.8mm
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-40H-36AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HLG-40H-36AB HLG-40H-36AB数据手册

HLG-40H-36AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.87 ¥ 329.2289
5+ $ 35.316 ¥ 293.638
10+ $ 34.226 ¥ 284.5751
20+ $ 33.284 ¥ 276.5963
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 329.22
