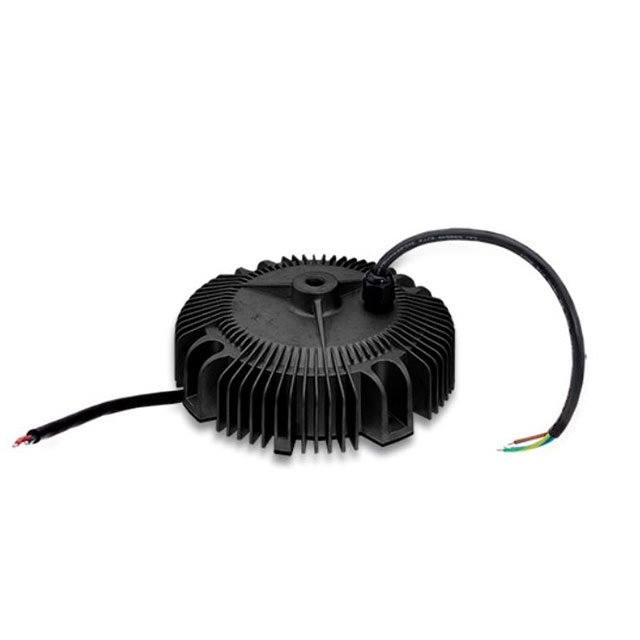

HBG-240-24DA

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 90V(AC) 305V(AC) Analog,PWM 底座安装 191.5mm*191.5mm*69mm
供应商型号: SCE-HBG-240-24DA
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 HBG-240-24DA

HBG-240-24DA概述

    240W Constant Voltage + Constant Current LED Driver HBG-240 系列

    产品简介


    240W Constant Voltage + Constant Current LED 驱动器是一种适用于多种照明应用的高性能电源解决方案。该驱动器设计用于直接驱动LED灯具,支持恒压和恒流两种工作模式。它广泛应用于高亮度LED照明系统,包括商业照明、工业照明以及户外照明等领域。

    技术参数


    以下是驱动器的主要技术规格:
    | 参数 | 规格 |

    | 输出电压范围(典型值) | 24V, 36V, 60V, 48V |
    | 输出电流范围(最大值) | 4.0A, 6.7A, 3.0A, 5.0A |
    | 输出功率范围 | 240W |
    | 输入电压范围 | 90 ~ 305VAC |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数(PF) | >0.95 |
    | 效率(典型值) | 92.5% - 93.5% |
    | 谐波失真(THD) | < 20% |
    | 启动电流 | 75A |
    | 电压波动 | ±0.5% |
    | 温度系数 | ±0.03%/℃ |
    | 工作温度 | -40℃ ~ +80℃ |
    | 储存温度、湿度 | -40℃ ~ +80℃, 10% ~ 95% RH |
    | 振动测试 | 10 ~ 500Hz, 5G |

    产品特点和优势


    1. 高效能:高达93.5%的工作效率,确保在各种应用环境中都能提供最佳的能源利用。
    2. 宽电压范围:支持90~305VAC的输入电压范围,适应多种供电环境。
    3. 恒压和恒流模式:能够同时提供恒压和恒流输出,满足不同灯具的需求。
    4. 高可靠性:内置过电流、过电压和过温保护机制,确保长时间稳定运行。
    5. 良好的电磁兼容性:符合EN55015、EN61000-3-2和EN61000-3-3等标准,减少干扰。

    应用案例和使用建议


    该驱动器适用于商业照明、工厂照明和户外照明等多种应用场合。例如,在高棚灯、商业广告牌和街道路灯等项目中均有广泛应用。为了更好地发挥其性能,建议遵循以下几点:
    1. 合理布局:确保驱动器与灯具之间的距离适中,以减少电压降。
    2. 散热设计:在高负载或高温环境下,采用适当的散热措施以保持驱动器的最佳工作状态。
    3. 安全防护:使用符合要求的电气连接方式,并确保所有固定部件紧固,避免松动。

    兼容性和支持


    - 接口类型:支持1~10VDC、10V PWM信号和电阻三种调光方式,适用于不同类型的应用。
    - 认证标准:获得UL8750、CSA C22.2 No.250.13-12、EN61347-1等多国认证。
    - 维护和支持:厂家提供详细的技术文档和专业的技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:如何进行调光?
    解决方案:可以通过1~10VDC、10V PWM信号或电阻来进行调光,具体操作参见手册中的详细说明。
    - 问题2:驱动器出现过热情况怎么办?
    解决方案:检查驱动器的散热条件,必要时增加外部散热措施。如果问题依旧存在,请联系技术支持团队。

    总结和推荐


    综上所述,240W Constant Voltage + Constant Current LED Driver HBG-240系列是一款高性能、多功能的LED驱动器,具备卓越的工作效率、宽电压范围和高可靠性。特别适合于需要高亮度、高稳定性的商业和工业照明项目。强烈推荐使用此产品,尤其对于寻求高效能、高可靠性的专业用户而言,这将是最佳选择之一。

HBG-240-24DA参数

参数
调光 Analog,PWM
输出功率 240W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
长*宽*高 191.5mm*191.5mm*69mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-240-24DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 HBG-240-24DA HBG-240-24DA数据手册

HBG-240-24DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 826.9732
5+ ¥ 799.488
10+ ¥ 760.8989
20+ ¥ 733.3038
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 826.97
直接购买
加入购物车
