首页  >  产品百科  >  IRM-01-3.3S

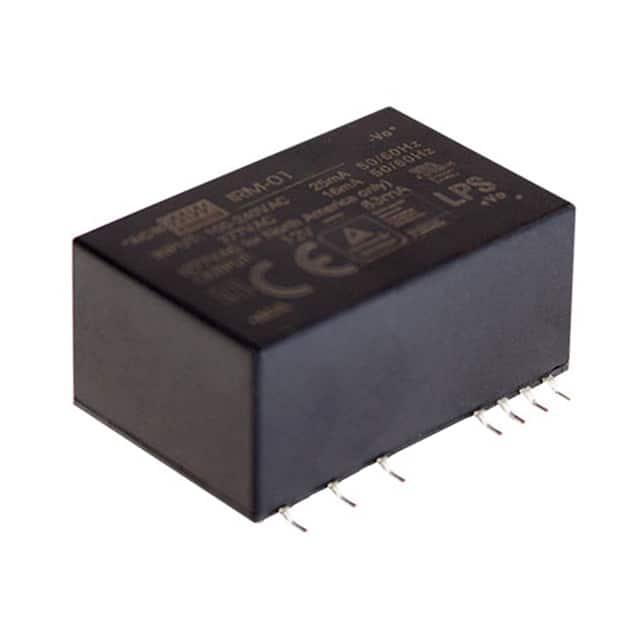

IRM-01-3.3S

产品分类: AC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 1W开关电源, 3.3V 直流输出电压 300mA输出电流, 1输出点
供应商型号: TW-IRM-01-3.3S
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 AC-DC稳压器 IRM-01-3.3S

IRM-01-3.3S概述


    产品简介


    IRM-01系列是一款单输出封装类型的电源模块,主要用于为各种设备提供稳定可靠的直流电压。此系列电源模块拥有广泛的应用领域,适用于工业控制、通信系统、医疗设备及各类电子装置等。该系列产品具备高效率、宽输入电压范围和良好的热稳定性,使其成为市场上高性能电源模块的首选之一。

    技术参数


    以下是IRM-01系列的主要技术参数列表:
    - 型号:IRM-01-3.3, IRM-01-5, IRM-01-9, IRM-01-12, IRM-01-15, IRM-01-24
    - 额定电流:300mA(3.3V),200mA(5V),111mA(9V),83mA(12V),67mA(15V),42mA(24V)
    - 额定功率:1W
    - 输出电压范围:3.3V, 5V, 9V, 12V, 15V, 24V
    - 输入电压范围:85 ~ 305VAC, 120 ~ 430VDC
    - 频率范围:47 ~ 63Hz
    - 最大纹波和噪声:150mVp-p(3.3V, 5V, 9V, 12V, 15V),200mVp-p(24V)
    - 工作温度范围:-30 ~ +85°C
    - 储存温度范围:-40 ~ +100°C,湿度10~95%
    - 效率:70%(典型值)
    - 隔离电压:I/P-O/P: 3KVAC
    - 绝缘电阻:I/P-O/P: 100MΩ/500VDC/25°C/70%RH

    产品特点和优势


    IRM-01系列电源模块具备以下几个显著特点和优势:
    1. 高可靠性:IRM-01系列经过严格的耐压测试和电气性能测试,确保在复杂环境下的可靠运行。
    2. 高效率:具有较高的转换效率,有效降低了能耗,延长了设备的使用寿命。
    3. 宽输入电压范围:可适应不同的电源输入条件,提高了产品的通用性和适应性。
    4. 良好的热稳定性:设计合理,保证了在高温环境下的稳定运行。
    5. 小型化设计:采用SMD封装,节省了空间,便于安装和布线。

    应用案例和使用建议


    IRM-01系列广泛应用于多种场景,例如:
    - 工业自动化:为工业控制器提供稳定的电源,确保设备的正常运转。
    - 通信设备:在通信系统中提供可靠的直流电源,保证数据传输的稳定性。
    - 医疗设备:用于医疗监测设备,保障医疗过程的安全可靠。
    使用建议:
    1. 合理选择输入电压:根据具体应用场景选择合适的输入电压,以确保高效稳定的工作状态。
    2. 正确布局电路:参照推荐的PCB布局设计进行电路布局,有助于提高电源模块的散热效果和抗干扰能力。
    3. 关注温度变化:在高温环境下工作时,注意环境温度对电源模块的影响,必要时采取适当的冷却措施。

    兼容性和支持


    IRM-01系列电源模块具有较好的兼容性,可以与多种标准接口兼容。此外,制造商提供了详尽的技术支持文档和售后服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 输入电压不稳定导致输出电压波动:
    - 解决方案:检查输入电源的稳定性,必要时增加稳压器或滤波器。
    2. 电源模块发热严重:
    - 解决方案:改善散热设计,例如增加散热片或风扇,降低工作温度。
    3. 输出纹波和噪声较大:
    - 解决方案:检查外部电路是否存在干扰源,调整滤波电容值或增加滤波电路。

    总结和推荐


    综上所述,IRM-01系列电源模块以其高可靠性、高效率和广泛的应用领域,成为了市场上的一款优质产品。无论是工业控制还是医疗设备,IRM-01系列都能够提供稳定可靠的电源供应。因此,对于需要稳定电源的场合,IRM-01系列是一个值得推荐的选择。

IRM-01-3.3S参数

参数
电压 - 电源(Vcc/Vdd) -
最大输出电压 3.3V
击穿电压 -
内部开关 -
开关频率 -
占空比 -
功率 1W
输出电流 300mA
隔离 -
拓扑 -
最大输入电压 85V~305 VAC, 120~430 VDC
故障保护 -
最小输入电压 85V~305 VAC, 120~430 VDC
最小输出电压 -
长*宽*高 33.7mm*22.2mm*16mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IRM-01-3.3S数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 AC-DC稳压器 MEAN WELL/台湾明纬 IRM-01-3.3S IRM-01-3.3S数据手册

IRM-01-3.3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25
