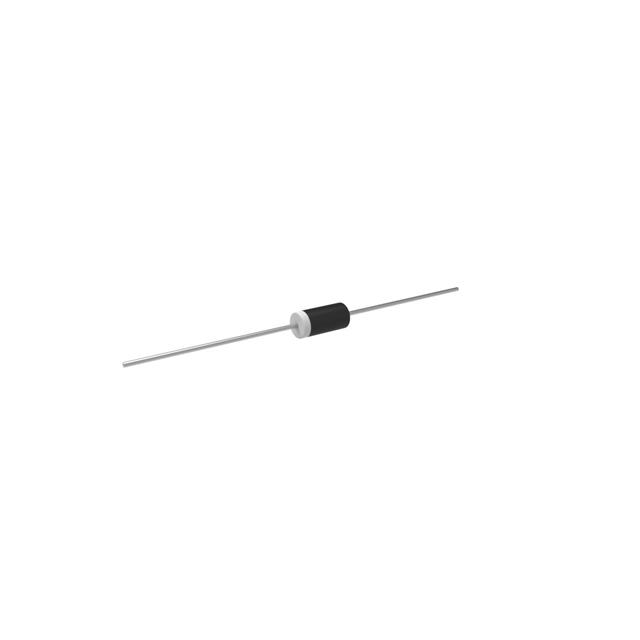

P6KE6.8A-TP

产品分类: TVS二极管/ESD抑制器
产品描述: 单向 600W 57A 10.5V 6.45V DO-15,DO-204AC 通孔安装
供应商型号: P6KE6.8A-TPMSCT-ND
供应商: Digi-Key
标准整包数: 1
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 P6KE6.8A-TP

P6KE6.8A-TP概述


    产品简介


    产品类型:
    P6KE6.8(C)(A)到P6KE600(C)(A)系列是瞬态电压抑制二极管(TVS),属于经济型系列产品。此系列二极管提供双向和单向构造,适用于敏感电子设备保护。
    主要功能:
    - 高达600瓦的峰值脉冲功率吸收能力。
    - 最大稳态功率耗散为5.0瓦。
    - 工作温度范围广泛,从-55°C到+175°C。
    - 极低的电容,适用于信号线保护。
    应用领域:
    主要用于消费类电子产品、计算机、工业、汽车及电信等领域,以保护集成电路(IC)、金属氧化物半导体场效应晶体管(MOSFET)以及传感器单元的信号线路免受由感性负载切换和雷击引起的电压瞬变影响。

    技术参数


    - 峰值脉冲功率吸收(PPP): 600瓦(TA=25°C)
    - 最大稳态功率耗散(PD): 5.0瓦(TL=75°C)
    - 重量: 约0.4克
    - 存储温度范围: -55°C至+175°C
    - 引脚长度: 3/8英寸
    - 极性标识: 带标记的为阴极,无标记为双向。
    - 机械尺寸:
    - 长度A:0.230至0.300英寸
    - 宽度B:0.104至0.140英寸
    - 厚度C:0.026至0.035英寸
    - 引脚间距D:1.000英寸

    产品特点和优势


    - 经济性: 提供了具有竞争力的价格,适用于大规模应用。
    - 高可靠性: 在严苛环境下表现出色,适合工业应用。
    - 环保材料: 可根据要求提供无卤素版本(通过添加“-HF”后缀)。
    - 低温系数: 最大温度系数为±10%,确保在温度变化下的稳定性能。
    - 环保认证: 满足UL 94 V-0阻燃等级,符合RoHS标准。

    应用案例和使用建议


    应用案例
    例如,在电信设备中,P6KE6.8(A)可以用于保护电话线免受雷击引起的瞬态电压冲击,确保通信质量不受影响。
    使用建议
    - 在选择TVS二极管时,应确保其额定电压(VWM)高于可能遇到的最大瞬态电压。
    - 由于TVS二极管的瞬态响应时间较短,通常需要与其他防护元件配合使用,以提高整体系统的可靠性。

    兼容性和支持


    - 兼容性: 此系列产品可以与现有的电路设计无缝集成,适用于多种封装和焊接工艺。
    - 支持和服务: 厂商提供全面的技术支持和售后服务,包括产品选型指导和安装调试支持。

    常见问题与解决方案


    - 问题1:产品表面出现氧化现象。
    - 解决方案: 确保正确存储环境,避免高温潮湿环境。如已出现氧化,可以尝试用酒精清洁并重新涂覆保护层。
    - 问题2:电路通电后瞬间损坏。
    - 解决方案: 检查电路中的其它组件是否正常工作,确保TVS二极管的额定电压和电流值匹配应用需求。

    总结和推荐


    总结:
    P6KE6.8(C)(A)到P6KE600(C)(A)系列TVS二极管在设计上充分考虑了耐用性、可靠性和经济性,能够在各种极端环境中提供有效的电压瞬变保护。其广泛的电压覆盖范围和多样化的型号选择使其成为多个领域的理想选择。
    推荐:
    鉴于其优异的性能和广泛的应用场景,强烈推荐该系列产品应用于各类敏感电子设备和工业控制系统中。

P6KE6.8A-TP参数

参数
工作电压 -
箝位电压 10.5V
击穿电压 6.45V
峰值脉冲电流 57A
峰值脉冲功率 600W
极性 单向
7.6mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6KE6.8A-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

P6KE6.8A-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 MICRO COMMERCIAL COMPONENTS P6KE6.8A-TP P6KE6.8A-TP数据手册

P6KE6.8A-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
