5.0SMLJ90CA-TP

产品分类: TVS二极管/ESD抑制器
产品描述: 双向 5KW 34.3A 146V 100V SMC(DO-214AB) 贴片安装
供应商型号: 5.0SMLJ90CA-TP
供应商: 云汉优选
标准整包数: 3000

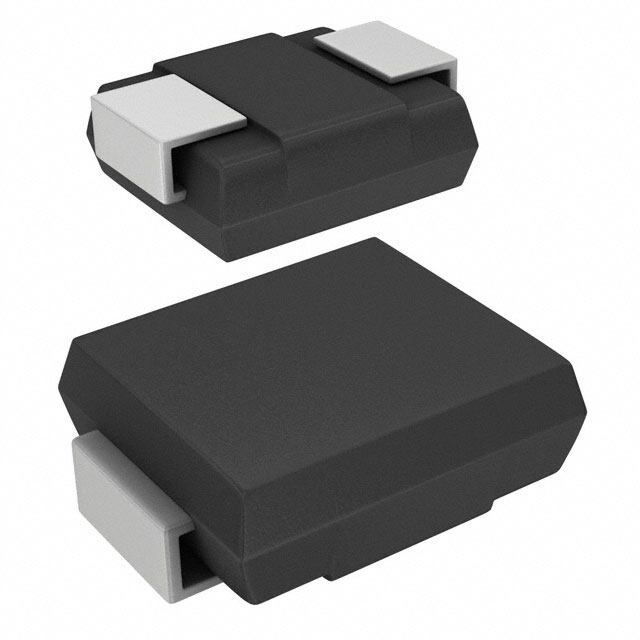

MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 5.0SMLJ90CA-TP

5.0SMLJ90CA-TP概述


    产品简介


    产品类型:瞬态电压抑制二极管(TVS Diode)
    主要功能:用于电路中的过压保护,防止因瞬态电压过高而导致的损坏。它能迅速响应并吸收过量电流,将电压钳位到一个安全水平。
    应用领域:广泛应用于消费电子、通信设备、汽车电子等领域,确保设备在受到瞬态电压冲击时能够正常运行。

    技术参数


    - 终端类型:焊锡端子,符合MIL-STD-750标准方法2026
    - 极性标识:颜色带表示正极(阴极),双向类型除外
    - 包装标准:16毫米带状包装,符合EIA 481标准
    - 重量:0.007盎司,0.21克
    - 最大额定值:
    - 峰值脉冲电流:见第2页和第3页(安培)
    - 峰值脉冲功率耗散:5000瓦特
    - 工作温度范围:TJ, TSTG -55°C至+175°C
    - 峰值功率耗散(无极限散热):6.5瓦特
    - 瞬态电压抑制范围:11至170伏特
    - 瞬态电压峰值钳位电压:见表格(伏特)

    产品特点和优势


    - 低电感设计:有助于降低电路中的寄生电感,提高响应速度。
    - 内置应力释放:增加产品的可靠性和使用寿命。
    - 阻燃性:环氧树脂符合UL 94 V-0等级,确保在高温下的安全性。
    - 玻璃钝化结:提高耐久性和稳定性。
    - 快速响应时间:典型响应时间小于1ps,从0V到最小击穿电压。
    - 高温度焊接能力:在端子处可承受260°C/10秒的高温焊接。

    应用案例和使用建议


    应用案例:瞬态电压抑制二极管常用于电源线路、接口端口和传感器电路中,以保护电路免受雷击或其他瞬态电压事件的影响。
    使用建议:
    1. 布局设计:建议在表面安装应用中优化板空间,采用低轮廓封装设计。
    2. 配合使用:在需要高可靠性或严苛环境的应用中,选择带“-HF”后缀的产品以满足无卤素要求。
    3. 维护注意事项:在进行高温焊接时,务必遵循推荐的焊接条件,避免过热导致产品失效。

    兼容性和支持


    - 兼容性:该产品可以与标准表面安装设备和其他电子产品兼容。
    - 支持:厂商提供详细的用户手册和技术支持,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问:如何确保正确的极性连接?
    - 答:通过颜色带标识极性,颜色带所在端为正极(阴极),除非是双向类型。
    2. 问:如何处理焊接过程中的高温问题?
    - 答:建议使用260°C/10秒的焊接条件,以避免损坏二极管。
    3. 问:如何测试瞬态电压抑制能力?
    - 答:使用标准的瞬态电压源和负载条件进行测试,参照产品手册中的技术参数表进行验证。

    总结和推荐


    总结:
    - 优点:瞬态电压抑制二极管具有出色的瞬态电压抑制能力和快速响应时间,适用于多种应用场合。
    - 可靠性:产品具备优异的稳定性和可靠性,适用于严苛的工作环境。
    推荐:
    基于以上优点,我们强烈推荐此款瞬态电压抑制二极管用于需要高效过压保护的应用场景。无论是消费电子还是工业自动化领域,这款产品都能提供可靠的安全保障。

5.0SMLJ90CA-TP参数

参数
工作电压 -
箝位电压 146V
击穿电压 100V
峰值脉冲电流 34.3A
峰值脉冲功率 5KW
极性 双向
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5.0SMLJ90CA-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

5.0SMLJ90CA-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 MICRO COMMERCIAL COMPONENTS 5.0SMLJ90CA-TP 5.0SMLJ90CA-TP数据手册

5.0SMLJ90CA-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.1886
9000+ ¥ 1.1708
30000+ ¥ 1.1529
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3565.8
