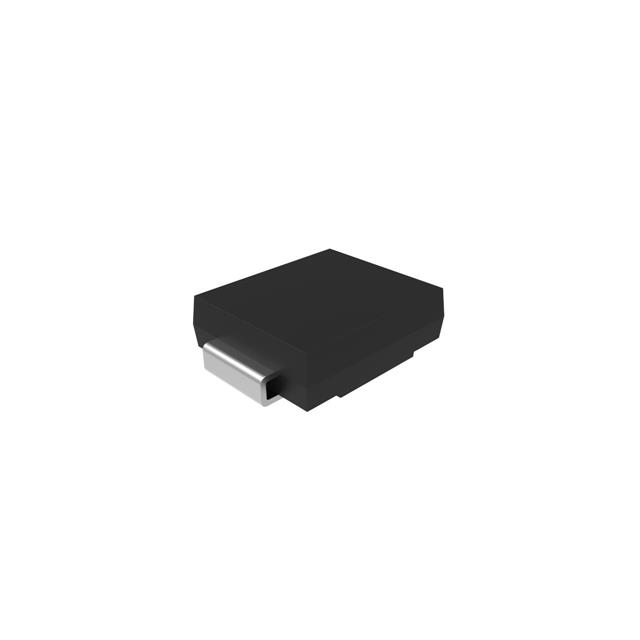

5.0SMLJ60A-TP

产品分类: TVS二极管/ESD抑制器
产品描述: 5KW 51.7A 96.8V 66.7V SMC(DO-214AB) 贴片安装
供应商型号: 833-5.0SMLJ60A-TP
供应商: Mouser
标准整包数: 1
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 5.0SMLJ60A-TP

5.0SMLJ60A-TP概述


    产品简介


    产品类型:瞬态电压抑制器(TVS)
    主要功能:保护电路免受瞬态电压冲击,提供可靠的电压钳位功能,适用于电源线、信号线和数据线的过压保护。
    应用领域:广泛应用于通信设备、工业控制、汽车电子、消费电子产品等领域,用于防止因雷击、静电放电等引起的电压波动对电子设备造成的损害。

    技术参数


    - 峰值脉冲电流(IPP):高达400A
    - 峰值脉冲功率(PPP):最小5000瓦特
    - 工作温度范围:TJ, TSTG为-55℃到+175℃
    - 封装形式:DO-214AB (SMC) 引脚框架
    - 尺寸(英寸/毫米):A = 0.079 - 0.103 / 2.00 - 2.62, B = 0.115 - 0.121 / 2.92 - 3.07
    - 最大稳态功率耗散(PD):在无限热沉且TL=75℃时为6.5瓦特
    - 玻璃钝化结:提高可靠性
    - 低电感:减少寄生电感的影响
    - 内置应力缓解:增强结构稳定性
    - 阻燃等级:UL 94 V-0

    产品特点和优势


    - 低电感设计:提高响应速度,降低寄生电感的影响。
    - 玻璃钝化结:提供更高的可靠性和寿命。
    - 内置应力缓解:防止焊点开裂,提高耐用性。
    - 高耐温能力:可承受高达260℃的焊接温度,适合各种苛刻环境。
    - 快速响应时间:典型值小于1皮秒。
    - 高稳态功率耗散:确保长时间稳定运行。
    - 多种封装选择:方便在不同应用中灵活选择。

    应用案例和使用建议


    - 通信设备:用于保护敏感通信芯片免受瞬态电压影响,建议在设计时考虑到适当的散热措施,以保持长期稳定运行。
    - 工业控制:可用于工业自动化系统中的电源线保护,建议在设计时考虑使用大尺寸的铜垫来增强散热效果。
    - 汽车电子:适用于汽车内部电路保护,由于车载环境恶劣,建议在选型时关注高可靠性指标。
    - 消费电子产品:如手机、笔记本电脑等,可用于保护USB接口、电源接口等,建议在设计时合理分配电容值,确保有效滤波。

    兼容性和支持


    - 兼容性:本产品采用标准的DO-214AB封装,易于与各类PCB板集成。同时,产品还提供了多种型号以适应不同的电压需求。
    - 支持和维护:厂商提供全面的技术支持,包括详细的安装指南和维护手册。用户可以通过官方网站获取相关文档和技术支持信息。

    常见问题与解决方案


    - 问题:产品安装后出现不导通现象。
    - 解决方案:检查接线是否正确,确认极性无误,检查焊接是否牢固。

    - 问题:产品工作过程中出现异常发热。
    - 解决方案:检查散热设计是否充分,适当增加散热片面积,确保良好的散热条件。

    总结和推荐


    这款瞬态电压抑制器凭借其高可靠性、快速响应时间和低电感设计,在多个应用领域表现出色。其坚固的设计使其能够在苛刻的环境中长期稳定运行。综合考虑,强烈推荐使用这款产品,尤其在需要高防护标准的应用场合。通过选择合适的型号,可以有效地保护您的电子设备免受瞬态电压冲击。如果您需要进一步的技术支持或详细的产品信息,可以访问Micro Commercial Components的官方网站进行查阅。

5.0SMLJ60A-TP参数

参数
击穿电压 66.7V
峰值脉冲电流 51.7A
峰值脉冲功率 5KW
极性 -
工作电压 -
箝位电压 96.8V
7.11mm(Max)
DO-214AB,SMC
2.62mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5.0SMLJ60A-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

5.0SMLJ60A-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 MICRO COMMERCIAL COMPONENTS 5.0SMLJ60A-TP 5.0SMLJ60A-TP数据手册

5.0SMLJ60A-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7715 ¥ 23.4192
10+ $ 1.8055 ¥ 15.2565
100+ $ 1.1664 ¥ 9.8561
500+ $ 0.9202 ¥ 7.7754
1000+ $ 0.8478 ¥ 7.1639
3000+ $ 0.735 ¥ 6.2108
6000+ $ 0.7214 ¥ 6.0954
库存: 1382
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.41
