UFM12PL-TP

产品分类: 整流二极管/整流桥
产品描述: 100V 30A 35ns 10μA 1A 独立式 SOD-123FL 贴片安装
供应商型号: UA-UFM12PL-TP
供应商: 海外现货
标准整包数: 2500

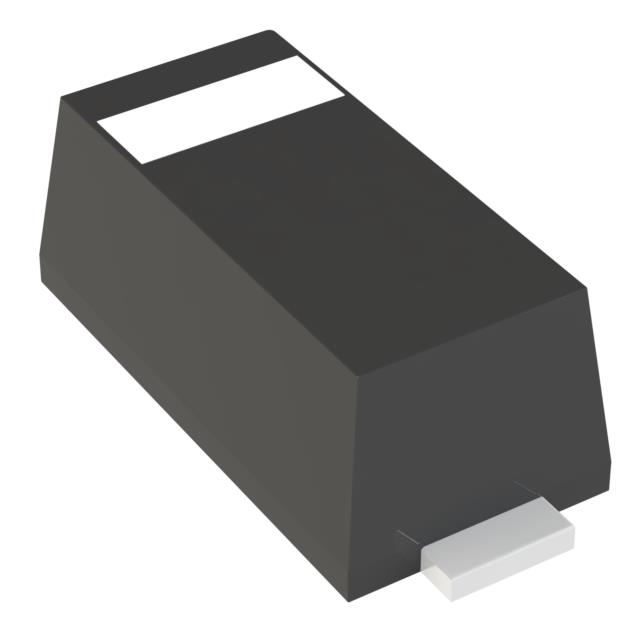

MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 UFM12PL-TP

UFM12PL-TP概述

    电子元器件产品技术手册:1 Amp Ultra Fast Recovery Silicon Rectifier

    产品简介


    本文档介绍了1 Amp Ultra Fast Recovery Silicon Rectifier(UFM11PL 至 UFM17PL)系列电子元器件。这类器件主要用于电力转换、逆变器、直流到交流转换器等应用中。它们具有快速恢复时间和高可靠性等特点,是高效能电力电子设备的理想选择。

    技术参数


    - 最大反复峰值反向电压:50V至1000V
    - 最大有效值电压:35V至700V
    - 最大直流阻断电压:50V至800V
    - 平均正向电流:1.0A(TL=90°C)
    - 正向浪涌电流:30A(8.3ms,半正弦波)
    - 最大瞬时正向电压:1.0V至1.70V(IFM=1.0A;Ta=25°C)
    - 最大直流反向电流:10µA至50µA(Ta=25°C至125°C)
    - 最大反向恢复时间:35ns至100ns(IF=0.5A,IR=1.0A,Irr=0.25A)
    - 典型结电容:20pF(在1.0MHz、VR=4.0V下测量)
    - 工作温度范围:-65°C至+150°C
    - 存储温度范围:-65°C至+150°C
    - 最高热阻抗:180°C/W(结到环境)

    产品特点和优势


    1. 超快恢复:快速恢复特性使这些二极管能够迅速切断反向电流,减少开关损耗,提高效率。
    2. 高可靠性:这些二极管能够在广泛的温度范围内稳定工作,保证了长时间的可靠性和稳定性。
    3. 宽温度范围:适用于极端环境下的应用,无论是在低温还是高温条件下都能正常工作。
    4. 低热阻:优秀的散热能力使得这些二极管可以在高功率应用中保持良好的工作状态。
    5. 环保:符合RoHS标准且可提供无卤素版本,满足现代电子产品对环境友好的要求。

    应用案例和使用建议


    - 应用案例:这些二极管广泛应用于电源适配器、太阳能逆变器、UPS系统、电机驱动器等。
    - 使用建议:在设计电路时,应确保二极管的峰值反向电压足够高以承受电路中的浪涌电压。对于高频率应用,应注意二极管的结电容可能影响整体性能。

    兼容性和支持


    - 兼容性:这些二极管易于与其他常见的电子元件集成,如变压器、电容器等。
    - 支持和服务:制造商提供全面的技术支持,包括详细的产品手册、应用指南和常见问题解答,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:如何确保二极管在高温环境下的可靠性?
    - 解决方案:选择合适的工作温度范围和热阻抗的二极管,确保散热设计合理。
    - 问题2:如何避免二极管过热?
    - 解决方案:在电路设计时,考虑适当的散热措施,如增加散热片或风扇,或者使用具有更低热阻抗的封装形式。

    总结和推荐


    UFM11PL 至 UFM17PL 系列硅整流二极管具有出色的性能和广泛的适用性,适用于各种电力转换和控制应用。其独特的快速恢复特性和高可靠性使其成为市场上非常有竞争力的产品。强烈推荐使用这些二极管来构建高性能、可靠的电力电子系统。如果您需要进一步的技术支持或详细的产品资料,请访问官方网站或联系官方授权的分销商。

UFM12PL-TP参数

参数
反向恢复时间 35ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 100V
3.1mm(Max)
1.9mm(Max)
1.35mm(Max)
通用封装 SOD-123FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UFM12PL-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

UFM12PL-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS UFM12PL-TP UFM12PL-TP数据手册

UFM12PL-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
