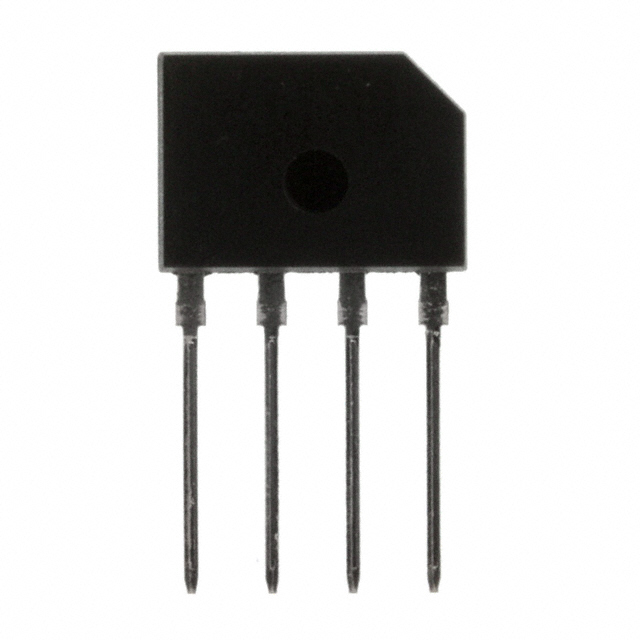

KBP408G-BP

产品分类: 整流二极管/整流桥
产品描述: 800V 110A 10μA 4A GBP-4 通孔安装 14.75mm*10.6mm*3.65mm
供应商型号: KBP408G-BPMS-ND
供应商: Digi-Key
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 KBP408G-BP

KBP408G-BP概述

    高品质KBPC桥式整流器的技术手册解析

    1. 产品简介



    KBP系列桥式整流器是一款高性能的电子元件,主要用于各种交流到直流转换的应用场景。此系列产品具有多种电压等级(50V至1000V),额定电流为4A,适用于广泛的工业和消费电子产品。其核心功能是将交流电(AC)转换为直流电(DC),并能够承受高浪涌电流。
    典型应用领域包括电源供应器、不间断电源(UPS)、工业控制设备及家用电器等。

    2. 技术参数


    | 参数名称 | 典型值 |

    | 最大反复峰值反向电压(VRWM) | 50V, 100V, 200V, 400V, 600V, 800V, 1000V |
    | 最大有效值电压(VRRM) | 35V, 70V, 140V, 280V, 420V, 560V, 700V |
    | 最大直流阻断电压(VDC) | 50V, 100V, 200V, 400V, 600V, 800V, 1000V |
    | 平均正向电流(IF(AV)) | 4.0A |
    | 峰值正向浪涌电流(IFSM) | 110A (8.3ms, 半正弦波) |
    | 最大瞬时正向电压(VF) | 1.05V |
    | 最大直流反向电流(IR) | 10µA |
    | 热阻抗(RθJA) | 47℃/W |
    | 热阻抗(RθJC) | 10℃/W |
    | 工作温度范围 | -55°C 至 +150°C |
    | 存储温度范围 | -55°C 至 +150°C |

    3. 产品特点和优势


    - 高浪涌电流能力:可承受高达110A的正向浪涌电流,适合严苛的工作环境。
    - 宽温区适应性:能够在极端温度环境下可靠运行,从低温到高温全覆盖。
    - 优异的热管理性能:低热阻抗设计,便于散热,提升整体效率。
    - 符合环保要求:采用无卤素、铅-free封装,符合RoHS标准,绿色环保。
    - 广泛应用兼容性:适用于多种印刷电路板,且具备UL认证,保障安全合规性。

    4. 应用案例和使用建议


    典型应用场景:
    - 用于19英寸机架式服务器电源转换。
    - 家用空调的功率整流模块。
    - 小型充电器的整流部分。
    使用建议:
    - 当选用KBP4005G时,确保输出负载不超过额定电流4A,并合理布置散热片以降低温度。
    - 在需要更高耐压的应用中,建议选择KBP410G(1000V)版本,避免过压损坏。
    - 若需提高可靠性,可搭配外部散热器,并保持良好的电气隔离。

    5. 兼容性和支持


    - 兼容性:与主流电子板卡设计完全兼容,如PCB、PCBA设计,同时支持SMT贴装。
    - 技术支持:制造商提供详尽的文档和指导,涵盖设计指南、安装注意事项及常见问题解答。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向电压过高 | 检查输入电压是否超限,调整降压电路。 |
    | 温度异常升高 | 增加外部散热片,优化通风系统。 |
    | 正向浪涌电流不足 | 更换高规格型号(如KBP410G)。 |

    7. 总结和推荐


    KBPC桥式整流器凭借其高可靠性、宽温区适应性及环保特性,在众多领域表现出色。其优越的热管理能力和浪涌防护功能使其成为高需求场景下的理想选择。总体而言,该产品高度推荐用于需高效能、高稳定性的场合,尤其是在工业和消费电子领域。
    最终评价:强烈推荐使用KBPC桥式整流器,因其卓越的性能和广泛的应用适配性,非常值得信赖。

KBP408G-BP参数

参数
配置 -
If - 正向电流 4A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 110A
长*宽*高 14.75mm*10.6mm*3.65mm
通用封装 GBP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

KBP408G-BP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

KBP408G-BP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS KBP408G-BP KBP408G-BP数据手册

KBP408G-BP封装设计

查看详情并下载
Symbol
Footprint

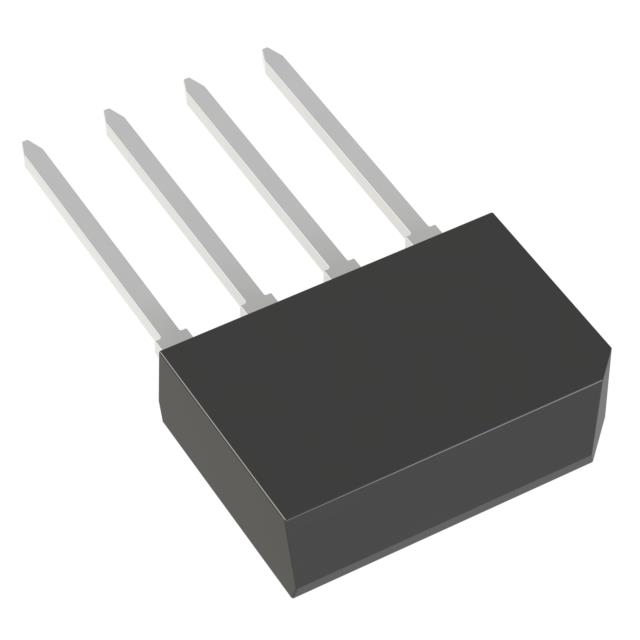

3D Model
