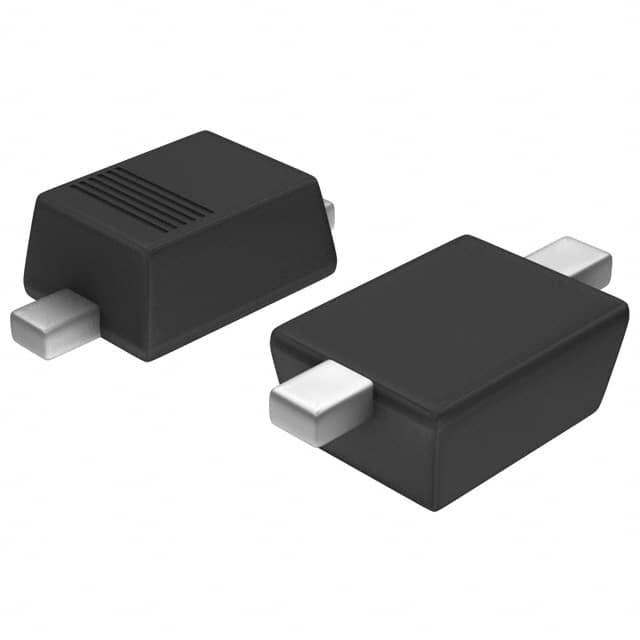

1N4148WXL-TP

产品分类: 整流二极管/整流桥
产品描述: 100V 4A 4ns 5μA 150mA 独立式 SOD-323FL 贴片安装
供应商型号: 1N4148WXL-TP MCC,100V,SOD-323FL
供应商: 国内现货
标准整包数: 3000
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 1N4148WXL-TP

1N4148WXL-TP概述

    # 高速开关二极管 1N4148WXL 技术手册解析

    产品简介


    基本介绍
    1N4148WXL 是一款小型表面贴装(Surface Mount)封装的高速开关二极管,专为通用开关应用设计。它采用环氧树脂封装,符合 UL 94 V-0 阻燃等级,确保了良好的安全性和可靠性。这款二极管适用于自动化插入工艺,并具备低功耗和高切换速度的特点。
    主要功能
    - 快速开关:典型反向恢复时间为4纳秒,适合高频信号处理。
    - 通用性:广泛应用于消费电子产品、工业控制以及通信设备中。
    - 环保友好:提供无卤素版本选项(通过添加“-HF”后缀实现)。
    应用领域
    该二极管可广泛应用于各种需要快速响应的应用场景,如:
    - 开关电源转换器
    - RF电路中的信号整流与隔离
    - 数据传输线路保护

    技术参数


    | 参数名称 | 规格值 |

    | 最大平均整流输出电流 | 150 mA |
    | 峰值正向浪涌电流 | 4.0 A |
    | 功耗 | 200 mW |
    | 结温范围 | -65°C 至 +150°C |
    | 最大瞬时正向电压 | 0.715V |
    | 最大直流反向电流 | 30 µA |
    其他关键特性还包括:
    - 典型结电容:1.5 pF @ VR=0V, f=1MHz
    - 热阻抗:625 K/W

    产品特点和优势


    特点
    - 高速切换:极短的反向恢复时间使得它成为高速信号处理的理想选择。
    - 环保合规:符合RoHS标准,且支持无卤素版本。
    - 轻量化设计:单个器件重量仅约0.008克,非常适合对体积要求较高的应用场合。
    优势
    与其他同类产品相比,1N4148WXL凭借其卓越的性能表现,在保证产品质量的同时降低了生产成本,增强了市场竞争优势。
    应用案例与使用建议
    应用案例
    - 消费电子:用于手机充电器中的整流桥路。
    - 工业控制:作为PLC系统中的信号隔离元件。
    - 通信设备:在无线路由器内担当信号调制解调任务。
    使用建议
    对于需要长期稳定工作的场合,建议定期检测温度变化情况以确保最佳性能;同时注意保持良好通风条件避免过热现象发生。

    兼容性和支持


    此型号产品能够轻松融入大多数主流电子设备之中,并且得到了制造商强有力的技术支持保障。如果存在任何疑问或者困难都可以及时联系官方客服寻求帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查焊接连接是否牢固 |
    | 输出信号失真 | 调整负载阻抗至推荐值 |
    | 温度过高 | 改善散热措施如增加风扇或降低环境湿度 |

    总结和推荐


    综上所述,1N4148WXL高速开关二极管凭借其出色的性能指标、紧凑的设计结构以及广泛的适用范围,在多个领域展现出强大的实用价值。我们强烈推荐给那些寻求高效能、低成本解决方案的专业人士。无论是在研发阶段还是大规模量产过程中,它都将为您提供可靠的支持。

1N4148WXL-TP参数

参数
Ir - 反向电流 5μA
Vr-反向电压 100V
反向恢复时间 4ns
正向浪涌电流 4A
配置 独立式
If - 正向电流 150mA
通用封装 SOD-323FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1N4148WXL-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

1N4148WXL-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS 1N4148WXL-TP 1N4148WXL-TP数据手册

1N4148WXL-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0557
6000+ ¥ 0.0547
9000+ ¥ 0.0533
库存: 60000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 167.1
直接购买
加入购物车
