首页  >  产品百科  >  GBU2510-BP

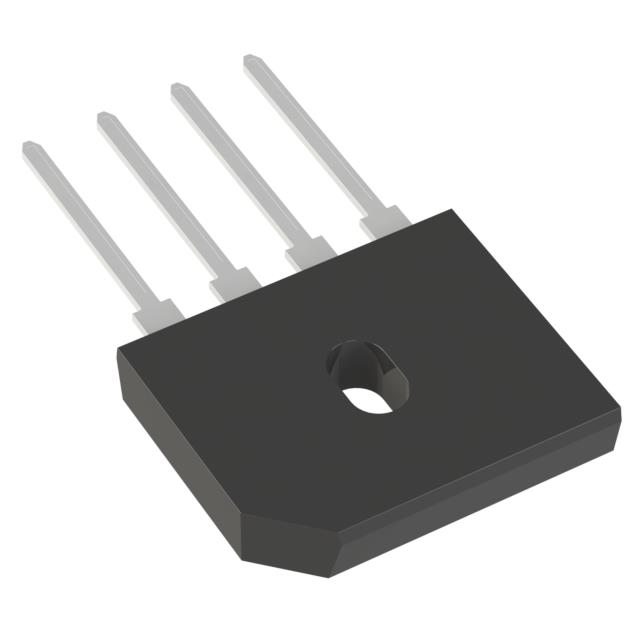

GBU2510-BP

产品分类: 整流二极管/整流桥
产品描述: 1KV 300A 10μA 25A GBU 通孔安装
供应商型号: UA-GBU2510-BP
供应商: 海外现货
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 GBU2510-BP

GBU2510-BP概述


    产品简介


    GBU系列桥式整流器(Bridge Rectifiers)是适用于单相交流电路的电子元器件。这款桥式整流器通过将输入的交流电转换为直流电,广泛应用于各种家用电器、工业设备以及汽车电子系统中。GBU系列的产品主要包括GBU25005到GBU2510等多个型号,其中GBU2510以其额定电压高达1000V的特点,特别适用于高电压需求的应用场景。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 50V至1000V |
    | 最大平均正向电流 | 25A(带散热器) |
    | 最大瞬时正向电压 | 1.0V |
    | 最大瞬时反向漏电流 | 10μA(TA = 25℃) |
    | 峰值正向浪涌电流 | 300A(8.3ms,半正弦波) |
    | 热阻(结到外壳) | 1.0k/W |

    产品特点和优势


    GBU系列桥式整流器具有以下显著特点:
    - 玻璃钝化芯片结:提高耐热性和可靠性。
    - 高浪涌正向电流能力:能够承受较大的瞬态电流,适应各种复杂的电气环境。
    - 宽泛的工作温度范围:-55℃到+150℃,确保在极端环境下的稳定运行。
    这些特性使得GBU系列桥式整流器在各种恶劣条件下的应用成为可能,具有广泛的市场竞争力。

    应用案例和使用建议


    应用案例
    - 家用电器:如冰箱、洗衣机、空调等。
    - 工业设备:如电机控制、电源供应装置等。
    - 汽车电子:如车载充电器、逆变器等。
    使用建议
    - 在选择具体型号时,需要根据实际负载电流和电压要求进行合理匹配。
    - 确保安装过程中正确连接正负极,并适当添加散热措施以防止过热损坏。
    - 可考虑添加合适的保护电路,如过压保护、过流保护等,进一步增强系统的安全性。

    兼容性和支持


    GBU系列桥式整流器设计兼容多种电路板布局,可以方便地集成到不同的电子设备中。制造商提供详细的技术文档和支持服务,包括但不限于:
    - 技术咨询和技术培训;
    - 质量保证和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查正负极连接是否正确,确认负载是否过重 |
    | 设备温度过高 | 添加散热片,确保良好的散热效果 |
    | 设备过载导致损坏 | 降低负载,检查是否存在短路现象 |

    总结和推荐


    GBU系列桥式整流器以其强大的性能和广泛的适用性,无疑是高电压环境下不可或缺的选择。它们不仅能在极端环境中保持稳定的工作状态,还具有较高的可靠性和耐久性。对于需要高电压和大电流的应用场合,强烈推荐选用GBU系列桥式整流器。

GBU2510-BP参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 300A
配置 -
If - 正向电流 25A
Ir - 反向电流 10μA
22.3mm(Max)
3.6mm(Max)
18.8mm(Max)
通用封装 GBU
安装方式 通孔安装
包装方式 散装

GBU2510-BP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

GBU2510-BP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS GBU2510-BP GBU2510-BP数据手册

GBU2510-BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
