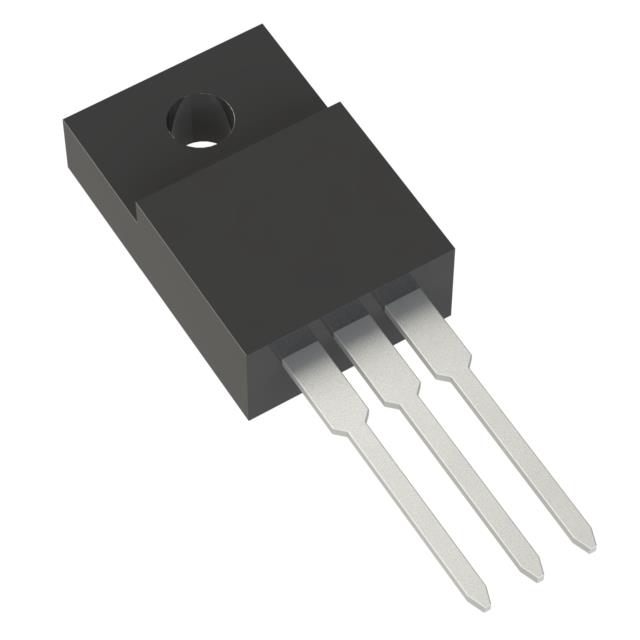

MBR20200FCT-BP

产品分类: 整流二极管/整流桥
产品描述: 150A 50μA 20A ITO-220AB 通孔安装
供应商型号: Q-MBR20200FCT-BP
供应商: 期货订购
标准整包数: 1000
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MBR20200FCT-BP

MBR20200FCT-BP概述

    MBR20200FCT 高压肖特基势垒整流器技术手册

    1. 产品简介


    MBR20200FCT 是一款高性能高压肖特基势垒整流器,适用于各种高电压应用场合。其主要特点是低导通电压(低至0.95V)和高耐温性能,能够承受-50°C到+150°C的工作温度范围。产品广泛应用于电源转换、电池充电器、光伏逆变器及通信设备等领域。

    2. 技术参数


    - 最大重复峰值反向电压:200V
    - 最大RMS电压:140V
    - 最大直流阻断电压:200V
    - 最大直流反向电流(额定直流阻断电压下):50µA
    - 峰值正向浪涌电流(8.3ms半正弦波):150A
    - 平均正向电流(TC=115°C):20A
    - 瞬时正向电压(IF=10A, TJ=25°C):0.80V
    - 瞬时正向电压(IF=10A, TJ=125°C):0.95V
    - 热阻(结到外壳):4.0°C/W
    - 封装:ITO-220AB

    3. 产品特点和优势


    - 高结温能力:能够在极端温度环境下正常工作。
    - 低导通电压:减少能量损耗,提高能效。
    - 无铅镀层/RoHS符合性:环保材料,适用于各类应用。
    - 环氧树脂达到UL 94 V-0防火等级:增强安全性能。
    - 卤素自由可用:可按需提供无卤素版本。

    4. 应用案例和使用建议


    - 电源转换器:适合于工业电源转换器,特别是在要求高效率和低损耗的应用场合。
    - 电池充电器:由于其低导通电压,有助于提高充电效率,延长电池寿命。
    - 光伏逆变器:高耐温能力和高重复峰值反向电压确保了可靠运行。
    使用建议:
    - 在高温环境下使用时,应注意散热设计,以避免因过热导致的损坏。
    - 使用时应遵循数据手册中的反向电压和电流限制,以防超负荷工作。

    5. 兼容性和支持


    - 兼容性:与标准电路板设计和制造流程完全兼容,适用于大多数电子系统。
    - 支持:Micro Commercial Components Corp. 提供详尽的技术文档和支持服务,包括在线资源和客户支持团队。

    6. 常见问题与解决方案


    - Q: 如何确定适当的电流额定值?
    - A: 查看数据手册中的平均正向电流曲线(图1),根据具体应用需求选择合适的电流额定值。

    - Q: 如何应对高温工作环境?
    - A: 使用具有高耐温性的散热片或散热器,确保良好的散热效果。

    7. 总结和推荐


    MBR20200FCT 是一款性能卓越的高压肖特基势垒整流器,具有低导通电压、高耐温能力及环保材料等特点。它适用于多种高电压应用场合,且在技术支持和售后服务方面表现出色。因此,我们强烈推荐此产品用于需要高效率和可靠性的电子系统。

MBR20200FCT-BP参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 20A
Ir - 反向电流 50μA
通用封装 ITO-220AB
安装方式 通孔安装
包装方式 散装

MBR20200FCT-BP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

MBR20200FCT-BP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS MBR20200FCT-BP MBR20200FCT-BP数据手册

MBR20200FCT-BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.5282
3000+ ¥ 1.5053
10000+ ¥ 1.4824
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1528.2
直接购买
