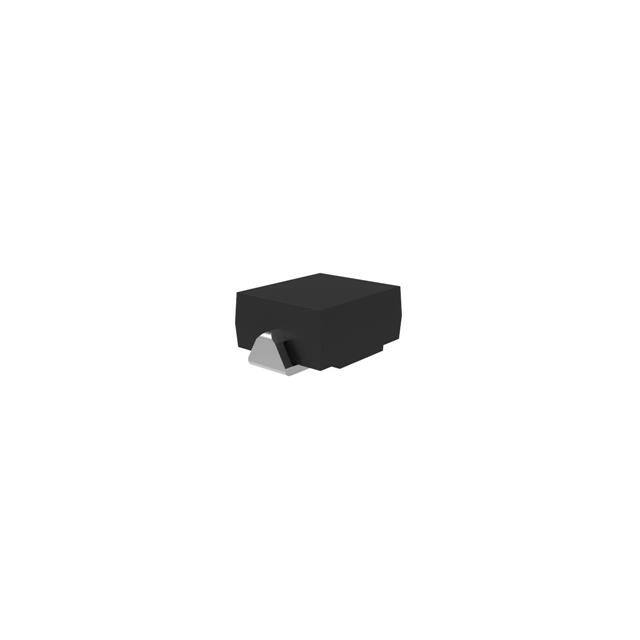

FR10M-TP

产品分类: 整流二极管/整流桥
产品描述: 1KV 300A 500ns 10μA 10A 独立式 SMC(DO-214AB) 贴片安装
供应商型号: FR10M-TP HSMC
供应商: 国内现货
标准整包数: 1500
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 FR10M-TP

FR10M-TP概述


    产品简介


    FR10A至FR10M系列快速恢复二极管 是一款专为高频应用设计的功率二极管。该系列二极管具有良好的开关性能和高效率,适用于各种工业和消费电子产品,例如电源转换器、太阳能逆变器、焊接设备和电机控制等。每个型号均具备不同的额定电压和电流等级,满足不同应用需求。

    技术参数


    额定参数
    - 最高反复峰值反向电压(VRRM):50V至1000V
    - 最大RMS电压(VRMS):35V至700V
    - 最大直流阻挡电压(VR):50V至1000V
    - 平均正向电流(IF(AV)):10A(TA=55°C)
    - 峰值正向浪涌电流(IFSM):300A(8.3ms半正弦波)
    电气特性
    - 最大瞬时正向电压(VF):1.30V(IFM=10.0A, TA=25°C)
    - 最大直流反向电流(IR):10μA至50μA(TA=25°C至100°C)
    - 最大反向恢复时间(Trr):150ns至500ns(IF=0.5A, IR=1.0A, Irr=0.25A)
    工作环境
    - 工作温度范围:-55°C至+150°C
    - 存储温度范围:-55°C至+150°C

    产品特点和优势


    FR10A至FR10M系列快速恢复二极管 的显著特点是其高速开关性能和高可靠性。这些二极管采用环氧树脂封装,符合UL 94 V-0阻燃等级标准,能够在广泛的温度范围内稳定工作。此外,该系列产品提供了多种电压和电流等级选择,使其在多种应用中表现出色。

    应用案例和使用建议


    这些二极管广泛应用于各种电力电子设备,如整流器、逆变器和开关电源。例如,在太阳能逆变器中,它们能够有效地将直流电转换为交流电,且不会引起显著的能量损失。在焊接设备中,这些二极管可以承受大电流的冲击而不损坏。
    使用建议:
    - 在高温环境下使用时,应注意散热问题,以确保二极管的正常工作。
    - 使用时需确保连接正确,避免反接造成的损害。
    - 定期检测二极管的工作状态,及时更换故障部件。

    兼容性和支持


    这些二极管采用DO-214AB封装,可直接替换市场上常见的同类产品。Micro Commercial Components提供全面的技术支持和售后服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    问题1:二极管在高负载下工作时过热。
    解决方案:增加外部散热措施,如使用散热片或风扇。
    问题2:反向恢复时间过长。
    解决方案:检查电路布局是否合理,尽量减少寄生电感和电容的影响。

    总结和推荐


    FR10A至FR10M系列快速恢复二极管 在高频电力电子应用中表现出色,具备优异的电气特性和可靠的工作性能。对于需要高效能和高稳定性的电力转换应用,这款产品是理想的选择。我们强烈推荐使用这些二极管,特别是在对开关速度和可靠性要求较高的应用场合。

FR10M-TP参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 500ns
正向浪涌电流 300A
配置 独立式
If - 正向电流 10A
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

FR10M-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

FR10M-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS FR10M-TP FR10M-TP数据手册

FR10M-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
